Z4 Einzelfeder-Gleitringdichtung

Die Z4-Einzelfeder-Gleitringdichtung ist die Tiefsitzversion der O-Ring-Einzelfederfamilie von Qixing. Es verwendet den G4-Standardsitz, das tiefere Hohlraumprofil, das bei vielen älteren und in Deutschland gebauten Kreiselpumpen zum Einsatz kommt, wo der flachere G9-Sitz der Z3 nicht richtig sitzt. Wellengrößen reichen von 10 mm bis 80 mm, ausgelegt für -20 °C bis +180 °C, 1,0 MPa und 15 m/s. Kaufen Sie direkt in der Qixing-Fabrik in China.

Wenn eine Ersatzdichtung weiterhin über das Pumpengehäuse hinausragt oder um den Sitz herum undicht ist, handelt es sich bei dem Hohlraum normalerweise um ein tieferes G4-Profil – und die Z4 passt richtig. Qixing liefert die Z4-Einzelfeder-Gleitringdichtung an OEM-Pumpenhersteller, MRO-Händler und Direktkäufer weltweit, mit Angeboten am selben Tag und einer Lagervorlaufzeit von 3–7 Tagen.

Verwendet Ihre Pumpe einen G4-Sitz?

Das Sitzprofil und nicht der Wellendurchmesser entscheidet darüber, ob eine Dichtung passt. Vier Anzeichen deuten auf einen G4-Sitz (Deep-Cavity) und damit auf den Z4 statt auf den Z3 hin:

• Bei der Pumpe handelt es sich um ein älteres europäisches oder deutsches Design oder es handelt sich um eine langjährige, noch in Betrieb befindliche Legacy-Einheit
• Eine G9-Sitzdichtung ragt über die Gehäusefläche hinaus oder sitzt beim Einbau nicht bündig
• Der Dichtungshohlraum ist sichtbar tiefer als der Dichtungskopf und hinterlässt einen Spalt hinter dem Sitz
• Im Original-Dichtungs- oder Pumpenhandbuch ist die Sitzbezeichnung G4 (oder DIN 24960 lang) aufgeführt

Wenn einer dieser Punkte zutrifft, handelt es sich bei der Z4-Einzelfeder-Gleitringdichtung um eine Drop-In-Passung. Wenn Sie sich nicht sicher sind, senden Sie Qixing die Marke und das Modell der Pumpe oder ein Foto des Dichtungshohlraums und das Team bestätigt G4 gegenüber G9 vor dem Angebot.

Spezifikationen

Maßtabelle

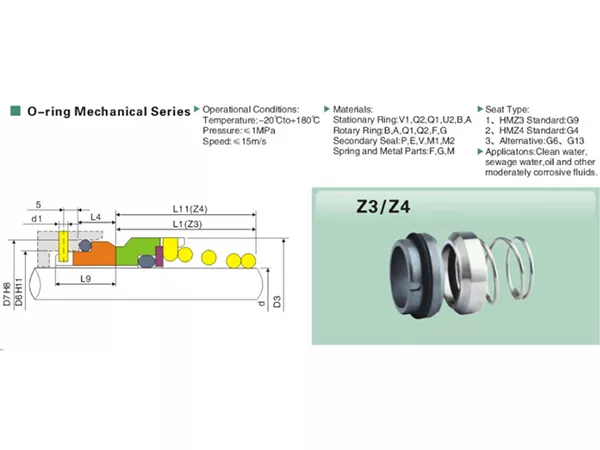

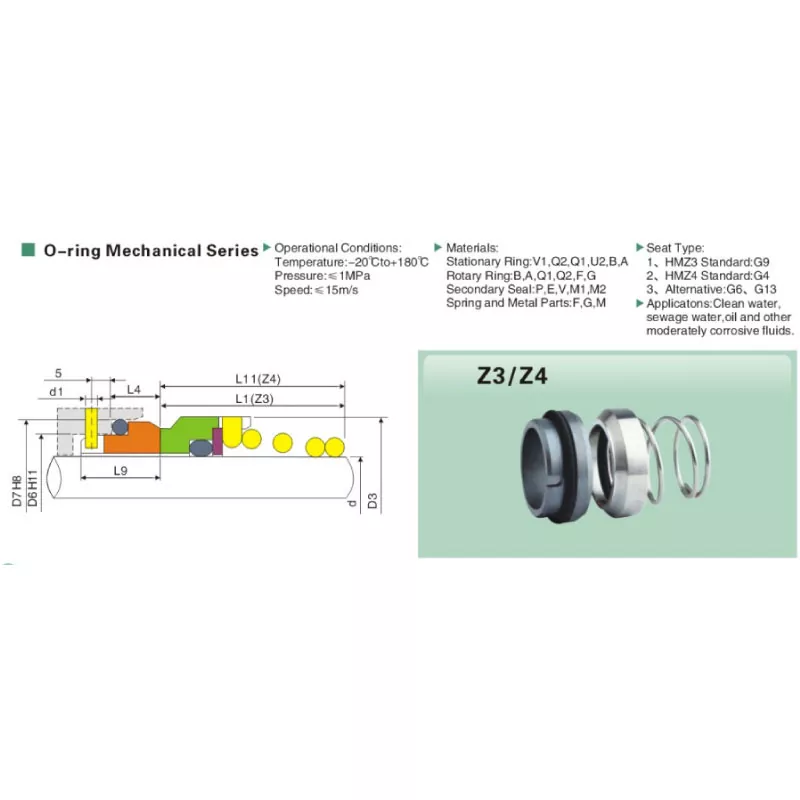

Alle Maße in Millimetern. Die folgenden Werte beziehen sich auf den Z4-Siegelkopfbereich mit dem G4-Standardsitz. Der Wellendurchmesser d wird am Dichtungshohlraum gemessen.

Obermaterial und Medien

Der Z4 wird in den gleichen fünf Flächenpaarungen wie der Rest der Familie geliefert: Keramik/Kohlenstoff für sauberes Wasser, Siliziumkarbid/Kohlenstoff für Abwasser und milde Schleifmittel, SiC/SiC für heißes Öl, Wolframkarbid/Kohlenstoff für milde Chemikalien und TC/TC für schwere Beanspruchung. Elastomer ist NBR, EPDM oder FKM, abgestimmt auf das Fördermedium bei Bestellung. Der tiefe G4-Sitz schränkt die Materialauswahl nicht ein – jede im Katalog aufgeführte Kombination ist im Z4-Umschlag verfügbar.

Anwendungen

• Ältere und veraltete europäische Kreiselpumpen müssen tiefgreifend ausgetauscht werden
• Wasserversorgungs-, Aufbereitungs- und HVAC-Umwälzpumpen
• Abwasser-, Entwässerungs- und Hebestationspumpen
• Leichte Chemikalien- und Dosierpumpen (schwache Säuren, Laugen, Lösungsmittel)
• OEM-Pumpplattformen, die um den G4-Sitzhohlraum herum gebaut sind

Herstellung

Die Flächen wurden auf eine Ebenheit von ≤ 0,0009 mm geläppt und optisch überprüft. Der G4-Sitz ist sowohl auf der Lauffläche als auch auf der statischen Rückseite bearbeitet und geläppt, sodass er genau im tiefen Hohlraum sitzt, ohne zu wackeln. Jede Z4-Einzelfeder-Gleitringdichtung wird vor dem Verpacken auf ihre Abmessungen geprüft. Konformitätsbescheinigung und Materialzertifikat werden auf Anfrage mit der Bestellung verschickt.

Zitat

Senden Sie das Pumpenmodell oder die Tiefe des Dichtungshohlraums, um noch am selben Tag ein Angebot zu erhalten. Lagergrößen werden innerhalb von 3–7 Tagen versandt; OEM-Sonderbestellungen 15–25 Tage. Kaufen Sie die Z4-Einzelfeder-Gleitringdichtung direkt im Qixing-Werk in China zu OEM- und Großhandelspreisen.
