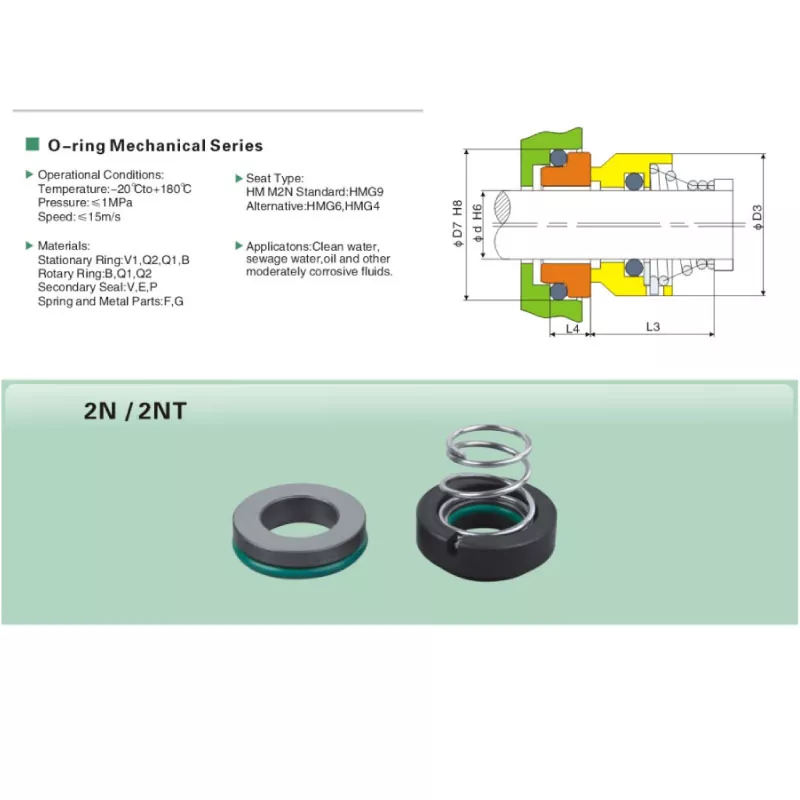

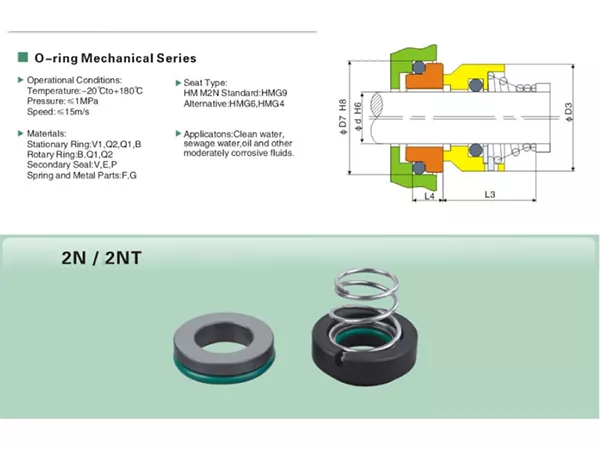

2NT Einzelfeder-Gleitringdichtung

Die 2NT-Einzelfeder-Gleitringdichtung ist für Anwendungen gedacht, bei denen eine kompakte einseitige Dichtung und eine unkomplizierte Austauschanpassung wichtig sind. Dank seines Wellengrößenbereichs von 10 bis 28 mm eignet es sich für kleinere Pumpenwellen und Geräte, bei denen der Installationsraum begrenzt ist.

Bei Beschaffungs- und Wartungsarbeiten sind die wichtigsten Auswahlpunkte Wellendurchmesser, Sitztyp, Dichtungsflächenmaterialien, Elastomerauswahl und die tatsächlichen Betriebsbedingungen. Qixing kann diese Details zusammen mit einem vorhandenen Dichtungsmuster, einer Zeichnung oder Maßinformationen vor der Produktion überprüfen.

Hauptmerkmale

• Einseitige Gleitringdichtung mit O-Ring-Sekundärdichtung.
• Die Schaftgrößen reichen von 10 mm bis 28 mm.
• Betriebstemperatur von -20°C bis +180°C, abhängig vom gewählten Elastomer.
• Maximaler Betriebsdruck bis 1 MPa.
• Maximale Gleitgeschwindigkeit bis zu 15 m/s.
• Standardmäßiger stationärer G9-Sitz mit G6- und G4-Alternativen.
• Zu den Dichtungsflächenoptionen gehören Siliziumkarbid und Wolframkarbid.
• Zu den Elastomeroptionen gehören NBR, EPDM und FKM/Viton.
• Feder- und Metallteiloptionen in SS304 oder SS316.
• Geeignet für Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.

Technische Spezifikationen

Material- und Sitzoptionen

Der 2NT kann mit verschiedenen Oberflächen-, Sitz-, Elastomer- und Metallteilmaterialien konfiguriert werden. Die Materialauswahl sollte auf der tatsächlichen Flüssigkeit, der Temperatur und den Betriebsbedingungen basieren und nicht nur auf der Modellnummer.

• Gleitflächen: Siliziumkarbid (SiC) oder Wolframkarbid (TC).
• Stationäre Sitzmaterialien: Kohlenstoff, Siliziumkarbid oder Wolframkarbid.
• Elastomere: NBR, EPDM oder FKM/Viton.
• Feder- und Metallteile: SS304 oder SS316.
• Standardmäßiger stationärer Sitz: G9.
• Alternative stationäre Sitze: G6 und G4.

Geben Sie bei Heißwasser-, Öl-, Chemikalien- oder Mischflüssigkeitsanwendungen die tatsächliche Flüssigkeitszusammensetzung und Betriebstemperatur an, damit die Kombination aus Elastomer und Dichtfläche vor der Produktion überprüft werden kann.

Anwendungen

Die 2NT-Einzelfeder-Gleitringdichtung kann in Pumpenanwendungen eingesetzt werden, die sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten fördern. Sein kompakter Größenbereich von 10–28 mm macht es besonders nützlich für kleinere Pumpenschächte und Ersatzprojekte, bei denen der verfügbare Installationsraum begrenzt ist.

• Wasserumwälz- und Transferpumpen.
• Allgemeine industrielle Wasserpumpen.
• Abwasser- und Abwasserpumpenausrüstung.
• Ölförderpumpenanwendungen innerhalb des angegebenen Betriebsbereichs.
• Pumpensysteme, die mäßig korrosive Flüssigkeiten fördern, nachdem die Materialkompatibilität bestätigt wurde.

So wählen Sie das richtige 2NT-Siegel aus

Eine zuverlässige 2NT-Auswahl beginnt nicht nur mit der Modellbezeichnung, sondern auch mit der Ausstattung. Bestätigen Sie vor der Bestellung die folgenden Informationen:

• Wellendurchmesser und vorhandene Dichtungsgröße.
• Erforderlicher stationärer Sitztyp: G9, G6 oder G4.
• Arbeitsmedium und chemische Zusammensetzung.
• Normale und maximale Betriebstemperatur.
• Betriebsdruck.
• Wellen- oder Gleitgeschwindigkeit.
• Bevorzugte Dichtflächen- und Elastomermaterialien, sofern bereits angegeben.
• Fotos, Muster oder Zeichnung der vorhandenen Dichtung für Ersatzprojekte.

Ersatzabgleich

Verlassen Sie sich beim Wartungsaustausch nicht nur auf den Modellnamen 2NT. Ähnliche Gleitringdichtungen können unterschiedliche Sitzarten, Oberflächenmaterialien oder Einbaumaße verwenden. Qixing empfiehlt, vor der Produktion die alte Dichtung und den stationären Sitz zu vergleichen.

Wenn die vorhandene Modellkennzeichnung unvollständig ist, senden Sie klare Fotos der rotierenden Baugruppe und des stationären Sitzes zusammen mit dem Wellendurchmesser und den Betriebsbedingungen. Dies gibt dem Werk mehr Informationen für die passende Ersatzdichtung und verringert das Risiko, eine optisch ähnliche, aber inkompatible Dichtung auszuwählen.

Warum Qixing wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co., Ltd., produziert und liefert Gleitringdichtungen für Industriekunden. Für 2NT-Anforderungen kann unser Werk Standardkonfigurationen sowie OEM- und Ersatzprojekte auf der Grundlage von Größe, Materialanforderungen, Mustern, Zeichnungen und Betriebsbedingungen prüfen.

Für Käufer, die sich nicht sicher sind, welcher Sitz oder welche Materialkombination benötigt wird, kann Qixing die mit der Anfrage bereitgestellten Anwendungsinformationen verwenden, um die Konfigurationsüberprüfung vor Angebot und Produktion zu unterstützen.

Häufig gestellte Fragen

Welche Wellengrößen sind für die 2NT-Einzelfeder-Gleitringdichtung erhältlich?

Die 2NT-Serie ist für Schaftgrößen von 10 mm bis 28 mm erhältlich.

Was ist der Betriebstemperaturbereich der 2NT-Dichtung?

Der Betriebstemperaturbereich beträgt -20°C bis +180°C. Die nutzbare Temperatur hängt auch vom gewählten Elastomer und der tatsächlichen Flüssigkeit ab.

Was ist der maximale Druck für den 2NT?

Der maximale Betriebsdruck beträgt 1 MPa.

Was ist die maximale Gleitgeschwindigkeit?

Die maximale Gleitgeschwindigkeit beträgt 15 m/s.

Welcher stationäre Sitz ist Standard?

G9 ist der standardmäßige stationäre Sitz. Als alternative Sitzoptionen stehen G6 und G4 zur Verfügung.

Welche Elastomeroptionen sind verfügbar?

Als Optionen stehen NBR, EPDM und FKM/Viton zur Verfügung. Die richtige Wahl hängt vom Medium und der Temperatur ab.

Welche Dichtungsmaterialien gibt es?

Als Dichtflächenoptionen sind Siliziumkarbid und Wolframkarbid erhältlich, für den stationären Sitz stehen Kohlenstoff, Siliziumkarbid und Wolframkarbid zur Verfügung.

Kann der 2NT für Abwasser verwendet werden?

Ja, Abwasser liegt im typischen Anwendungsbereich. Geben Sie bei Flüssigkeiten, die Feststoffe oder ungewöhnliche Chemikalien enthalten, die tatsächlichen Betriebsbedingungen zur Überprüfung an.

Wie bestelle ich eine Ersatzdichtung für 2NT?

Geben Sie Wellengröße, Sitztyp, Betriebsmedium, Temperatur, Druck und Geschwindigkeit an. Fotos oder ein Muster des vorhandenen Siegels sind bei der Ersatzabstimmung hilfreich.

Kann Qixing individuelle 2NT-Anforderungen unterstützen?

Ja. Qixing kann OEM- und Ersatzanforderungen anhand von Mustern, Zeichnungen, Abmessungen und Betriebsdaten prüfen.

Anfrageinformationen

Für ein Angebot und eine Modellbestätigung geben Sie bitte die Wellengröße, das Arbeitsmedium, die Temperatur, den Druck, die Geschwindigkeit, die bevorzugten Materialien und alle verfügbaren Fotos oder Zeichnungen der vorhandenen Dichtung an.
