W01 Einzelfeder-Gleitringdichtung

Der W01 verwendet eine kompakte Wellenfederanordnung, um die rotierende Baugruppe kurz zu halten und gleichzeitig die erforderliche axiale Belastung an den Dichtungsflächen aufrechtzuerhalten. Dies macht die Serie dort nützlich, wo die Einbaulänge begrenzt ist und ein Käufer eine weithin anerkannte Ersatzgeometrie anstelle eines vollständig anwendungsspezifischen Kartuschendesigns benötigt.

Für die Beschaffung ist es wichtig, dass W01 um mehr als den Wellendurchmesser übereinstimmt. Die Außendurchmesser und axialen Arbeitslängen sollten anhand der vorhandenen Dichtungs- oder Gerätezeichnung überprüft werden und die Materialkombination sollte für die tatsächliche Flüssigkeit ausgewählt werden.

Hauptmerkmale

• Kompakte Wellenfeder-Gleitringdichtung für Pumpenwellen.
• Die Schaftgrößen reichen von 15,8 mm bis 75 mm.
• Betriebstemperaturbereich von -40 °C bis +200 °C.
• Maximaler Betriebsdruck: 0,8 MPa.
• Maximale Gleitgeschwindigkeit: 18 m/s.
• Zu den Dichtungsflächenoptionen gehören Siliziumkarbid und Wolframkarbid.
• Zu den Optionen für stationäre Sitze gehören Kohlenstoff, Siliziumkarbid und Wolframkarbid.
• NBR-, EPDM- und FKM/Viton-Elastomeroptionen für verschiedene Medien und Temperaturen.
• SS304- und SS316-Feder- und Metallteiloptionen.
• Nützlich für OEM-Versorgung und maßbasierten Ersatzabgleich.

Technische Spezifikationen

Warum das W01 Wave-Spring-Layout nützlich ist

Die Wellenfeder verleiht dem W01 im Vergleich zu vielen herkömmlichen Schraubenfederanordnungen eine kurze Arbeitslänge. Für Wartungsteams kann dies nützlich sein, wenn die vorhandene Dichtungskammer über begrenzten axialen Platz verfügt. Aufgrund der kompakten Bauweise ist auch die Maßprüfung besonders wichtig: Eine Dichtung mit dem richtigen Wellendurchmesser kann dennoch ungeeignet sein, wenn D1, D3, L1 oder L2 von der vorhandenen Installation abweichen.

Materialauswahl

Die Materialauswahl sollte auf dem behandelten Medium und den Einsatzbedingungen basieren. Siliziumkarbid wird üblicherweise dort ausgewählt, wo Verschleißfestigkeit und chemische Verträglichkeit wichtig sind, während Wolframkarbid für Aufgaben in Betracht gezogen werden kann, die eine hohe mechanische Festigkeit erfordern. Auch das Elastomer muss zur Flüssigkeit und Temperatur passen.

• Dichtfläche: SiC / TC
• Stationärer Sitz: Carbon / SiC / TC
• Sekundärdichtung: NBR / EPDM / FKM (Viton)
• Feder: SS304 / SS316
• Metallteile: SS304 / SS316

Anwendungen

Der W01 wird häufig bei der Abdichtung von Zentrifugen und Prozesspumpen mit Wasser, Öl und anderen kompatiblen Flüssigkeiten eingesetzt. Bei schwachen Säuren, schwachen Laugen oder anderen korrosiven Medien sollten die tatsächliche Konzentration und Temperatur angegeben werden, damit Qixing die Kombination aus Oberfläche und Elastomer vor der Produktion überprüfen kann.

Ersetzung und Querverweisabgleich

Auf die W01-Geometrie gibt es auf dem Markt für Gleitringdichtungen zahlreiche Querverweise. Querverweisnamen können für die erste Identifizierung nützlich sein, sollten jedoch nicht als Beweis für die Austauschbarkeit angesehen werden. Überprüfen Sie vor der Bestellung immer die Wellengröße und die wichtigsten Einbaumaße.

So wählen Sie das richtige W01 aus

• Wellendurchmesser bestätigen.
• Messen Sie D1 und D3 nach Möglichkeit an der vorhandenen Dichtung.
• Vergleichen Sie L1 und L2 mit dem verfügbaren axialen Einbauraum.
• Bestätigen Sie die tatsächliche Medium- und Betriebstemperatur.
• Betriebsdruck und Wellendrehzahl bereitstellen.
• Identifizieren Sie die bevorzugten Dichtungsflächen- und Elastomermaterialien, sofern bereits angegeben.
• Senden Sie bei Ersatzbestellungen klare Fotos, ein altes Muster oder eine Gerätezeichnung.

Warum Qixing wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, stellt Gleitringdichtungen für OEM-, Wartungs- und Ersatzlieferungen her. Bei W01-Projekten kann unser Werk vor der Produktion Wellengröße, Schlüsselabmessungen, Materialien und Betriebsbedingungen überprüfen.

Wenn die alte Dichtung keine lesbare Modellmarkierung aufweist, geben Sie den Wellendurchmesser zusammen mit D1, D3, L1 und L2 an. Diese Messungen geben Qixing eine klarere Grundlage für die Anpassung als die Schaftgröße allein.

Häufig gestellte Fragen

Welcher Größenbereich ist für die W01-Einzelfeder-Gleitringdichtung verfügbar?

Der W01 deckt Schaftgrößen von 15,8 mm bis 75 mm ab.

Was ist der Betriebstemperaturbereich des W01?

Der angegebene Betriebsbereich beträgt -40 °C bis +200 °C, abhängig von den ausgewählten Materialien.

Was ist der maximale Betriebsdruck?

Der maximal angegebene Druck beträgt 0,8 MPa.

Was ist die maximale Gleitgeschwindigkeit?

Die maximal angegebene Gleitgeschwindigkeit beträgt 18 m/s.

Was unterscheidet die W01 von einer herkömmlichen Schraubenfederdichtung?

Der W01 verwendet eine kompakte Wellenfederanordnung, die dazu beiträgt, die Arbeitslänge kurz zu halten.

Welche Abmessungen sind für die Ersatzanpassung am wichtigsten?

Überprüfen Sie die Wellengröße zusammen mit D1, D3, L1 und L2.

Welche Elastomere gibt es?

Als Optionen stehen NBR, EPDM und FKM/Viton zur Verfügung.

Kann W01 als Ersatz für John Crane 80 oder Roten 7K verwendet werden?

Bei diesen Familien werden häufig Querverweise vorgenommen, die Abmessungen und Betriebsbedingungen müssen jedoch vor dem Austausch bestätigt werden.

Kann Qixing die Materialkombination anpassen?

Ja. Qixing kann die Auswahl von Dichtungsflächen, Sitzen, Elastomeren und Metallen entsprechend der tatsächlichen Anwendung prüfen.

Was soll ich mit einer Anfrage senden?

Geben Sie Wellengröße, Schlüsselabmessungen, Medium, Temperatur, Druck, Geschwindigkeit und alle verfügbaren Muster, Fotos oder Zeichnungen an.

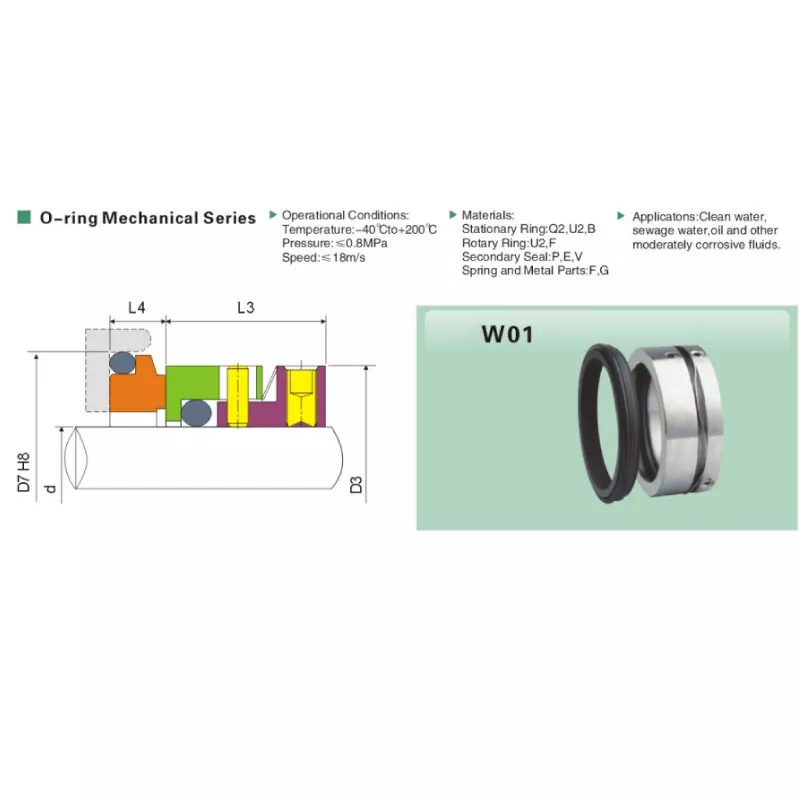

W01 Dimensionsreferenz

Die Abmessungen sind in Millimetern angegeben. Verwenden Sie diese Tabelle für den vorläufigen Abgleich und bestätigen Sie kritische Abmessungen vor der Produktion anhand der vorhandenen Dichtungs- oder Gerätezeichnung.
