Z2 Einzelfeder-Gleitringdichtung

Benötigen Sie eine Einzelfeder-Gleitringdichtung für den breiten Temperaturbereich? Die Qixing Z2 Einzelfeder-Gleitringdichtung verträgt -40 °C bis +200 °C und 15 m/s in Wellengrößen von 10 mm bis 100 mm. Als chinesische Fabrik für mechanische Dichtungen beliefert Qixing OEM-Pumpenhersteller und -händler mit Z2-Dichtungen im Großhandel zu wettbewerbsfähigen Preisen. Fordern Sie noch heute ein Angebot an.

Anfrage absenden

Produktbeschreibung

Die Qixing Z2 Einzelfeder-Gleitringdichtung ist ein O-Ring-Design, das für Wasser, Abwasser, Öl und mäßig korrosive Flüssigkeiten in einem größeren Betriebsbereich als Gummibalgdichtungen entwickelt wurde. Es folgt dem Standardgehäuse Typ 2/502, das in Kreiselpumpen, Druckerhöhungspumpen und Chemikalientransferpumpen verwendet wird.

Im Gegensatz zu Gummibalgdichtungen verwendet die Z2-Gleitringdichtung Elastomer-O-Ringe (NBR, EPDM oder FKM) als Sekundärdichtung und bietet eine stabile Leistung von -40 °C bis +200 °C, bis zu 1,0 MPa und Wellengeschwindigkeiten von 15 m/s. Qixing fertigt den gesamten Z2-Größenbereich von 10 mm bis 100 mm im eigenen Haus und beliefert OEM-Pumpenmonteure, MRO-Händler und Großhandelskäufer weltweit. Kontaktieren Sie unser Team, um Qixing Z2-Gleitringdichtungen zu Fabrikpreisen zu kaufen.

Produktparameter (Spezifikation)

Betriebsbedingungen und Materialien

Parameter	Wert	Parameter	Wert
Wellendurchmesser (d)	10 - 100 mm	Stationärer Ring	SiC / TC / Kohlenstoff
Temperatur	-40°C ~ +200°C	Drehring	SiC / Kohlenstoff / TC
Druck	≤ 1,0 MPa	Sekundärdichtung (O-Ring)	NBR / EPDM / FKM
Wellengeschwindigkeit	≤ 15 m/s	Feder- und Metallteile	SS304 / SS316
Drehung	Bidirektional	Äquivalente Modelle	Standardumschlag Typ 2/502

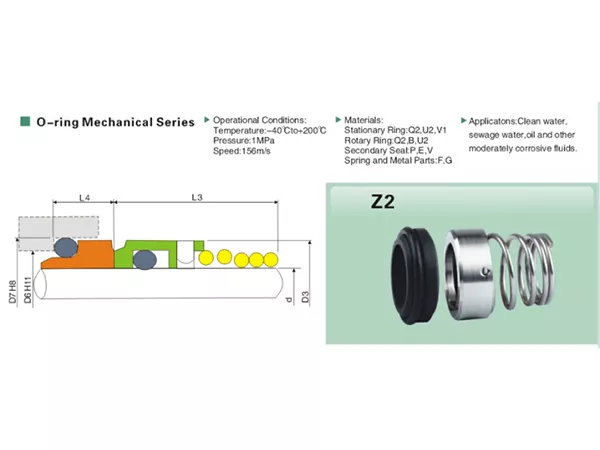

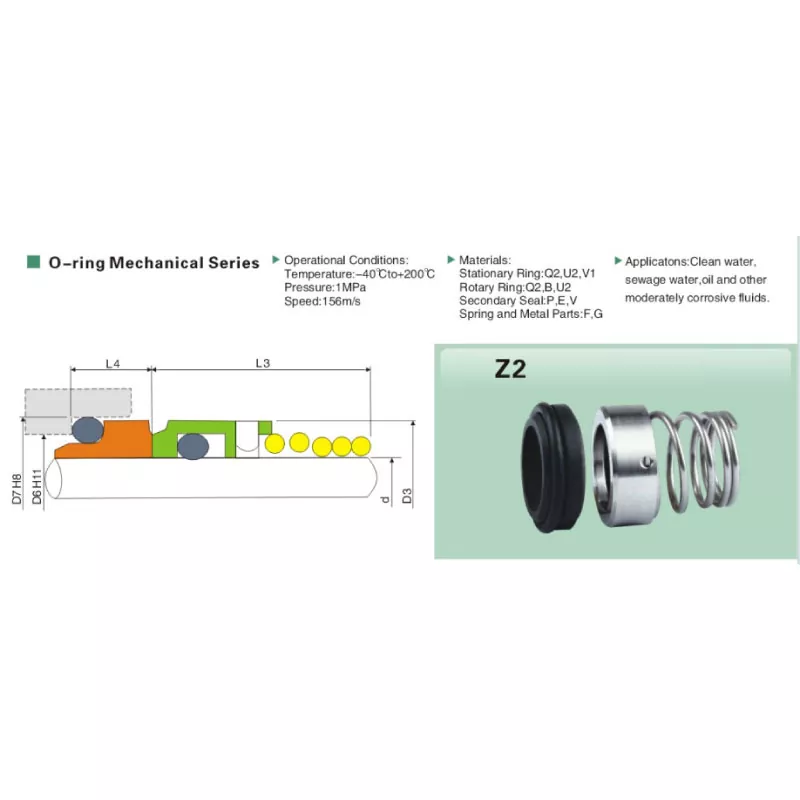

Maßtabelle (alle Größen in mm)

Modell	d	D7	D6	D3	L3	L4
Z2-10	10	18.10	14	19.00	15.00	5.50
Z2-11	11	20.60	16.5	21.00	18.00	5.50
Z2-12	12	20.60	16.5	21.00	18.00	5.50
Z2-13	13	23.10	19	23.00	22.00	6.00
Z2-14	14	23.10	19	23.00	22.00	6.00
Z2-15	15	26.90	21	24.00	22.00	7.00
Z2-16	16	26.90	21	26.00	23.00	7.00
Z2-18	18	30.90	25	29.00	24.00	7.00
Z2-19	19	30.90	25	31.00	25.00	8.00
Z2-20	20	30.90	25	31.00	25.00	8.00
Z2-21	21	35.40	30	33.00	25.00	8.00
Z2-22	22	35.40	30	33.00	25.00	8.00
Z2-23	23	35.40	30	35.00	27.00	8.00
Z2-24	24	35.40	30	35.00	27.00	8.00
Z2-25	25	38.20	33	36.00	27.00	8.00
Z2-26	26	38.20	33	36.00	27.00	8.50
Z2-28	28	43.30	38	40.00	29.00	9.00
Z2-30	30	43.30	38	43.00	30.00	9.00
Z2-32	32	43.30	38	46.00	30.00	9.00
Z2-33	33	53.50	45	46.00	39.00	11.50
Z2-34	34	53.50	45	49.00	39.00	11.50
Z2-35	35	53.50	45	49.00	39.00	11.50
Z2-36	36	53.50	45	49.00	39.00	11.50
Z2-37	37	53.50	45	49.00	39.00	11.50
Z2-38	38	60.50	52	53.00	39.00	11.50
Z2-40	40	60.50	52	56.00	39.00	11.50
Z2-42	42	60.50	52	59.00	39.00	11.50
Z2-43	43	60.50	52	59.00	39.00	11.50
Z2-44	44	65.50	57	61.00	41.00	11.50
Z2-45	45	65.50	57	61.00	41.00	11.50
Z2-48	48	65.50	57	64.00	41.00	11.50
Z2-50	50	72.50	64	66.00	45.00	11.50
Z2-55	55	72.50	64	71.00	47.00	11.50
Z2-60	60	79.30	72	78.00	49.00	11.50
Z2-65	65	84.50	77	84.00	51.00	11.50
Z2-70	70	89.50	82	89.00	51.00	11.50
Z2-75	75	94.50	87	98.00	57.00	11.50
Z2-80	80	99.50	92	100.00	59.00	11.50
Z2-85	85	105.50	98	107.00	59.00	13.50
Z2-90	90	111.50	105	111.00	62.00	13.50
Z2-95	95	116.50	110	119.00	62.00	13.50
Z2-100	100	119.50	114	123.80	75.00	13.50

Produkteigenschaften und Anwendung

Hauptmerkmale

Großer Betriebsbereich – die Z2-Gleitringdichtung arbeitet bei -40 °C bis +200 °C und bis zu 15 m/s, ein breiterer Bereich als Standard-Gummibalgdichtungen.
O-Ring-Sekundärdichtung – einfacher zu prüfen und auszutauschen; Durch FKM-O-Ringe ist die Z2-Einzelfeder-Gleitringdichtung für mäßig korrosive Medien geeignet.
Kompakte Installation – Dank der kurzen axialen Länge (L3 von 15 bis 75 mm) passt die Z2 in enge Pumpendichtungshohlräume, wo Faltenbalgdichtungen nicht passen.
Direkter Austausch – Die Abmessungen des Qixing Z2-Gehäuses entsprechen dem Typ 2/502-Standard, sodass die Dichtung ohne Pumpenmodifikation mit weit verbreiteten O-Ring-Einzelfeder-Dichtungshohlräumen ausgetauscht werden kann.

Typische Anwendungen

Kreiselwasser- und Druckerhöhungspumpen in der HVAC- und Gebäudetechnik
Industrielle Abwasser-, Schlamm- und Entwässerungspumpen
Transferpumpen für die chemische und pharmazeutische Industrie, die mäßig korrosive Flüssigkeiten fördern
Heißöl- und Thermoflüssigkeitsumwälzpumpen (mit FKM-O-Ringen)
Lebensmitteltaugliche und CIP-Pumpen (Clean-in-Place) mit EPDM-O-Ringen
OEM-Pumpenherstellung – Großhandel mit Z2-Gleitringdichtungen für Private-Label-Konstruktionen

Produktionsdetails

Das Läppen der Dichtungsfläche definiert die Z2-Zuverlässigkeit. Qixing läppt jede Seite auf eine Ebenheit von ≤ 0,0009 mm (≤ 3 Helium-Lichtbänder), überprüft mit einem monochromatischen Lichttester. Eine strenge Ebenheitskontrolle verleiht einer Qixing Z2-Gleitringdichtung ihre leckagefreie Lebensdauer bei Hochtemperaturbetrieb.

Jeder O-Ring ist aus peroxidgehärteten Verbindungen geformt – NBR für Wasser und milde Kohlenwasserstoffe, EPDM für heißes Wasser und schwache Chemikalien, FKM für höhere Temperaturen und aggressive Flüssigkeiten. Kohlenstoffflächen sind harzimprägniert, SiC ist drucklos gesintertes SSiC und Wolframcarbid verwendet kobaltgebundenes YG6/YG8.

Jede Z2-Gleitringdichtung wird vor dem Verpacken dimensioniert, auf Ebenheit geprüft, auf Federbelastung geprüft und einer Sichtprüfung unterzogen. Lagergrößen werden in 3–7 Tagen versandt; OEM-Sonderbestellungen in 15–25 Tagen. Kontaktieren Sie Qixing, um noch am selben Tag ein Angebot für Z2-Gleitringdichtungen und einen Mengenrabatt auf Großhandelsbestellungen zu erhalten.
