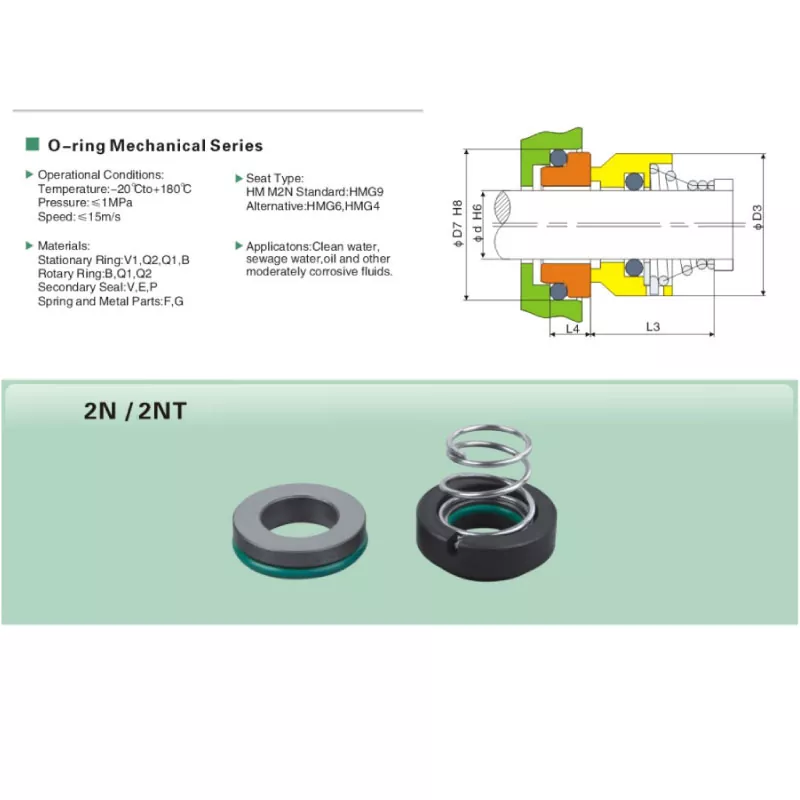

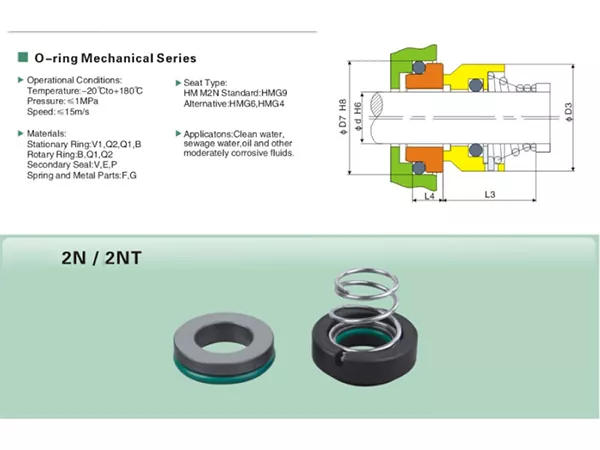

2N Einzelfeder-Gleitringdichtung

Die 2N-Einzelfeder-Gleitringdichtung basiert auf einer einfachen Einzelfederanordnung mit O-Ring-Sekundärdichtung. Aufgrund seiner kompakten Bauweise eignet es sich für Pumpenanwendungen, bei denen Einbauraum, Wellengröße und Sitzabmessungen beim Austausch sorgfältig überprüft werden müssen.

Im Gegensatz zu Dichtungen mit mehreren Federn verwendet die 2N eine Hauptfeder, um den Flächenkontakt aufrechtzuerhalten. Für Käufer von Wartungsarbeiten erhält das Produkt dadurch eine unkomplizierte Struktur, die anhand eines vorhandenen Siegelmusters leicht zu identifizieren ist. Für OEM-Projekte kann der 2N nach Wellendurchmesser, Anordnung des stationären Sitzes, Materialkombination und tatsächlichen Betriebsbedingungen ausgewählt werden.

Der verfügbare Arbeitsbereich umfasst sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten. Da diese Medien in Zusammensetzung und Temperatur erheblich variieren können, empfiehlt Qixing, das tatsächliche Medium zu bestätigen, bevor die endgültige Materialkombination ausgewählt wird.

Hauptmerkmale

• Einzelfeder-Gleitringdichtung mit O-Ring-Sekundärdichtung.
• Kompakte Bauweise für industrielle Pumpen- und Ersatzanwendungen.
• Erhältlich für Schaftgrößen von 10 mm bis 38 mm.
• Betriebstemperaturbereich von -20 °C bis +180 °C.
• Maximaler Betriebsdruck bis 1 MPa.
• Maximale Gleitgeschwindigkeit bis zu 15 m/s.
• Standardmäßiger stationärer Sitz: G9.
• Alternative stationäre Sitze: G6 und G4.
• Mehrere Materialcode-Kombinationen für stationären Ring, rotierenden Ring, Sekundärdichtung und Metallteile.
• Geeignet für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.

Technische Spezifikationen

Einzelfederdesign und Sitzoptionen

Der 2N verwendet eine einzelne Feder anstelle einer Gruppe kleiner Federn. Während des Betriebs stellt die Feder die erforderliche Axialkraft bereit, um die Dichtflächen in Kontakt zu halten, während die O-Ring-Anordnung für eine sekundäre Abdichtung sorgt. Diese Struktur wird häufig gewählt, wenn Käufer eine kompakte Dichtung mit einer klar definierten Feder- und Festsitzanordnung benötigen.

G9 ist der standardmäßige stationäre Sitz für den 2N. Als alternative Sitzoptionen sind G6 und G4 lieferbar. Der richtige Sitz sollte entsprechend der Pumpeninstallation und den vorhandenen Abmessungen und nicht nur anhand des Modellnamens ausgewählt werden. Bei Ersatzprojekten kann die Zusendung eines Fotos des alten stationären Sitzes zusammen mit seinen Hauptabmessungen die Zuordnungsfehler erheblich reduzieren.

Materialauswahl

Die Materialauswahl sollte auf dem tatsächlichen Medium, der Temperatur und den Betriebsbedingungen basieren. Der 2N ist mit mehreren Material-Code-Kombinationen erhältlich:

• Stationärer Ring: V1 / Q2 / Q1 / B
• Drehring: B / Q1 / Q2
• Sekundärdichtung: P / E / V
• Feder- und Metallteile: F / G

Wenn die vorhandene Dichtung bereits über einen bestätigten Materialcode verfügt, geben Sie diesen Code bei der Anfrage an. Wenn das Material unbekannt ist, geben Sie den Namen der Flüssigkeit, gegebenenfalls die Konzentration, die Betriebstemperatur und den Druck an, damit Qixing die angeforderte Konfiguration überprüfen kann.

Anwendungen

Die 2N-Einzelfeder-Gleitringdichtung kann in Geräten eingesetzt werden, die sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten fördern. Typische Auswahlsituationen umfassen die Wartung von Industriepumpen, den Austausch verschlissener Gleitringdichtungen und Projekte zur Neumontage von Pumpen.

Die Eignung für den Einsatz sollte anhand der realen Einsatzbedingungen überprüft werden. Abwasser kann Partikel enthalten, Öle können Zusatzstoffe enthalten und mäßig korrosive Flüssigkeiten können in ihrer Konzentration variieren. Diese Unterschiede können sich auf die Wahl der Dichtflächen und des sekundären Dichtungsmaterials auswirken.

So wählen Sie die richtige 2N-Dichtung aus

• Bestätigen Sie zunächst den Wellendurchmesser. Der 2N-Größenbereich liegt zwischen 10 und 38 mm.
• Überprüfen Sie den Stil des stationären Sitzes und bestimmen Sie, ob G9, G6 oder G4 erforderlich ist.
• Messen Sie die alte Dichtung und den verfügbaren Einbauraum, wenn das Produkt als Ersatz verwendet wird.
• Geben Sie das Arbeitsmedium und alle relevanten Konzentrations- oder Kontaminationsinformationen an.
• Sorgen Sie für normale und maximale Betriebstemperatur.
• Betriebsdruck und Wellendrehzahl bereitstellen.
• Bestätigen Sie die erforderlichen Materialcodes, wenn diese bereits bekannt sind.
• Senden Sie bei Ersatzbestellungen nach Möglichkeit klare Fotos, Zeichnungen oder ein altes Muster.

Ersatzabgleich

Ein Ersatz-2N sollte nicht allein anhand des Modellnamens ausgewählt werden. Zwei Dichtungen können ähnlich aussehen, aber unterschiedliche Sitzabmessungen, axiale Längen oder Materialkombinationen verwenden. Vor der Fertigung Wellendurchmesser, Festsitzanordnung und Haupteinbaumaße mit der vorhandenen Dichtung vergleichen.

Wenn die Kennzeichnung des alten Modells unvollständig ist, kann Qixing die verfügbaren Abmessungen, Fotos oder Muster zusammen mit den Betriebsbedingungen überprüfen. Dies ist oft zuverlässiger als der Versuch, einen Ersatz allein anhand des Aussehens zu identifizieren.

Warum Qixing wählen?

Qixing ist die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co., Ltd. Als Hersteller von Gleitringdichtungen unterstützen wir Industriekäufer mit 2N-Standardgrößen sowie OEM- und Ersatzanpassungen auf der Grundlage von Mustern, Zeichnungen, Abmessungen und tatsächlichen Arbeitsbedingungen.

Für Beschaffungsteams liegt der Fokus nicht nur auf der Angabe einer Modellnummer. Die Wellengröße, der stationäre Sitz, die Materialkombination und die Betriebslast sollten gemeinsam bestätigt werden, damit die mitgelieferte Dichtung den tatsächlichen Installationsanforderungen entspricht.

Häufig gestellte Fragen

Was ist eine 2N-Einzelfeder-Gleitringdichtung?

Die 2N ist eine O-Ring-Gleitringdichtung mit Einzelfederanordnung. Es ist für Pumpen- und Ersatzanwendungen konzipiert, die eine kompakte Dichtungsstruktur erfordern.

Welche Schaftgrößen gibt es für den 2N?

Der verfügbare Schaftgrößenbereich liegt zwischen 10 mm und 38 mm.

Was sind die Betriebsgrenzen des 2N?

Der Betriebstemperaturbereich beträgt -20 °C bis +180 °C, mit einem Druck von bis zu 1 MPa und einer Gleitgeschwindigkeit von bis zu 15 m/s.

Welcher stationäre Sitz ist beim 2N serienmäßig?

G9 ist der standardmäßige stationäre Sitz. Alternativ stehen G6 und G4 zur Verfügung.

Mit welchen Flüssigkeiten kann das 2N verwendet werden?

Bei richtiger Materialauswahl ist es für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten geeignet.

Wie soll ich zwischen G9, G6 und G4 wählen?

Die Sitzoption sollte auf die Pumpeninstallation und die vorhandenen Sitzabmessungen abgestimmt sein. Stellen Sie bei Ersatzprojekten ein Foto oder eine Zeichnung des alten Sitzes bereit.

Welche Informationen werden für ein 2N-Angebot benötigt?

Geben Sie Wellendurchmesser, Sitzanforderungen, Arbeitsmedium, Temperatur, Druck, Geschwindigkeit und alle verfügbaren Abmessungen oder Fotos alter Dichtungen an.

Kann Qixing einen 2N-Ersatz anhand einer Probe liefern?

Ja. Qixing kann Muster, Zeichnungen, Fotos und gemessene Abmessungen für den passenden Ersatz prüfen.

Kann die Materialkombination individuell angepasst werden?

Materialkombinationen können je nach Fördermedium und Betriebsbedingungen geprüft werden.

Reicht der Wellendurchmesser aus, um die richtige 2N-Dichtung zu bestellen?

Nein. Der Wellendurchmesser ist der Ausgangspunkt, aber auch die Anordnung des stationären Sitzes, die Einbaumaße, die Materialanforderungen und die Betriebsbedingungen sollten bestätigt werden.
