Z1 Einzelfeder-Gleitringdichtung

Qixing ist ein führender Hersteller und Lieferant von Z1-Einzelfeder-Gleitringdichtungen in China und bietet Großhandelswellengrößen von 16 mm bis 100 mm für Wasserpumpen, Abwasserpumpen und Chemiepumpen an. Mit wettbewerbsfähigen Fabrikpreisen und umfassendem OEM-Service sind wir Ihr vertrauenswürdiger langfristiger Dichtungspartner in China. Fordern Sie noch heute ein Angebot von Qixing an.

Anfrage absenden

Produktbeschreibung

Die Qixing Z1 Einzelfeder-Gleitringdichtung ist eine Allzweck-Rotationswellendichtung für Reinwasserpumpen, Abwasserpumpen, Tauchpumpen und leichte Chemiepumpen, die Wasser, Öl und schwach korrosive Medien fördern. Es entspricht dem Branchenstandard Typ 21 und ist daher mit den am häufigsten verwendeten Gummibalg-Einzelfederdichtungskammern auf dem Markt kompatibel.

Die Z1-Gleitringdichtung besteht aus einer einzigen Schraubenfeder und einer sekundären Gummibalgdichtung und arbeitet bei -20 °C bis +150 °C, bis zu 1,0 MPa und 13 m/s. Als chinesische Fabrik für Z1-Gleitringdichtungen mit eigener Bearbeitung, Läppen und Montage beliefert Qixing OEM-Pumpenbauer, Händler und MRO-Käufer weltweit. Kontaktieren Sie uns, um Qixing Z1-Gleitringdichtungen zu wettbewerbsfähigen Fabrikpreisen zu kaufen.

Produktparameter (Spezifikation)

Betriebsbedingungen und Materialien

Parameter	Wert	Parameter	Wert
Wellendurchmesser (d)	16 - 100 mm	Stationärer Ring	Keramik / SiC / TC
Temperatur	-20°C ~ +150°C	Drehring	Kohlenstoff / SiC / TC
Druck	0 - 1,0 MPa	Sekundärdichtung (Faltenbalg)	NBR / EPDM / FKM
Wellengeschwindigkeit	≤ 13 m/s	Feder- und Metallteile	SS304 / SS316
Drehung	Bidirektional	Äquivalente Modelle	Standardumschlag Typ 21

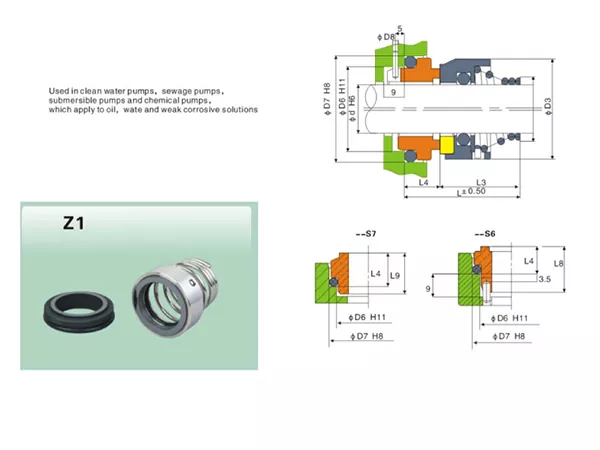

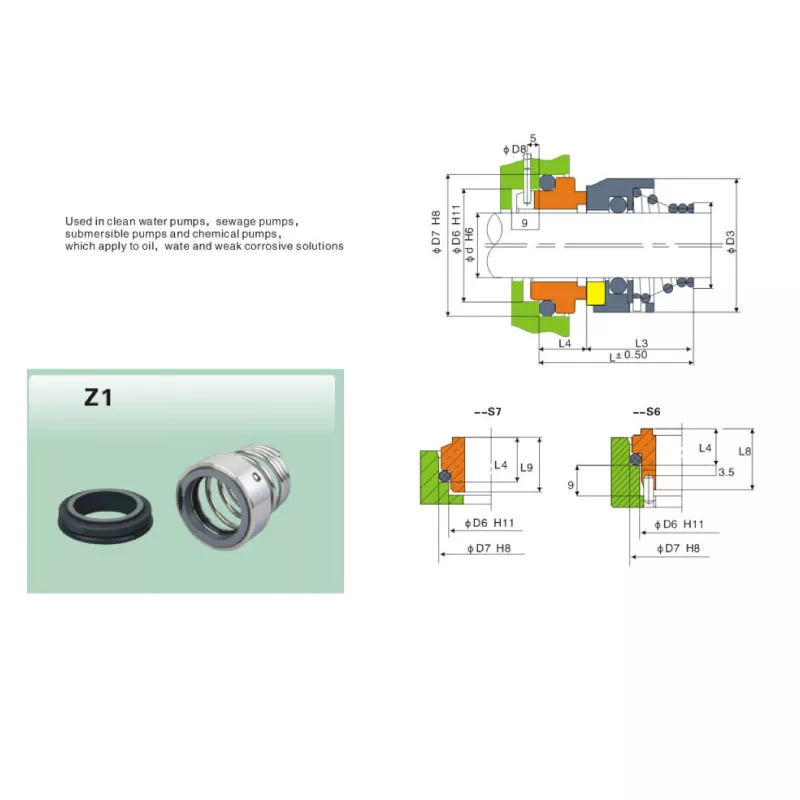

Maßtabelle (alle Größen in mm)

Modell	d	D3	D6	D7	D8	L	L3	L4	L8	L9
Z1-16	16	30	23	27	3	37.0	27.0	10	17.5	11.5
Z1-18	18	32	27	33	3	37.5	27.5	10	17.5	12.0
Z1-20	20	34	29	35	3	37.5	27.5	10	17.5	12.0
Z1-22	22	36	31	37	3	37.5	27.5	10	17.5	12.0
Z1-24	24	38	33	39	3	40.0	30.0	10	17.5	12.0
Z1-25	25	39	34	40	3	40.0	30.0	10	17.5	12.0
Z1-28	28	42	37	43	3	42.5	32.5	10	17.5	12.0
Z1-30	30	44	39	45	3	42.5	32.5	10	17.5	12.0
Z1-32	32	46	42	48	3	42.5	32.5	10	17.5	12.0
Z1-33	33	48	42	48	3	42.5	32.5	10	17.5	12.0
Z1-35	35	49	44	50	3	42.5	32.5	10	17.5	12.0
Z1-38	38	54	49	56	4	45.0	32.0	13	20.0	14.5
Z1-40	40	56	51	58	4	45.0	32.0	13	20.0	14.5
Z1-43	43	59	54	61	4	45.0	32.0	13	20.0	14.5
Z1-45	45	61	56	63	4	45.0	32.0	13	20.0	14.5
Z1-48	48	66	59	66	4	45.0	32.0	13	20.0	14.5
Z1-50	50	68	62	70	4	47.5	33.5	14	21.0	15.5
Z1-55	55	71	67	75	4	47.5	33.5	14	21.0	15.5
Z1-60	60	80	72	80	4	52.5	38.5	14	21.0	15.5
Z1-65	65	85	77	85	4	52.5	38.5	14	21.0	15.5
Z1-70	70	90	83	92	4	60.0	44.0	16	22.0	16.5
Z1-75	75	93	88	97	4	60.0	44.0	16	22.0	16.5
Z1-80	80	100	95	105	4	60.0	42.0	18	24.5	20.0
Z1-85	85	105	100	110	4	60.0	42.0	18	24.5	20.0
Z1-90	90	110	110	115	4	65.0	47.0	18	24.5	20.0
Z1-95	95	115	119	120	4	65.0	47.0	18	24.5	20.0
Z1-100	100	120	115	125	4	65.0	47.0	18	24.5	20.0

Produkteigenschaften und Anwendung

Hauptmerkmale

Mehrere Oberflächenmaterialien – Keramik/Kohlenstoff für sauberes Wasser, Siliziumkarbid/Kohlenstoff für Abwasser und Schleifmittel, Wolframkarbid/Wolframkarbid für chemische Anwendungen. Geben Sie bei der Bestellung den Materialcode an.
Bidirektionale Drehung – Die symmetrisch gewickelte Feder funktioniert sowohl bei CW- als auch bei CCW-Pumpen und vereinfacht die Lagerhaltung für Z1-Gleitringdichtungsverteiler.
Selbstausgleichende Feder – Die Schraubenfeder drückt die Drehfläche bei Verschleiß nach vorne und hält den Kontaktdruck über die gesamte Lebensdauer aufrecht.
Direkter Austausch – Die Abmessungen des Qixing Z1-Gehäuses entsprechen dem branchenweit verwendeten Typ 21-Standard, sodass die Dichtung ohne Pumpenmodifikation mit herkömmlichen Einzelfeder-Gummibalg-Hohlräumen ausgetauscht werden kann.

Typische Anwendungen

Wasserversorgungs-, Aufbereitungs- und HVAC-Umwälzpumpen
Tauchfähige Abwasser- und Entwässerungspumpen
Leichte Chemikalien- und Dosierpumpen (schwache Säuren, Laugen, Lösungsmittel)
Landwirtschaft, Bewässerung und Brunnenpumpen
Meereswasserkühlung und Bilgenpumpen
OEM-Pumpenherstellung – Lieferung von Z1-Einzelfeder-Gleitringdichtungen unter Eigenmarke

Produktionsdetails

Das Läppen der Dichtungsfläche ist der entscheidende Schritt. Qixing läppt beide Flächen auf eine Ebenheit von ≤ 0,0009 mm (≤ 3 Helium-Lichtbänder), überprüft mit einem monochromatischen Ebenheitstester – der Schlüssel zu einer langen Lebensdauer der Z1-Gleitringdichtung.

Die Materialien werden im eigenen Haus beschafft und qualifiziert: 99 % Al₂O₃-Keramik, drucklos gesintertes SSiC, kobaltgebundenes YG6/YG8-Wolframkarbid und harzimprägnierter Kohlenstoffgraphit. Faltenbälge verwenden peroxidgehärtetes NBR, EPDM oder FKM, abgestimmt auf die Medien des Kunden.

Jede Z1-Gleitringdichtung durchläuft vor dem Verpacken eine Maßprüfung, eine Überprüfung der Flächenebenheit, einen Federbelastungstest und eine Sichtprüfung. Die Vorlaufzeit beträgt 3–7 Tage für Lagergrößen und 15–25 Tage für OEM-Sonderbestellungen. Kontaktieren Sie Qixing, um noch am selben Tag ein Angebot für die Z1-Gleitringdichtung zu erhalten.
