Z3 Einzelfeder-Gleitringdichtung

Eine undichte Pumpendichtung ersetzen? Die Qixing Z3 Einzelfeder-Gleitringdichtung passt in jeden G9-Dichtungshohlraum (DIN 24960) mit Wellengrößen von 10 mm bis 80 mm. Als Hersteller und Lieferant von mechanischen Dichtungen in China versendet Qixing OEM- und Großhandels-Z3-Bestellungen mit Angeboten am selben Tag. Kaufen Sie direkt und senken Sie Ihre Kosten für Ersatzdichtungen.

Anfrage absenden

Produktbeschreibung

Die Qixing Z3-Einzelfeder-Gleitringdichtung ist der direkte Ersatz für jede Kreiselpumpe mit einem G9-Dichtungshohlraum (DIN 24960) – dem Sitzprofil, das bei den meisten modernen europäischen Pumpen in den Bereichen HVAC, Wasseraufbereitung, Chemikaliendosierung und Lebensmitteltransferservice zu finden ist. Die Wellengrößen reichen von 10 mm bis 80 mm bei mehr als 30 Standardmodellcodes.

Die Konstruktion besteht aus einer einzelnen Schraubenfeder mit einer O-Ring-Sekundärdichtung, ausgelegt für -20 °C bis +180 °C, 1,0 MPa und 15 m/s. Der G9-Keilsitz sitzt ohne Adapter direkt im Pumpengehäuse, während die bidirektionale Feder dafür sorgt, dass die gleiche Qixing Z3-Gleitringdichtung abwechselnd im Uhrzeigersinn und gegen den Uhrzeigersinn betrieben werden kann – wodurch der MRO-Bestand halbiert wird.

Jede Qixing Z3-Gleitringdichtung wird unter einem Dach bearbeitet, geläppt und montiert. OEM-Pumpenbauer beziehen uns für Handelsmarkenvolumen; MRO-Händler haben unsere Z3-Dichtungen für einen schnellen Ersatzteilmarkt auf Lager; Direktkäufer profitieren bei Großhandelsbestellungen von Qixing Z3-Gleitringdichtungen von Werkspreisen. Fordern Sie ein Angebot für jede Z3-Größe, Flächenkombination oder jedes O-Ring-Elastomer an.

Produktparameter (Spezifikation)

Betriebsumfeld und Materialien

Parameter	Wert	Parameter	Wert
Wellendurchmesser (d)	10 - 80 mm	Standard-Sitztyp	G9 (DIN 24960)
Temperatur	-20°C ~ +180°C	Alternative Sitzplätze	G6 / G13
Druck	≤ 1,0 MPa	Stationäre / rotierende Flächen	Keramik / SiC / TC / Kohlenstoff
Wellengeschwindigkeit	≤ 15 m/s	O-Ring-Elastomer	NBR / EPDM / FKM
Drehung	Bidirektional	Feder- und Metallteile	SS304 / SS316

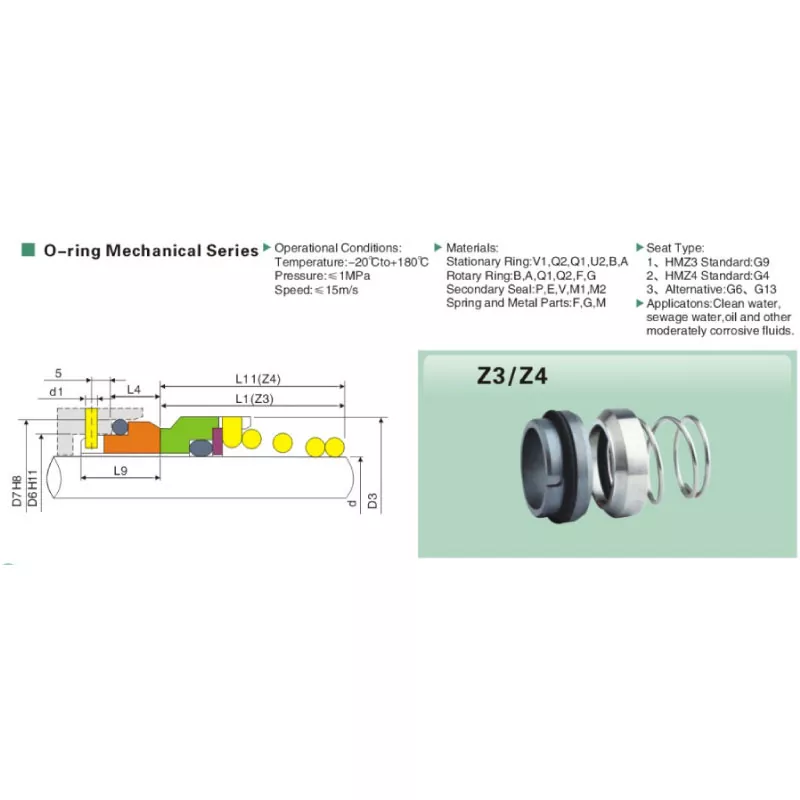

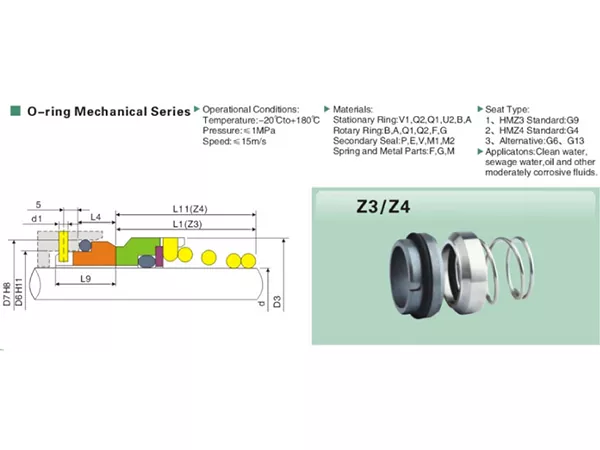

Maßtabelle (alle Größen in mm)

Modell	d	D3	D6	D7	d1	L	L4	L9
Z3-10	10	19	17	21	3	15.5	10.0	17.5
Z3-12	12	21	19	23	3	16.0	10.0	17.5
Z3-14	14	23	21	25	3	16.5	10.0	17.5
Z3-16	16	26	23	27	3	18.0	10.0	17.5
Z3-18	18	29	27	33	3	19.5	11.5	19.5
Z3-20	20	31	29	35	3	22.0	11.5	19.5
Z3-22	22	33	31	37	3	21.5	11.5	19.5
Z3-24	24	35	33	39	3	23.5	11.5	19.5
Z3-25	25	36	34	40	3	26.5	11.5	19.5
Z3-28	28	40	37	43	3	26.5	11.5	19.5
Z3-30	30	43	39	45	3	26.5	11.5	19.5
Z3-32	32	46	42	48	3	28.5	11.5	19.5
Z3-33	33	47	42	48	3	28.5	11.5	19.5
Z3-35	35	49	44	50	3	28.5	11.5	19.5
Z3-38	38	53	49	56	4	33.5	14.0	22.0
Z3-40	40	56	51	58	4	36.0	14.0	22.0
Z3-43	43	59	54	61	4	38.5	14.0	22.0
Z3-45	45	61	56	63	4	39.5	14.0	22.0
Z3-48	48	64	59	66	4	46.0	14.0	22.0
Z3-50	50	66	62	70	4	45.0	15.0	23.0
Z3-53	53	69	65	73	4	47.0	15.0	23.0
Z3-55	55	71	67	75	4	49.0	15.0	23.0
Z3-58	58	76	70	78	4	55.0	15.0	23.0
Z3-60	60	78	72	80	4	55.0	15.0	23.0
Z3-63	63	83	75	83	4	55.0	15.0	23.0
Z3-65	65	84	77	85	4	55.0	15.0	23.0
Z3-68	68	88	81	90	4	55.0	18.0	26.0
Z3-70	70	90	83	92	4	57.0	18.0	26.0
Z3-75	75	98	88	97	4	62.0	18.0	26.0
Z3-80	80	100	95	105	4	61.8	18.2	26.2

Produkteigenschaften und Anwendung

Konfigurationen nach Dienst

Jede Qixing Z3-Gleitringdichtung kann in fünf Standard-Gleitmaterialpaarungen bestellt werden, die jeweils auf einen bestimmten Pumpenbetrieb abgestimmt sind. Käufer geben die Konfiguration zum Zeitpunkt der Bestellung an – es fallen keine zusätzlichen Werkzeugkosten für den Austausch von Paaren innerhalb des Standardkatalogs an.

Keramik/Kohlenstoff – Sauberes Wasser und HVAC-Einsatz. Kostengünstigste Konfiguration für allgemeines, sauberes und leicht verschmutztes Wasser; die Standardwahl für HVAC-Kaltwasser- und Kondensatorpumpen.
Siliziumkarbid/Kohlenstoff – Abwasser und milde Schleifmittel. Die stationäre SSiC-Oberfläche widersteht Partikelverschleiß in Abwasser-, Entwässerungs- und Hebewerkspumpen, wo Keramik abplatzen würde.
Siliziumkarbid / Siliziumkarbid – Heißes Öl und Thermoflüssigkeiten. Das selbstschmierende SiC/SiC-Paar bewältigt Trockenlaufereignisse und ist mit FKM-O-Ringen für Thermoölbetrieb bis +180 °C gepaart.
Wolframkarbid/Kohlenstoff – milde Chemikalien. Die stationäre TC-Oberfläche widersteht schwachen Säuren, Laugen und Lösungsmitteln in chemischen Dosierpumpen und Prozesstransferkufen.
Wolframkarbid / Wolframkarbid – schwere Beanspruchung. TC/TC-Gleitflächenpaarung für die anspruchsvollsten Z3-Gleitringdichtungsanwendungen im Großhandel, einschließlich Schlamm und aggressiven Prozessmedien.

Belieferte Branchen

HVAC-Anlagenräume – Kaltwasser-, Kondensatorwasser- und Warmwasser-Umwälzpumpen
Kommunale Wasser- und Abwasseraufbereitung – Booster-, Transfer- und Hebestationsdienst
Chemische Verarbeitung – Dosierpumpen und mäßig korrosive Transferschlitten
Lebensmittel, Getränke und Molkereiprodukte – CIP-Kreisläufe und Produkttransfer mit EPDM-O-Ringen
Pharmazeutik – Transferpumpen der USP-Klasse für API- und Zwischenhandhabung
OEM-Pumpenherstellung – Großhandel mit Z3-Gleitringdichtungen für Private-Label-Konstruktionen

Produktionsdetails

Jede Qixing Z3-Gleitringdichtung trägt eine Chargennummer, die auf das Rohstoffzertifikat, die Bearbeitungscharge, den Läppbericht und das Endkontrollprotokoll zurückgeführt werden kann. Käufer, die eine Konformitätsbescheinigung oder Materialtestzertifikate anfordern, erhalten mit jeder Lieferung ein vollständiges Dokumentationspaket – ein Grund, warum OEM-Pumpenbauer und MRO-Händler Qixing als ihren langfristigen Lieferanten für Z3-Gleitringdichtungen wählen.

In der Werkstatt werden die Dichtungsflächen auf monochromatischen Leuchttischen auf eine Ebenheit von ≤ 0,0009 mm geläppt; Federkräfte werden anhand eines Meistermessgeräts überprüft; Die O-Ring-Härte wird pro eingehender Charge überprüft. Ausschussteile werden verschrottet und nicht nachbearbeitet – die Qualität von Z3-Dichtungen ist zweitrangig und nicht verhandelbar.

Lagergrößen werden in 3–7 Tagen versandt; OEM-Sonderbestellungen in 15–25 Tagen. Jede Qixing Z3-Gleitringdichtung ist mit Trockenmittel verpackt und je nach Bestellung in einfachen Kartons oder Kartons mit der Aufschrift des Käufers verpackt. Kontaktieren Sie Qixing, um noch am selben Tag ein Angebot für Z3-Gleitringdichtungen, Musterpreise oder einen Mengenrabatt im Großhandel zu erhalten.
