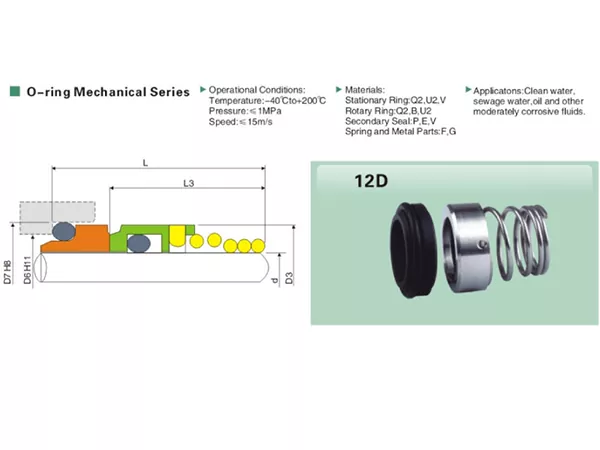

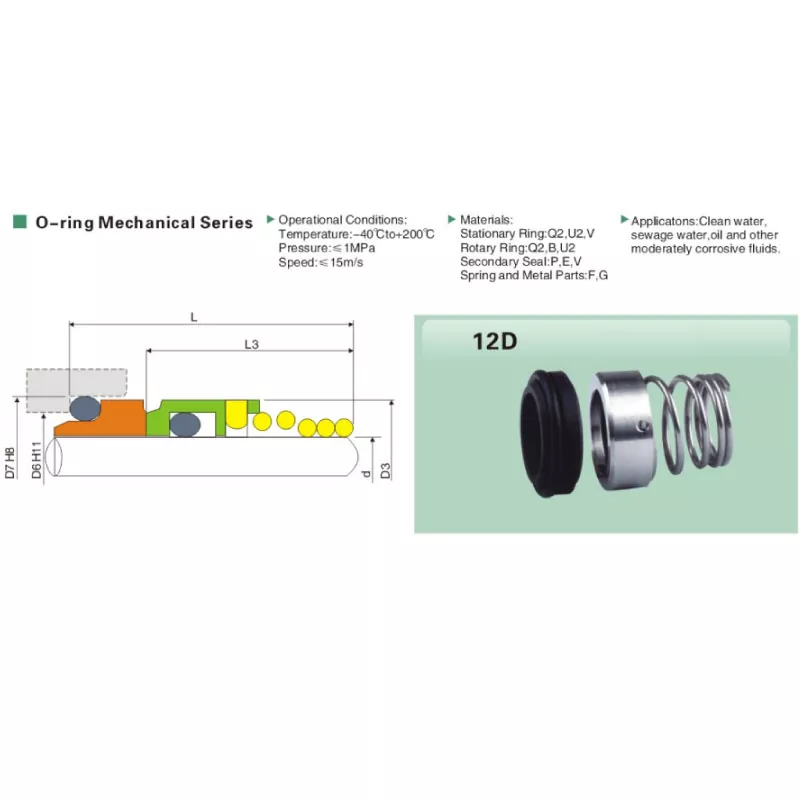

12D Einzelfeder-Gleitringdichtung
Qixing stellt die 12D-Einzelfeder-Gleitringdichtung für OEM- und Ersatzanwendungen her. Diese O-Ring-Gleitringdichtung ist für Wellengrößen von 10–100 mm erhältlich und arbeitet in einem Temperaturbereich von -40 °C bis +200 °C, mit einem Druck von bis zu 1 MPa und einer Gleitgeschwindigkeit von bis zu 15 m/s.
Die 12D Single Spring Mechanical Seal verwendet eine einzelne Schraubenfeder und eine O-Ring-Sekundärdichtungsanordnung. Aufgrund seines breiten Wellengrößenbereichs eignet es sich für neue Geräte, Wartungsaustausch und Dimensionsanpassungsprojekte, bei denen eine kompakte federbelastete Dichtung erforderlich ist.
Bei Austauscharbeiten sollte der Wellendurchmesser zusammen mit D7, D6, D3, L3 und L überprüft werden. Diese Maße helfen, den Sitz des stationären Sitzes, den rotierenden Baugruppenraum und den verfügbaren axialen Einbauraum vor der Produktion zu bestätigen.
Hauptmerkmale
- Einzelschraubenfeder-Design mit O-Ring-Sekundärdichtung.
- Verfügbare Wellendurchmesser reichen von 10 mm bis 100 mm.
- Betriebstemperaturbereich von -40 °C bis +200 °C.
- Maximaler Betriebsdruck bis 1 MPa.
- Maximale Gleitgeschwindigkeit bis zu 15 m/s.
- Mehrere Materialcode-Optionen für Dichtungsflächen, Sekundärdichtungen, Federn und Metallteile.
- Geeignet für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.
- Geeignet für den Maßabgleich anhand von Mustern, Zeichnungen oder vorhandenen Dichtungsmaßen.
Technische Spezifikationen
| Artikel | Spezifikation |
| Produkt | 12D Einzelfeder-Gleitringdichtung |
| Siegelserie | O-Ring-Mechanische Serie |
| Frühlingsarrangement | Einzelschraubenfeder |
| Schaftgröße | 10-100 mm |
| Temperatur | -40°C bis +200°C |
| Druck | ≤ 1 MPa |
| Gleitgeschwindigkeit | ≤ 15 m/s |
| Stationäre Ringcodes | Q2 / U2 / V |
| Rotary-Ringcodes | Q2 / B / U2 |
| Sekundäre Siegelcodes | P/E/V |
| Codes für Feder- und Metallteile | F / G |
| Anwendbare Medien | Sauberes Wasser / Abwasser / Öl / andere mäßig korrosive Flüssigkeiten |
Materialauswahl
Die 12D-Serie unterstützt verschiedene Material-Code-Kombinationen. Die endgültige Auswahl sollte auf dem tatsächlichen Medium, der Temperatur, dem Druck und der Betriebsgeschwindigkeit basieren und nicht nur auf der Modellnummer.
- Stationärer Ring: Q2 / U2 / V
- Drehring: Q2 / B / U2
- Sekundärdichtung: P / E / V
- Feder- und Metallteile: F / G
Anwendungen
Die 12D-Einzelfeder-Gleitringdichtung kann mit sauberem Wasser, Abwasser, Öl und anderen mäßig korrosiven Flüssigkeiten verwendet werden. Bei Abwasser-, Öl- oder Korrosionsanwendungen sollten die tatsächliche Flüssigkeitszusammensetzung, Temperatur und Druck bestätigt werden, bevor die Materialkombination endgültig festgelegt wird.
So wählen Sie die richtige 12D-Größe aus
- Bestätigen Sie den Wellendurchmesser d.
- Vergleichen Sie D7 und D6 mit den Einbaumaßen für den stationären Sitz.
- Überprüfen Sie D3 auf den rotierenden Baugruppenumschlag.
- Überprüfen Sie L3 und L auf verfügbaren axialen Einbauraum.
- Bestätigen Sie das Arbeitsmedium, die Temperatur, den Druck und die Wellengeschwindigkeit.
- Stellen Sie bei Ersatzprojekten nach Möglichkeit klare Fotos, ein Muster oder eine vorhandene Zeichnung zur Verfügung.
Warum Qixing wählen?
Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für Industriekunden. Für die 12D-Serie können wir Standardgrößen sowie Ersatzanforderungen anhand von Wellenabmessungen, Installationsdaten, Mustern, Zeichnungen und Betriebsbedingungen prüfen.
Häufig gestellte Fragen
Welche Größen sind für die 12D-Einzelfeder-Gleitringdichtung erhältlich?
Der verfügbare Wellendurchmesserbereich liegt zwischen 10 mm und 100 mm.
Was ist der Betriebstemperaturbereich?
Der 12D arbeitet von -40 °C bis +200 °C. Die Materialverträglichkeit sollte dennoch für das jeweilige Medium geprüft werden.
Was ist der maximale Betriebsdruck?
Der maximale Betriebsdruck beträgt 1 MPa.
Was ist die maximale Gleitgeschwindigkeit?
Die maximale Gleitgeschwindigkeit beträgt 15 m/s.
Mit welchen Flüssigkeiten kann der 12D verwendet werden?
Typische Medien sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.
Welche Maße sollten beim Austausch überprüft werden?
Überprüfen Sie den Wellendurchmesser d zusammen mit D7, D6, D3, L3 und L.
Kann Qixing mit einem vorhandenen Siegel mithalten?
Ja. Die Übereinstimmung des Ersatzes kann anhand von Maßen, Fotos, Mustern oder Zeichnungen zusammen mit den Betriebsbedingungen überprüft werden.
Reicht der Wellendurchmesser aus, um die korrekte Dichtung zu bestätigen?
Nein. Der Wellendurchmesser gibt die Grundgröße an, aber auch die Abmessungen des stationären Sitzes und des axialen Einbaus sollten überprüft werden.
Welche Informationen sollte ich für ein Angebot angeben?
Geben Sie Wellengröße, wichtige Installationsabmessungen, Medium, Temperatur, Druck, Geschwindigkeit und alle verfügbaren Fotos oder Zeichnungen an.
Kann die Materialkombination für verschiedene Anwendungen geändert werden?
Ja. Die Material-Code-Kombination sollte entsprechend dem tatsächlichen Arbeitsmedium und den Betriebsbedingungen ausgewählt werden.
12D-Maßtabelle
Die Abmessungen sind in Millimetern angegeben. Bestätigen Sie vor der Produktion die kritischen Abmessungen anhand der vorhandenen Installation.
| Modell | d | D7 | D6 | D3 | L3 | L |
| 12D-10 | 10 | 21.00 | 17.00 | 19.00 | 15.00 | 7.00 |
| 12D-12 | 12 | 23.00 | 19.00 | 21.00 | 18.00 | 7.00 |
| 12D-14 | 14 | 25.00 | 21.00 | 23.00 | 22.00 | 7.00 |
| 12D-16 | 16 | 27.00 | 23.00 | 26.00 | 23.00 | 7.00 |
| 12D-18 | 18 | 33.00 | 27.00 | 29.00 | 24.00 | 10.00 |
| 12D-20 | 20 | 35.00 | 29.00 | 31.00 | 25.00 | 10.00 |
| 12D-22 | 22 | 37.00 | 31.00 | 33.00 | 25.00 | 10.00 |
| 12D-24 | 24 | 39.00 | 33.00 | 35.00 | 27.00 | 10.00 |
| 12D-25 | 25 | 40.00 | 34.00 | 36.00 | 27.00 | 10.00 |
| 12D-28 | 28 | 43.00 | 37.00 | 40.00 | 29.00 | 10.00 |
| 12D-30 | 30 | 45.00 | 39.00 | 43.00 | 30.00 | 10.00 |
| 12D-32 | 32 | 48.00 | 42.00 | 46.00 | 30.00 | 10.00 |
| 12D-33 | 33 | 48.00 | 42.00 | 46.00 | 39.00 | 10.00 |
| 12D-35 | 35 | 50.00 | 44.00 | 49.00 | 39.00 | 10.00 |
| 12D-38 | 38 | 56.00 | 49.00 | 53.00 | 42.00 | 13.00 |
| 12D-40 | 40 | 58.00 | 51.00 | 56.00 | 42.00 | 13.00 |
| 12D-43 | 43 | 61.00 | 54.00 | 59.00 | 47.00 | 13.00 |
| 12D-45 | 45 | 63.00 | 56.00 | 61.00 | 47.00 | 13.00 |
| 12D-48 | 48 | 66.00 | 59.00 | 64.00 | 47.00 | 13.00 |
| 12D-50 | 50 | 70.00 | 62.00 | 66.00 | 46.00 | 14.00 |
| 12D-53 | 53 | 73.00 | 65.00 | 69.00 | 56.00 | 14.00 |
| 12D-55 | 55 | 75.00 | 67.00 | 71.00 | 56.00 | 14.00 |
| 12D-58 | 58 | 78.00 | 70.00 | 76.00 | 56.00 | 14.00 |
| 12D-60 | 60 | 80.00 | 72.00 | 78.00 | 56.00 | 14.00 |
| 12D-63 | 63 | 83.00 | 75.00 | 81.00 | 56.00 | 14.00 |
| 12D-65 | 65 | 85.00 | 77.00 | 84.00 | 66.00 | 14.00 |
| 12D-68 | 68 | 90.00 | 81.00 | 88.00 | 64.00 | 16.00 |
| 12D-70 | 70 | 92.00 | 83.00 | 89.60 | 64.00 | 16.00 |
| 12D-75 | 75 | 97.00 | 88.00 | 98.00 | 64.00 | 16.00 |
| 12D-80 | 80 | 105.00 | 95.00 | 100.00 | 72.00 | 18.00 |
| 12D-85 | 85 | 110.00 | 100.00 | 107.50 | 72.00 | 18.00 |
| 12D-90 | 90 | 115.00 | 105.00 | 111.00 | 72.00 | 18.00 |
| 12D-95 | 95 | 120.00 | 110.00 | 119.00 | 72.00 | 18.00 |
| 12D-100 | 100 | 125.00 | 115.00 | 123.80 | 72.00 | 18.00 |
