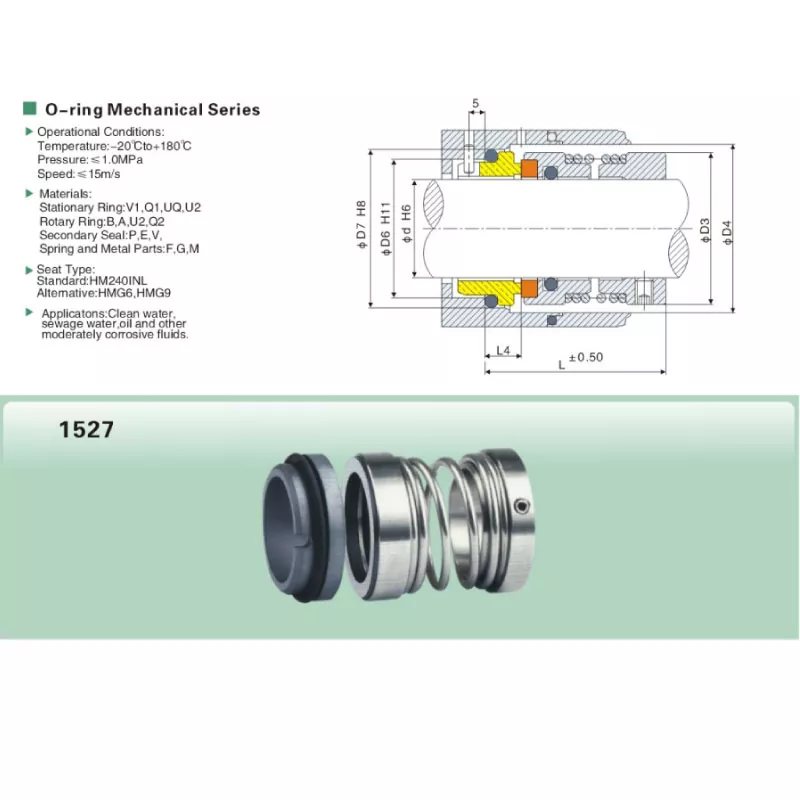

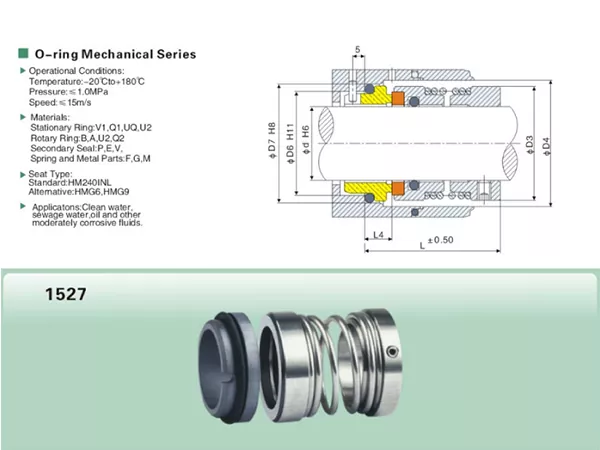

1527 Einzelfeder-Gleitringdichtung

Die Einzelfeder-Gleitringdichtung 1527 verwendet eine kompakte O-Ring-Dichtungsanordnung mit einer einzelnen Schraubenfeder. Das Design eignet sich für Käufer, die eine klar definierte Komponentendichtung mit einem breiten metrischen Größenbereich und einem vollständigen Satz an Einbaumaßen benötigen.

Bei Austauscharbeiten kann die Auswahl nur nach Wellendurchmesser zu einer Nichtübereinstimmung führen. Die Größentabelle 1527 liefert d, D3, D2, D1, d1, L1, L2 und L3, sodass die Abmessungen der rotierenden Baugruppe und des stationären Sitzes vor der Produktion anhand der vorhandenen Dichtungs- oder Gerätezeichnung überprüft werden können.

Hauptmerkmale

• Einzelschraubenfeder-Design mit O-Ring-Sekundärdichtung.
• Der verfügbare Wellendurchmesser reicht von 18 mm bis 100 mm.
• Betriebstemperaturbereich von -20 °C bis +180 °C.
• Maximaler Betriebsdruck: 1 MPa.
• Maximale Gleitgeschwindigkeit: 15 m/s.
• Mehrere Materialcode-Optionen für unterschiedliche Betriebsanforderungen.
• Detaillierte Maßangaben für Ersatz und OEM-Anpassung.
• Qixing unterstützt die Abstimmung basierend auf Wellengröße, Abmessungen, Mustern und Zeichnungen.

Technische Spezifikationen

Materialauswahl

Die Serie 1527 ist mit mehreren Materialcode-Optionen erhältlich. Da die richtige Kombination vom tatsächlichen Arbeitsmedium, der Temperatur und den Betriebsbedingungen abhängt, sollte die Materialauswahl zusammen mit den Anwendungsdaten und nicht nur anhand der Modellnummer bestätigt werden.

Verfügbare Materialcodes: Q2 / U2 / B / V1 / P / E / V / F / G.

So wählen Sie die richtige 1527-Größe aus

• Bestätigen Sie den Wellendurchmesser d.
• Vergleichen Sie D3, D2 und D1 mit dem verfügbaren radialen Einbauraum.
• Überprüfen Sie d1, wenn Sie den Sitz und die umgebende Struktur anpassen.
• Vergleichen Sie L1, L2 und L3 mit der vorhandenen Dichtungs- oder Gerätezeichnung.
• Geben Sie die Betriebstemperatur, den Druck und die Geschwindigkeit an.
• Senden Sie bei Ersatzbestellungen klare Fotos oder ein altes Muster zusammen mit den Maßen.

Ersatzabgleich

Die 1527 wird häufig bei Wartungs- und Austauschprojekten ausgewählt, bei denen sowohl das Modell als auch die Abmessungen der alten Dichtung übereinstimmen müssen. Eine zuverlässige Übereinstimmung sollte daher vor Abschluss einer Bestellung die Wellengröße, die Abmessungen des stationären Sitzes und die axiale Einbaulänge bestätigen.

Anwendungsüberlegungen

Für jedes Projekt sollten das verarbeitete Medium und die tatsächlichen Betriebsbedingungen bestätigt werden, bevor die Materialkombination endgültig festgelegt wird. Dies ist besonders wichtig, wenn die Dichtung in der Nähe der oberen Temperatur-, Druck- oder Geschwindigkeitsgrenzen eingesetzt wird oder wenn die Prozessflüssigkeit die Dichtungsflächen oder sekundären Dichtungselemente beeinträchtigen kann.

Warum Qixing wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co., Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Für die Serie 1527 kann unser Werk Standardgrößenanforderungen prüfen sowie Ersatzanfragen auf der Grundlage von Abmessungen, alten Mustern und Gerätezeichnungen stellen.

Wenn die ursprüngliche Modellmarkierung unvollständig ist, senden Sie den Wellendurchmesser und die verfügbaren D/L-Abmessungen. Dadurch erhält Qixing eine klarere Grundlage für die Produktabstimmung vor der Produktion.

Häufig gestellte Fragen

Welcher Größenbereich ist für die Einzelfeder-Gleitringdichtung 1527 verfügbar?

Der aufgeführte Schaftgrößenbereich liegt zwischen 18 mm und 100 mm.

Was ist der Betriebstemperaturbereich?

Der 1527 arbeitet bei -20 °C bis +180 °C.

Was ist der maximale Betriebsdruck?

Der maximale Betriebsdruck beträgt 1 MPa.

Was ist die maximale Gleitgeschwindigkeit?

Die maximale Gleitgeschwindigkeit beträgt 15 m/s.

Welche Maße sollten bei einem Ersatz überprüft werden?

Überprüfen Sie d, D3, D2, D1, d1, L1, L2 und L3 anhand der vorhandenen Dichtung oder Gerätezeichnung.

Kann ich die Dichtung nur nach Wellendurchmesser auswählen?

Der Wellendurchmesser ist der Ausgangspunkt, aber auch die restlichen radialen und axialen Abmessungen sollten bestätigt werden.

Welche Materialoptionen stehen zur Verfügung?

Die verfügbaren Materialauswahlen sind durch die Codes Q2, U2, B, V1, P, E, V, F und G gekennzeichnet.

Kann Qixing den Austausch eines alten Siegels unterstützen?

Ja. Fotos, Muster und Maßzeichnungen können zusammen mit den Betriebsdaten eingesehen werden.

Welche Informationen sollte ich für ein Angebot angeben?

Geben Sie Wellengröße, Schlüsselabmessungen, Betriebstemperatur, Druck, Geschwindigkeit und alle verfügbaren Muster- oder Zeichnungsinformationen an.

Kann der 1527 angepasst werden?

Qixing kann individuelle Anforderungen oder Ersatzanforderungen basierend auf den gewünschten Abmessungen und Betriebsbedingungen prüfen.

1527 Dimensionstabelle

Die Abmessungen sind in Millimetern angegeben. Überprüfen Sie vor der Produktion kritische Abmessungen anhand der vorhandenen Installation.
