W02 Einzelfeder-Gleitringdichtung

Die W02 ist eine kompakte Wellenfederdichtung, die für Anwendungen entwickelt wurde, bei denen der Käufer eine anerkannte Ersatzgeometrie zusammen mit einer breiten Materialauswahl benötigt. Sein Betriebsbereich eignet sich für viele industrielle Pumpenaufgaben, während die Maßreihe eine praktische Grundlage für die Anpassung einer vorhandenen Dichtung bei Wartungsarbeiten bietet.

Der W02 sollte anhand der Schaftgröße, der radialen Abmessungen und der axialen Arbeitslänge und nicht nur anhand des Querverweisnamens ausgewählt werden. Dies ist besonders wichtig, da W02-Dichtungen unter mehreren gleichwertigen oder Ersatzfamilien vermarktet werden und die endgültige Installation noch anhand der tatsächlichen Pumpe überprüft werden muss.

Hauptmerkmale

• Wellenfeder-Gleitringdichtung für industrielle Pumpenanwendungen.
• Verfügbarer Schaftgrößenbereich: 16–75 mm.
• Betriebstemperaturbereich: -40 °C bis +200 °C.
• Maximaler Betriebsdruck: 0,8 MPa.
• Maximale Gleitgeschwindigkeit: 18 m/s.
• Zu den Optionen für stationäre Ringe gehören Siliziumkarbid, Wolframkarbid und Kohlenstoff.
• Zu den Drehringoptionen gehören Wolframkarbid und Stahl.
• Sekundärdichtungen aus NBR, EPDM und FKM/Viton erhältlich.
• Geeignet für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.
• Weit verbreitete Querverweise für Ersatzprojekte.

Technische Spezifikationen

Materialauswahl für W02

Die W02-Materialkombination sollte im Hinblick auf die Flüssigkeit ausgewählt werden und nicht aus einem vorhandenen Modellcode kopiert werden, ohne die Betriebsbedingungen zu prüfen. Für sauberes Wasser kann eine Standardkombination ausreichend sein; Abwasser, Öl und korrosive Flüssigkeiten können unterschiedliche Oberflächen- oder Elastomerauswahlen erfordern.

• Stationärer Ring: SiC / TC / Kohlenstoff
• Drehring: TC / Stahl
• Sekundärdichtung: NBR / EPDM / FKM (Viton)
• Feder- und Metallteile: entsprechend der erforderlichen Konfiguration und Korrosionsbeständigkeit ausgewählt

Anwendungen

Der W02 wird in Pumpensystemen zur Förderung von sauberem Wasser, Abwasser, Öl und anderen mäßig korrosiven Flüssigkeiten eingesetzt. Geben Sie bei Medien, die Chemikalien, Feststoffe oder Zusatzstoffe enthalten, die tatsächlichen Flüssigkeitsinformationen und die Betriebstemperatur an, damit die Materialkombination vor der Produktion überprüft werden kann.

Ersetzung und Querverweisabgleich

Eine der Hauptbeschaffungsanwendungen des W02 ist der Ersatzabgleich. Das Modell wird üblicherweise mit mehreren etablierten Dichtungsfamilien in Verbindung gebracht, die endgültige Austauschbarkeit hängt jedoch immer noch von den Abmessungen, Materialien und Betriebsbedingungen ab.

So wählen Sie das richtige W02 aus

• Bestätigen Sie den Wellendurchmesser d.
• Vergleichen Sie D1 und D3 mit den vorhandenen rotierenden und stationären Maßen.
• Überprüfen Sie d1 dort, wo es Teil der Befestigungs- oder Antriebsanordnung ist.
• Vergleichen Sie L1 und L2 mit der vorhandenen axialen Einbaulänge.
• Stellen Sie das eigentliche Medium bereit.
• Stellen Sie Betriebstemperatur, Druck und Geschwindigkeit bereit.
• Senden Sie bei Ersatzprojekten Fotos, ein altes Muster oder eine Maßzeichnung.

Ersatz-Matching-Checkliste

Warum Qixing wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Bei W02-Ersatzprojekten kann unser Werk Abmessungen, Materialanforderungen und Betriebsdaten gemeinsam überprüfen, anstatt sich nur auf den Querverweisnamen zu verlassen.

Wenn Sie sich über das vorhandene Dichtungsmodell nicht sicher sind, senden Sie den Wellendurchmesser D1, D3, d1, L1 und L2 zusammen mit klaren Fotos. Dies hilft Qixing, die am besten passende Konfiguration vor Angebot und Produktion zu identifizieren.

Häufig gestellte Fragen

Welcher Größenbereich ist für die W02-Einzelfeder-Gleitringdichtung verfügbar?

Der W02 ist für Schaftgrößen von 16 mm bis 75 mm erhältlich.

Was ist der Betriebstemperaturbereich von W02?

Der aufgeführte Betriebsbereich liegt je nach Materialauswahl zwischen -40 °C und +200 °C.

Was ist der maximale Betriebsdruck?

Der maximal angegebene Druck beträgt 0,8 MPa.

Was ist die maximale Gleitgeschwindigkeit?

Die maximal angegebene Gleitgeschwindigkeit beträgt 18 m/s.

Welche Flüssigkeiten kann der W02 verarbeiten?

Typische Medien sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.

Welche Maße sollte ich für einen Ersatz prüfen?

Überprüfen Sie d, D1, D3, d1, L1 und L2 anhand der vorhandenen Dichtung oder Zeichnung.

Was sind die häufigsten W02-Querverweise?

Zu den gängigen Referenzen gehören AES W02, Roten UNITEN 7K und Sterling 280L; Eine Dimensionsüberprüfung ist weiterhin erforderlich.

Welche Materialien für stationäre Ringe sind verfügbar?

Als Optionen stehen Siliziumkarbid, Wolframkarbid und Kohlenstoff zur Verfügung.

Kann Qixing einen W02 aus einem alten Muster vergleichen?

Ja. Qixing kann ein altes Muster, klare Fotos und gemessene Abmessungen zusammen mit den Betriebsbedingungen überprüfen.

Welche Informationen sollte ich für ein Angebot angeben?

Geben Sie Wellengröße, Schlüsselabmessungen, Medium, Temperatur, Druck, Geschwindigkeit und alle verfügbaren Muster oder Zeichnungen an.

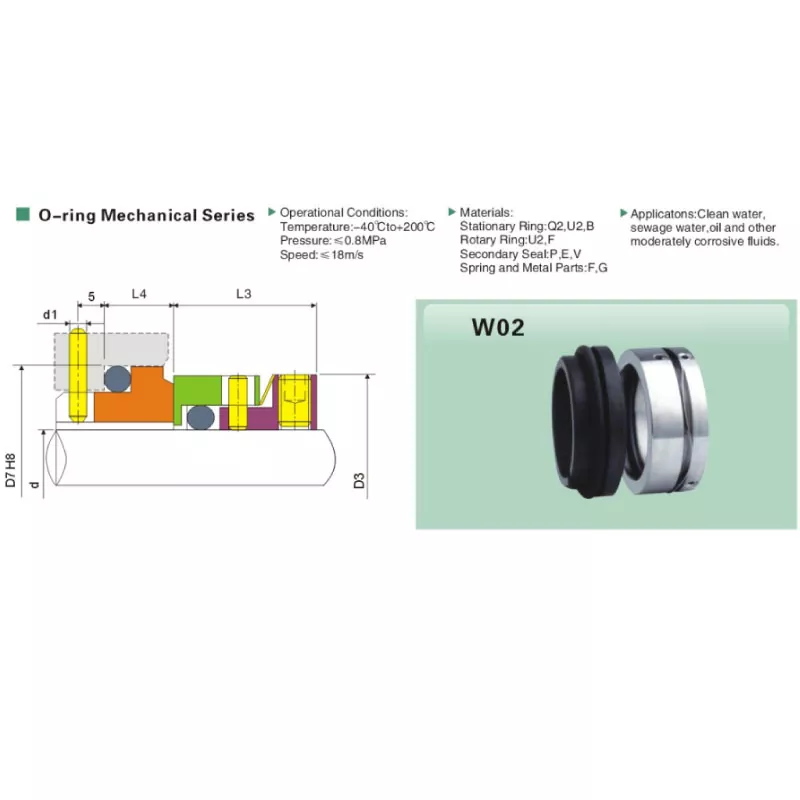

W02 Dimensionsreferenz

Die Abmessungen sind in Millimetern angegeben. Verwenden Sie diese Tabelle für den vorläufigen Austauschabgleich und bestätigen Sie vor der Produktion kritische Abmessungen anhand der vorhandenen Dichtung oder Gerätezeichnung.
