Qixingliefert dieM7N Multi-Feder-Gleitringdichtungfür industrielle Pumpenanwendungen, die zuverlässige Wellenabdichtung, Dimensionsflexibilität und Materialoptionen erfordern. Der M7N ist für Wellengrößen von 14 mm bis 100 mm ausgelegt und unterstützt Temperaturen von -20 °C bis +190 °C, Drücke bis zu 1,2 MPa und Gleitgeschwindigkeiten bis zu 15 m/s. Aufgrund seiner O-Ring-Sekundärdichtungsstruktur eignet es sich für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.
Die M7N-Mehrfeder-Gleitringdichtung ist eine praktische Dichtungslösung für Pumpen, die in der Wasserförderung, dem industriellen Flüssigkeitstransfer, der Ölförderung und allgemeinen Prozessanlagen eingesetzt werden. Seine federbelastete Drehstruktur, die O-Ring-Sekundärdichtung, der große metrische Größenbereich und mehrere Materialkombinationen ermöglichen es Ingenieuren, die Dichtung entsprechend den Betriebsbedingungen zu konfigurieren. Bei Ersatzanwendungen erfordert die Auswahl der richtigen Dichtung jedoch mehr als nur die Anpassung an den Wellendurchmesser. Radiale Abmessungen, axiale Einbaulängen, Befestigungsgewinde, Sitzkonfiguration, Medium, Temperatur, Druck und Geschwindigkeit sollten vor der Produktion oder dem Kauf überprüft werden.
Inhaltsverzeichnis
- Was ist eine M7N-Mehrfeder-Gleitringdichtung?
- Was sind die Hauptmerkmale des M7N-Designs?
- Was sind die wichtigsten technischen Spezifikationen?
- Wie sollten Dichtungsmaterialien ausgewählt werden?
- Wo kann der M7N eingesetzt werden?
- Wie wählt man die richtige M7N-Größe aus?
- Worauf sollten Käufer bei Ersatzprojekten achten?
- Warum mit Qixing für M7N-Dichtungen arbeiten?
- Häufig gestellte Fragen
- Wie können Sie eine M7N-Lösung anfordern?

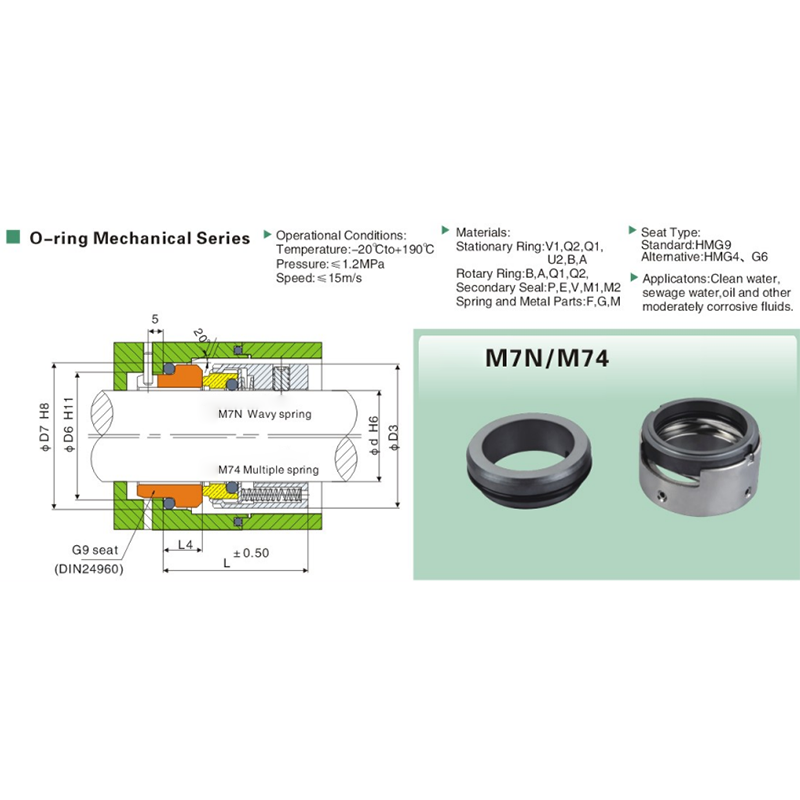

Was ist eine M7N-Mehrfeder-Gleitringdichtung?
Eine M7N-Mehrfeder-Gleitringdichtung ist eine O-Ring-Gleitringdichtung, die verhindern soll, dass Prozessflüssigkeit entlang der rotierenden Welle von Industriepumpen austritt. Im Gegensatz zu einer einfachen statischen Dichtung sorgt eine Gleitringdichtung für einen kontrollierten Kontakt zwischen rotierenden und stationären Dichtflächen und ermöglicht gleichzeitig die Rotation der Welle.
Das M7N-Design verwendet eine federbelastete rotierende Dichtungsstruktur mit einem O-Ring als sekundäres Dichtungselement. Diese Konfiguration ist für allgemeine Industrieanlagen nützlich, da sie eine kompakte Bauweise mit einer breiten Palette verfügbarer Größen und Materialkombinationen kombiniert.
Laut derM7N-ProduktspezifikationenDie Serie deckt Wellendurchmesser von 14 mm bis 100 mm ab. Dieses Sortiment bietet Pumpenherstellern und Wartungsteams mehrere Optionen bei der Spezifizierung eines Ersatzes oder der Integration einer Dichtung in neue Geräte.
Was sind die Hauptmerkmale des M7N-Designs?
Großer Bereich metrischer Wellengrößen
Die M7N-Serie ist für Wellendurchmesser zwischen 14 mm und 100 mm erhältlich. Dadurch ist die Serie für verschiedenste Industriepumpenkonfigurationen einsetzbar, sofern die übrigen Einbaumaße kompatibel sind.
Federbelastete Dichtungsstruktur
Die federbelastete Drehstruktur trägt dazu bei, den Kontakt der Dichtfläche während der normalen Wellendrehung aufrechtzuerhalten. Korrekte Installations- und Betriebsbedingungen bleiben von entscheidender Bedeutung, da übermäßiger Druck, Temperatur, Geschwindigkeit, Wellenbewegung oder Fehlausrichtung die Leistung der Gleitringdichtung beeinträchtigen können.
Mehrere Sitzplatzoptionen
G9 ist als standardmäßiger stationärer Sitz spezifiziert, während G6 und G4 als alternative Sitzkonfigurationen erhältlich sind. Der Sitz sollte entsprechend der tatsächlichen Ausstattungsanordnung ausgewählt werden und nicht davon ausgegangen werden, dass jede M7N-Größe die gleiche Installationskonfiguration verwendet.
Mehrere Materialkombinationen
Der M7N unterstützt verschiedene Materialcodes für stationäre Ringe, Drehringe, Sekundärdichtungen, Federn und Metallkomponenten. Dies bietet Flexibilität, wenn die Dichtung mit unterschiedlichen Flüssigkeiten oder unter unterschiedlichen Temperatur- und Druckbedingungen arbeiten muss.
Was sind die wichtigsten technischen Spezifikationen?
Bevor Sie eine M7N-Dichtung spezifizieren, ist es wichtig, den Betriebsbereich zu verstehen. Die folgende Tabelle fasst die wichtigsten für die Serie veröffentlichten Spezifikationen zusammen:
| Artikel | M7N-Spezifikation |
|---|---|
| Produkttyp | M7N Multi-Feder-Gleitringdichtung |
| Siegelstruktur | O-Ring-Gleitringdichtung |
| Schaftdurchmesser | 14–100 mm |
| Betriebstemperatur | -20°C bis +190°C |
| Maximaler Betriebsdruck | 1,2 MPa |
| Maximale Gleitgeschwindigkeit | 15 m/s |
| Standardmäßiger stationärer Sitz | G9 |
| Alternative stationäre Sitze | G6 / G4 |
| Typische Medien | Sauberes Wasser, Abwasser, Öl, mäßig korrosive Flüssigkeiten |
Diese Werte definieren den angegebenen Betriebsbereich, sollten jedoch nicht als Ersatz für eine anwendungsspezifische technische Prüfung angesehen werden. Wenn eine Pumpe nahe der Obergrenze arbeitet, sollte die gesamte Kombination aus Flüssigkeit, Druck, Temperatur, Drehzahl, Wellenbedingungen und Dichtungsmaterialien bewertet werden.
Wie sollten Dichtungsmaterialien ausgewählt werden?
Die Materialauswahl ist einer der wichtigsten Aspekte bei der Bestellung einer Gleitringdichtung. Die gleiche Dichtungsgeometrie kann je nach Fördermedium und Betriebsbedingungen unterschiedliche Materialkombinationen erfordern.
Zu den verfügbaren Materialcodes für die M7N-Serie gehören:
- Stationäre Ringe:V1, Q1, Q2, U2, B, A
- Drehringe:B, A, Q1, Q2
- Sekundärdichtungen:P, E, V, M1, M2
- Federn und Metallteile:F, G, M
Anstatt ein Material nur aufgrund seiner häufigen Verwendung auszuwählen, sollten Käufer das tatsächliche Betriebsmedium und die Prozessbedingungen angeben. Wasser, Abwasser, Öl und mäßig korrosive Flüssigkeiten können ganz unterschiedliche Anforderungen an Dichtflächen und Elastomere stellen.
Wo kann der M7N eingesetzt werden?
Die M7N-Gleitringdichtung mit mehreren Federn ist für industrielle Pumpenanwendungen gedacht, bei denen eine zuverlässige Wellenabdichtung erforderlich ist. Zu den typischen Serviceumgebungen gehören:
- Pumpsysteme für sauberes Wasser
- Abwasser- und Abwasserausrüstung
- Industrielle Öltransferpumpen
- Allgemeine Flüssigkeitszirkulationssysteme
- Industrielle Prozesspumpen
- Wartungs- und Austauschprojekte für Pumpen
- Neue Pumpenausrüstung, die metrische Gleitringdichtungen erfordert
Bei Abwasser-, Öl- oder mäßig korrosiven Anwendungen sollten Käufer Informationen über die tatsächliche Flüssigkeitszusammensetzung bereitstellen. Temperatur und Betriebsbedingungen können Einfluss darauf haben, ob eine bestimmte Kombination aus Stirnfläche und Sekundärdichtung geeignet ist.
Wie wählt man die richtige M7N-Größe aus?
Einer der häufigsten Kauffehler besteht darin, eine Gleitringdichtung nur nach dem Wellendurchmesser auszuwählen. Der Wellendurchmesser gibt die grundlegende M7N-Größe an, bestätigt jedoch nicht, dass die Dichtung physisch in die Pumpe passt.
Überprüfen Sie vor der Bestellung die folgenden Abmessungen und Betriebsinformationen:
- Wellendurchmesser d:legt die grundlegende Dichtungsgröße fest.
- D3, D2 und D1:Überprüfen Sie den radialen Einbauraum.
- d1 und M:Bestätigen Sie die Befestigungsanordnung und das Gewinde.
- L1, L2, L3 und L5:Überprüfen Sie die axiale Einbaulänge.
- Stationärer Sitz:Bestätigen Sie, ob G9, G6 oder G4 erforderlich ist.
- Arbeitsmedium:unterstützt die Materialauswahl.
- Temperatur, Druck und Geschwindigkeit:Bestätigen Sie die Betriebskompatibilität.
Bei komplexen Austauschprojekten kann die Bereitstellung eines alten Siegels, einer Maßzeichnung oder klarer Fotos die Übereinstimmungsgenauigkeit erheblich verbessern.
Worauf sollten Käufer bei Ersatzprojekten achten?
Für Austauscharbeiten ist eine Maßüberprüfung erforderlich, da für zwei Dichtungen mit demselben Wellendurchmesser möglicherweise unterschiedliche Installationsanforderungen gelten. Die folgende Checkliste kann Einkaufs- und Wartungsteams dabei helfen, eine genaue Anfrage vorzubereiten:
| Kontrollpunkt | Zu liefernde Informationen | Zweck |
|---|---|---|
| Grundgröße | Wellendurchmesser d | Identifiziert die grundlegende M7N-Größe |
| Radiale Passform | D3 / D2 / D1 | Bestätigt den verfügbaren Installationsraum |
| Befestigungsvereinbarung | d1 / M | Überprüft die Fixierungskompatibilität |
| Axiale Passform | L1 / L2 / L3 / L5 | Bestätigt die Installationslänge |
| Betriebsmedium | Tatsächliche Flüssigkeit | Unterstützt die Materialauswahl |
| Betriebsdienst | Temperatur / Druck / Geschwindigkeit | Prüft die Anwendungseignung |
| Vorhandenes Siegel | Foto / Muster / Zeichnung | Verbessert die Ersatzüberprüfung |
Dieser Ansatz ist besonders nützlich, wenn die Originalkennzeichnung der Dichtung unvollständig ist oder wenn ein Wartungsteam eine Dichtung einer älteren Pumpe austauscht.
Warum mit Qixing für M7N-Dichtungen arbeiten?
Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co., Ltd., liefert Gleitringdichtungen für industrielle Abnehmer und Ersatzanwendungen. Bei M7N-Projekten kann das Werk vor der Produktion Maßanforderungen, Sitzkonfigurationen, Materialkombinationen und Betriebsbedingungen überprüfen.
Für Käufer, die eine Gleitringdichtung mit mehreren Federn suchen, geht der Wert der technischen Kommunikation über die bloße Einholung eines Angebots hinaus. Durch die Bereitstellung genauer Geräteinformationen kann der Lieferant die Dichtung anhand der tatsächlichen Anwendung überprüfen und das Risiko von Maßabweichungen verringern.
Qixing unterstützt auch maßgeschneiderte Dienste und stichprobenbasiertes Matching. Für Ersatzanforderungen können Käufer Wellenabmessungen, Installationszeichnungen, Fotos oder ein vorhandenes Dichtungsmuster zusammen mit den Betriebsbedingungen bereitstellen.
Häufig gestellte Fragen
Welche Wellengrößen sind für die M7N Multi Spring Gleitringdichtung erhältlich?
Die M7N-Serie deckt Wellendurchmesser von 14 mm bis 100 mm ab.
Was ist der Temperaturbereich des M7N?
Der angegebene Betriebstemperaturbereich beträgt -20°C bis +190°C.
Was ist die maximale Druckstufe?
Der für den M7N angegebene maximale Betriebsdruck beträgt 1,2 MPa.
Was ist die maximale Gleitgeschwindigkeit?
Die maximal angegebene Gleitgeschwindigkeit beträgt 15 m/s.
Welcher stationäre Sitz ist Standard?
G9 ist der standardmäßige stationäre Sitz, während G6 und G4 als alternative Konfigurationen erhältlich sind.
Welche Flüssigkeiten kann der M7N verarbeiten?
Zu den typischen Anwendungen gehören sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten. Die endgültige Materialauswahl sollte auf dem tatsächlichen Medium und den Betriebsbedingungen basieren.
Kann ich einen M7N nur nach Wellendurchmesser auswählen?
Nein. Der Wellendurchmesser bestimmt die Grundgröße, aber D3, D2, D1, d1, L1, L2, L3, L5, Befestigungsgewinde M und Sitzkonfiguration sollten ebenfalls überprüft werden.
Kann Qixing mit einer bestehenden Gleitringdichtung mithalten?
Ja. Qixing kann ein vorhandenes Muster, Foto oder eine Maßzeichnung zusammen mit den Betriebsbedingungen der Pumpe überprüfen, um den passenden Ersatz zu unterstützen.
Welche Informationen sollte ich bei der Angebotsanfrage senden?
Geben Sie den Wellendurchmesser, die wichtigsten Installationsabmessungen, das Arbeitsmedium, die Temperatur, den Druck, die Geschwindigkeit, die Anforderungen an den stationären Sitz sowie alle verfügbaren Muster, Zeichnungen oder Fotos an.
Wie können Sie eine M7N-Lösung anfordern?
Die Auswahl der richtigen Gleitringdichtung beginnt mit genauen Maß- und Betriebsinformationen. Ganz gleich, ob Sie Ersatzdichtungen beschaffen, neue Pumpenausrüstung entwickeln oder industrielle Mengen kaufen, Qixing kann Ihnen dabei helfen, die erforderliche M7N-Konfiguration entsprechend Ihrer tatsächlichen Anwendung zu überprüfen. Für Spezifikationen, kundenspezifische Anforderungen, Musterabgleich oder Werksangebote,Kontaktieren Sie unsmit Ihrer Wellengröße, den Einbaumaßen, dem Arbeitsmedium, der Temperatur, dem Druck und der Geschwindigkeit, um eine passendere Dichtungslösung zu erhalten.
