M74 Multi-Feder-Gleitringdichtung
Die Qixing M74 Multi Spring Mechanical Seal passt in fast jeden europäischen Pumpenhohlraum. Mit einer Nennleistung von +190 °C und 1,2 MPa in Wellengrößen von 14 mm bis 100 mm ist sie die Gleitringdichtung mit mehreren Federn, die spezifiziert wird, wenn die Flexibilität des Sitzhohlraums und der Einsatz bei hohen Temperaturen wichtiger sind als maximaler Druck. Kaufen Sie direkt in der Qixing-Fabrik in China.
Auf einen Blick
| Sitzarten | G9 (DIN 24960)-Standard; G4- und G6-Alternativen |
| Temperatur | -20°C bis +190°C (FKM-Elastomer) |
| Druck | ≤ 1,2 MPa |
| Wellengeschwindigkeit | ≤ 15 m/s |
| Schaftgrößen | 14 mm bis 100 mm (30 Größen) |
| Konstruktion | Mehrere Schraubenfedern, einseitig, bidirektional |
| Vorlaufzeit | 3-7 Tage Lagerbestand; 15-25 Tage kundenspezifischer OEM |
Drei Sitztypen, eine Dichtungsreihe
Der Sitz entscheidet darüber, ob eine Dichtung in einen bestimmten Pumpenhohlraum fällt. Der M74 wird in drei Standardsitzen geliefert, so dass eine einzige Lagergröße die meisten Kreiselpumpengeometrien auf dem Markt abdeckt – weshalb MRO-Händler mehrere ältere Dichtungs-SKUs durch einen M74 ersetzen können:
- G9 (DIN 24960) -der Standardsitz und das gebräuchlichste europäische Profil; Ungefähr 70 % aller M74-Bestellungen werden damit ausgeliefert.
- G4 -Profil mit tieferem Hohlraum für ältere europäische Pumpengehäuse.
- G6 -Hohlraum im API-Stil für moderne Pumpenkörper.
Spezifikationen
| Parameter | Wert | Parameter | Wert |
| Wellendurchmesser | 14 mm bis 100 mm | Stationäres Gesicht | SiC / TC / Keramik |
| Temperatur | -20°C bis +190°C | Rotierendes Gesicht | Kohlenstoff / SiC / TC |
| Druck | ≤ 1,2 MPa | Elastomer | NBR / EPDM / FKM |
| Wellengeschwindigkeit | ≤ 15 m/s | Feder & Metall | SS304 / SS316 |

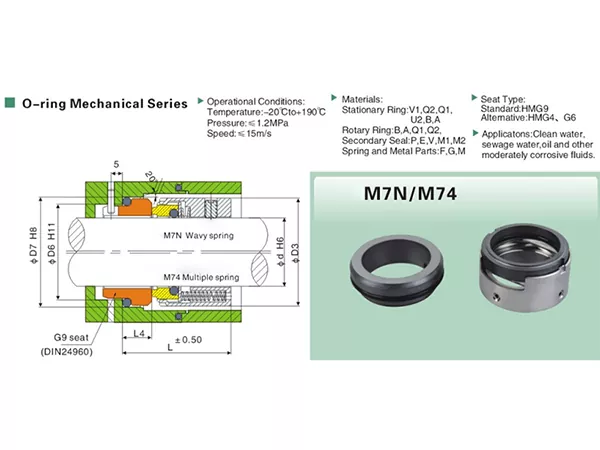

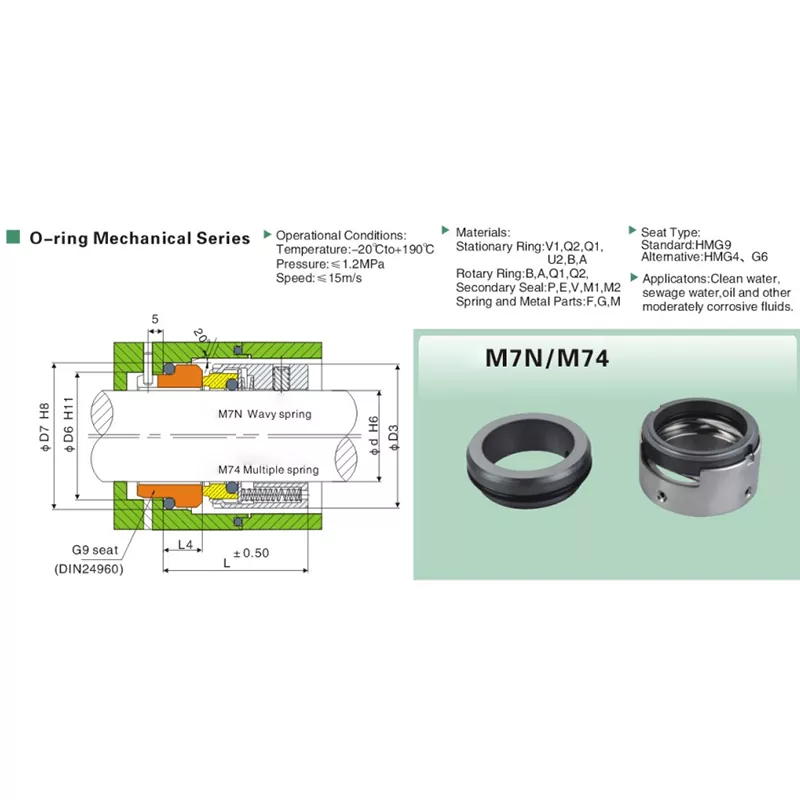

Maßtabelle
Alle Maße in Millimetern. Bestätigen Sie vor der Bestellung den Wellendurchmesser am Dichtungshohlraum.
| Modell | d | D3 | D6 | D7 | L | L4 |
| M74-14 | 14 | 25.0 | 21 | 25.0 | 35.0 | 10.0 |
| M74-16 | 16 | 27.0 | 23 | 27.0 | 35.0 | 10.0 |
| M74-18 | 18 | 33.0 | 27 | 33.0 | 37.5 | 11.5 |
| M74-20 | 20 | 35.0 | 29 | 35.0 | 37.5 | 11.5 |
| M74-22 | 22 | 37.0 | 31 | 37.0 | 37.5 | 11.5 |
| M74-24 | 24 | 39.0 | 33 | 39.0 | 40.0 | 11.5 |
| M74-25 | 25 | 40.0 | 34 | 40.0 | 40.0 | 11.5 |
| M74-28 | 28 | 43.0 | 37 | 43.0 | 42.5 | 11.5 |
| M74-30 | 30 | 45.0 | 39 | 45.0 | 42.5 | 11.5 |
| M74-32 | 32 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| M74-33 | 33 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| M74-35 | 35 | 50.0 | 44 | 50.0 | 45.0 | 11.5 |
| M74-38 | 38 | 55.0 | 49 | 56.0 | 45.0 | 14.0 |
| M74-40 | 40 | 57.0 | 51 | 58.0 | 45.0 | 14.0 |
| M74-43 | 43 | 60.0 | 54 | 61.0 | 45.0 | 14.0 |
| M74-45 | 45 | 62.0 | 56 | 63.0 | 45.0 | 14.0 |
| M74-48 | 48 | 65.0 | 59 | 66.0 | 45.0 | 14.0 |
| M74-50 | 50 | 67.0 | 62 | 70.0 | 47.5 | 15.0 |
| M74-53 | 53 | 70.0 | 65 | 73.0 | 47.5 | 15.0 |
| M74-55 | 55 | 72.0 | 67 | 75.0 | 47.5 | 15.0 |
| M74-58 | 58 | 79.0 | 70 | 78.0 | 52.5 | 15.0 |
| M74-60 | 60 | 81.0 | 72 | 80.0 | 52.5 | 15.0 |
| M74-63 | 63 | 84.0 | 75 | 83.0 | 52.5 | 15.0 |
| M74-65 | 65 | 86.0 | 77 | 85.0 | 52.5 | 15.0 |
| M74-68 | 68 | 89.0 | 81 | 90.0 | 52.5 | 18.0 |
| M74-70 | 70 | 91.0 | 83 | 92.0 | 60.0 | 18.0 |
| M74-75 | 75 | 99.0 | 88 | 97.0 | 60.0 | 18.0 |
| M74-80 | 80 | 104.0 | 95 | 105.0 | 60.0 | 18.2 |
| M74-85 | 85 | 109.0 | 100 | 110.0 | 65.0 | 18.2 |
| M74-90 | 90 | 114.0 | 105 | 115.0 | 65.0 | 18.2 |
| M74-95 | 95 | 119.0 | 110 | 120.0 | 65.0 | 17.2 |
| M74-100 | 100 | 124.0 | 115 | 125.0 | 65.0 | 17.2 |
So geben Sie Ihren M74 an
Vier Auswahlmöglichkeiten definieren eine M74-Mehrfeder-Gleitringdichtungsbestellung; Bestätigen Sie alles im Angebot und Qixing kümmert sich um den Rest:
- Schaftgröße -14 bis 100 mm, gemessen am Dichtungshohlraum (nicht am Typenschild der Pumpe).
- Sitztyp -G9-Standard, G4 oder G6; Für keinen der drei gibt es eine Vorlaufzeitstrafe.
- Gesichtspaar -Keramik/Kohlenstoff (sauberes Wasser), SiC/Kohlenstoff (Abwasser), SiC/SiC (heißes Öl), TC/Kohlenstoff (milde Chemikalien), TC/TC (starke Beanspruchung).
- Elastomer -NBR (Wasser), EPDM (Heißwasser, CIP, schwache Chemikalien), FKM (voller +190°C-Bereich und aggressive Medien).
Anwendungen
- Chemische Verarbeitung – mäßig korrosive Transfer- und Dosierpumpen (FKM-Elastomer)
- Pharmazeutik und Biotechnologie – Transferpumpen der USP-Klasse
- Lebensmittel, Getränke und Molkereiprodukte – CIP-Kreisläufe und Produkttransfer (EPDM-Elastomer)
- HVAC-Anlagenräume – Kaltwasser, Warmwasser und Kondensatorzirkulation
- Brauchwasser und Abwasser – Betrieb von Druckerhöhungs-, Transfer- und Hebeanlagen
- OEM-Pumpenherstellung – Großhandel mit Mehrfeder-Gleitringdichtungen für Private-Label-Plattformen
Herstellung
Die Flächen wurden auf eine Ebenheit von ≤ 0,0009 mm geläppt und optisch überprüft. Die Schließkraft mehrerer Federn wurde im Chargentest anhand eines Meistermessgeräts getestet. Der O-Ring-Härtemesser wurde bei der Eingangskontrolle überprüft. Defekte Teile werden verschrottet und nicht nachgearbeitet. Konformitätsbescheinigung, Materialzertifikate und Maßberichte sind auf Anfrage ohne Aufpreis für OEM-Kunden erhältlich.
Zitat
Senden Sie die Wellengröße, den Sitztyp, das Flächenpaar und das Medium für ein Angebot am selben Tag. Lagergrößen werden innerhalb von 3–7 Tagen versandt; OEM-Sonderbestellungen 15–25 Tage. Kaufen Sie die M74-Gleitringdichtung mit mehreren Federn direkt im Qixing-Werk in China zu OEM- und Großhandelspreisen.
