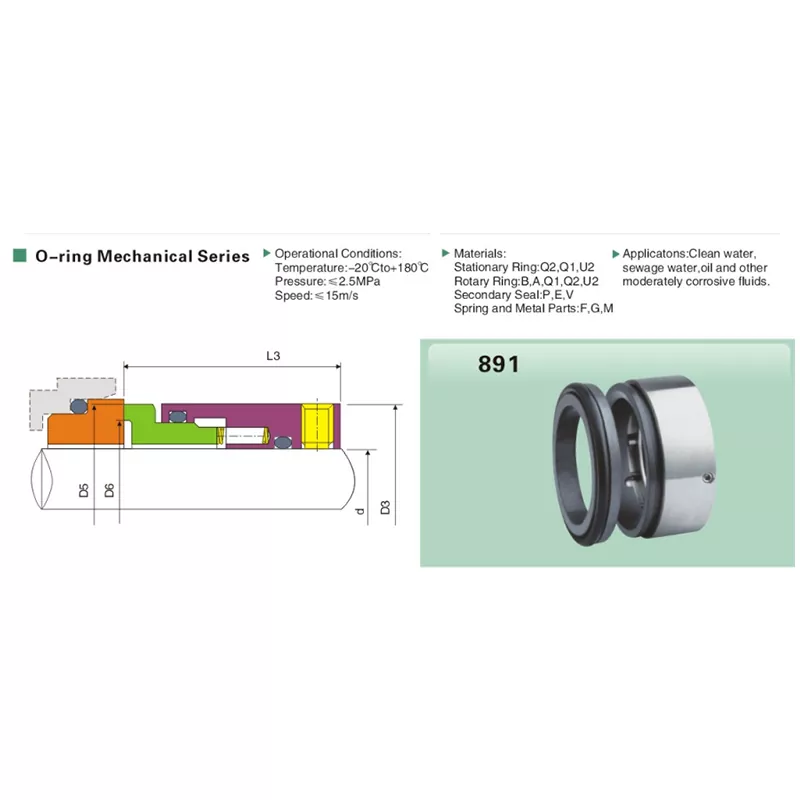

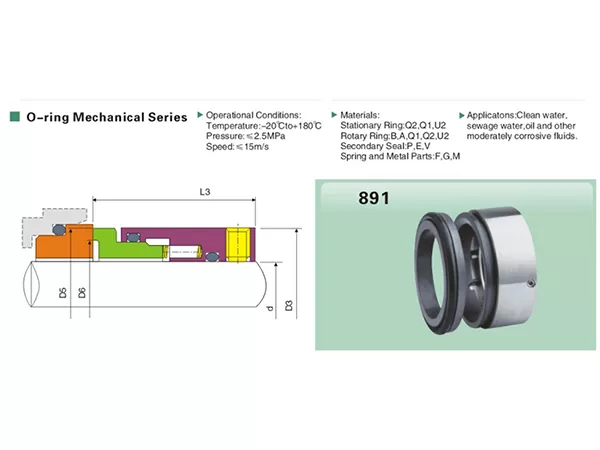

891 Gleitringdichtung mit mehreren Federn

Bei einer Gleitringdichtung mit mehreren Federn werden anstelle einer großen Feder mehrere kleine Schraubenfedern verwendet, die um den Dichtungskopf verteilt sind. Die Federn belasten die rotierende Fläche rundherum gleichmäßig, wodurch die Konstruktion mit höherem Druck und höherer Geschwindigkeit läuft als eine Einzelfederdichtung:

• Höherer Druck – bis zu 2,5 MPa, gegenüber etwa 1,0 MPa bei typischen Einzelfederdichtungen
• Gleichmäßige Flächenbelastung – kein rotierender High-Spot, daher gleichmäßige Abnutzung der Flächen
• Besser bei Geschwindigkeit und Fehlausrichtung – ausgewogene Federkraft läuft bei hohen Drehzahlen ruhiger

Bei Chemie-, Kohlenwasserstoff- und Prozesspumpen ist die Mehrfederkonstruktion der technische Standard. Die 891 ist die meistausgelieferte Mehrfeder-Gleitringdichtung des Qixing-Werks.

Warum Käufer sich für den 891 entscheiden

Zwei Gründe, die über den Bereich von 2,5 MPa / 15 m/s hinausgehen. Erstens metrisch und zöllig in einem Katalog: Nur wenige chinesische Dichtungsfabriken haben Zollgrößen auf Lager, daher ist die 891 Multi Spring Mechanical Seal eine natürliche Lösung für nordamerikanische Käufer, Schiffs-OEMs und Öl- und Gas-MROs, die Wellen in Bruchteilen von Zoll benötigen. Zweitens volle Materialflexibilität: jede Kombination aus Keramik-, Kohlenstoff-, SiC- oder TC-Oberflächen, NBR-/EPDM-/FKM-Elastomer und SS304-/SS316-/Hastelloy-Federn, spezifiziert bei der Bestellung ohne Werkzeugkosten über MOQ.

Spezifikationen

Abmessungen – metrisch (mm)

Der Wellendurchmesser d ist die Bohrung des Dichtungshohlraums. Vor der Bestellung bestätigen.

Abmessungen – Imperial

Zollwellengrößen von 1.000" bis 4.000" in 1/8"-Schritten, Bohrungen in Millimetern. Der zöllige Bereich ist bei dieser Größe und Lieferzeit einzigartig bei Qixing.

Anwendungen

• Chemische Verarbeitung – Säure-, Alkali- und Lösungsmittelübertragung (FKM + TC/SiC-Oberflächen)
• Ölraffination und Petrochemie – Pumpen für leichte und schwere Kohlenwasserstoffe
• Wasser und Abwasser – Hochdruck-Booster- und Hebepumpen
• Zellstoff und Papier – Schwarzlauge, Siebwasser, Hilfskessel für die Rückgewinnung
• Marine und Schiffbau – Meerwasserkühlung, Ballast, Ladungstransfer (imperiale Dimensionierung)
• Bergbau – Schlammtransport mit TC/TC-Stirnflächenpaar
• Herstellung von OEM-Pumpen – Großhandel mit Gleitringdichtungen mit mehreren Federn

Herstellung

Die Flächen wurden auf eine Ebenheit von ≤ 0,0009 mm geläppt und optisch überprüft. Mehrfachfederbelastungen, seriengeprüft anhand eines Meistermessgeräts. Federmetallurgie abgestimmt auf die Medien bei Bestellung. Jedes Siegel trägt eine rückverfolgbare Chargennummer; Konformitätsbescheinigung und Materialzertifikat werden mit der Bestellung ohne Aufpreis für OEM- und MRO-Kunden mitgeliefert.

Häufig gestellte Fragen

Wie unterscheidet sich die 891 von einer Einzelfederdichtung?

Eine Einzelfederdichtung belastet die Fläche an einem Punkt, der sich mit der Welle dreht, was zu ungleichmäßigem Verschleiß und einem Höchstdruck von etwa 1,0 MPa führt. Der 891 verwendet mehrere Federn für eine gleichmäßige Belastung und eine etwa 2,5-fache Druckkapazität. Oberhalb von 1,0 MPa oder 13 m/s ist die Mehrfederausführung die Standardwahl.

Was ist der maximale Druck des 891?

2,5 MPa kontinuierlich, bidirektional. Kurze Spitzen mit höherem Druck sind tolerierbar, sollten jedoch bei der Angebotserstellung mit Qixing besprochen werden, sodass das richtige Flächenpaar und die richtige Federqualität angegeben werden.

Liefern Sie den 891 in zölligen Wellengrößen?

Ja – 1.000" bis 4.000" in 1/8"-Schritten, neben metrischen 25-100 mm. Imperiale Lieferungen mit der gleichen Lieferzeit wie metrische, ohne zusätzliche Werkzeugkosten über MOQ.

Kann der 891 mit aggressiven Chemikalien umgehen?

Mit TC/SiC- oder TC/TC-Oberflächen und FKM-Elastomer kommt es mit schwachen bis mäßigen Säuren, Laugen und Lösungsmitteln zurecht. Für starke Säuren oder aggressive Hochtemperaturanwendungen verwenden Sie stattdessen die chemikalienbeständige Gleitringdichtung Qixing 58B / 59B.

Zitat

Senden Sie die Wellengröße, das Deckmaterialpaar und das Medium für ein Angebot noch am selben Tag. Lagergrößen werden innerhalb von 3–7 Tagen versandt; OEM-Sonderbestellungen 15–25 Tage. Kaufen Sie die Multi-Feder-Gleitringdichtung 891 direkt im Qixing-Werk in China zu OEM- und Großhandelspreisen.
