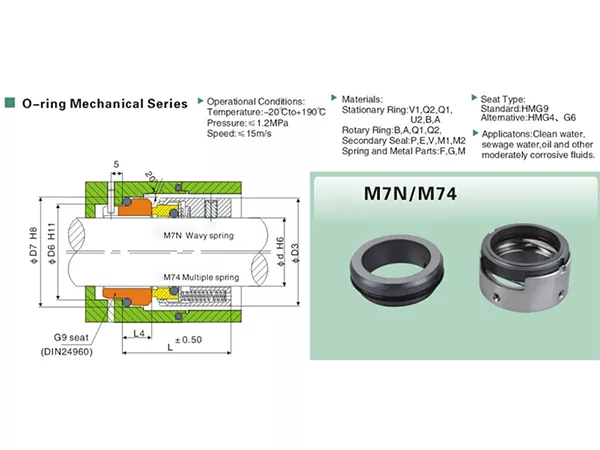

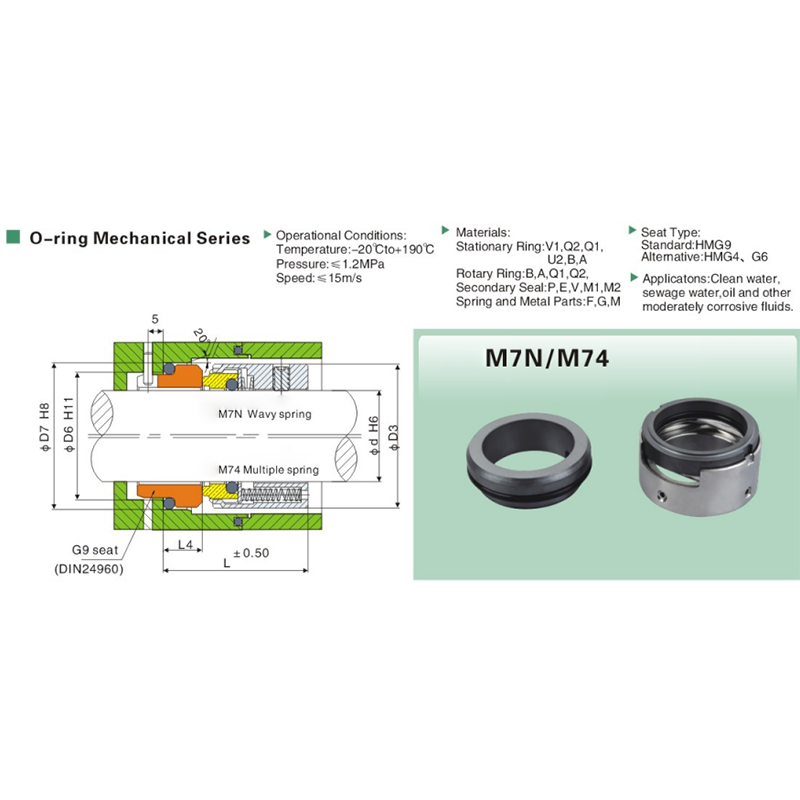

M7N Multi-Feder-Gleitringdichtung

Die Multifeder-Gleitringdichtung M7N verwendet eine O-Ring-Sekundärdichtungsanordnung und eine federbelastete rotierende Dichtungsstruktur. Sein großer metrischer Größenbereich macht es praktisch für neue Pumpenkonstruktionen, routinemäßige Wartungs- und Austauschprojekte, bei denen es auf die Maßanpassung ankommt.

Das M7N-Größensystem deckt Wellendurchmesser von 14 mm bis 100 mm ab. Bei Austauscharbeiten sollte der Wellendurchmesser zusammen mit D3, D2, D1, d1, L1, L2, L3, L5 und der Gewindebefestigungsgröße M überprüft werden. Die Abstimmung dieser Maße vor der Produktion hilft, Installationsprobleme zu vermeiden, die dadurch entstehen, dass man sich allein auf den Modellnamen verlässt.

Hauptmerkmale

• O-Ring-Gleitringdichtung für industrielle Pumpenanwendungen.
• Verfügbarer Wellendurchmesserbereich: 14–100 mm.
• Betriebstemperaturbereich: -20 °C bis +190 °C.
• Maximaler Betriebsdruck: 1,2 MPa.
• Maximale Gleitgeschwindigkeit: 15 m/s.
• Standardmäßiger stationärer Sitz: G9.
• Alternative stationäre Sitze: G6 und G4.
• Mehrere Materialcode-Optionen für Dichtungsflächen, Sekundärdichtungen, Federn und Metallteile.
• Geeignet für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.
• Detaillierte metrische Abmessungen unterstützen den OEM- und Ersatzabgleich.

Technische Spezifikationen

Materialauswahl

Der M7N unterstützt mehrere Material-Code-Kombinationen für unterschiedliche Betriebsbedingungen. Die endgültige Kombination sollte anhand des tatsächlichen Mediums, der Temperatur, des Drucks und der Geschwindigkeit und nicht nur anhand der Modellnummer ausgewählt werden.

• Stationärer Ring: V1 / Q1 / Q2 / U2 / B / A
• Drehring: B / A / Q1 / Q2
• Sekundärdichtung: P / E / V / M1 / ​​M2
• Feder- und Metallteile: F / G / M

Sitzplatzauswahl

G9 ist der standardmäßige stationäre Sitz für den M7N, während G6 und G4 als alternative Sitzoptionen erhältlich sind. Bei Austauschprojekten sollten vor dem Wechsel des Sitztyps die vorhandenen Abmessungen des stationären Sitzes überprüft werden, da die Sitzkonfiguration Auswirkungen auf die Einbaupassung hat.

Anwendungshinweise

Die Multifeder-Gleitringdichtung M7N eignet sich für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten. Bei Abwasser-, Öl- oder Korrosionsanwendungen sollten die tatsächliche Flüssigkeitszusammensetzung und -temperatur in die Anfrage einbezogen werden, damit die Oberflächen- und Sekundärdichtungsmaterialien überprüft werden können.

Wenn die Anwendung nahe der oberen Druck-, Temperatur- oder Geschwindigkeitsgrenzen arbeitet, empfiehlt Qixing, vor der Produktion die vollständigen Betriebsbedingungen zu bestätigen.

So wählen Sie die richtige M7N-Größe aus

• Bestätigen Sie den Wellendurchmesser d.
• Vergleichen Sie D3, D2 und D1 mit dem verfügbaren radialen Einbauraum.
• Überprüfen Sie d1 auf die Befestigung und Sitzanordnung.
• Vergleichen Sie L1, L2, L3 und L5 mit der vorhandenen Dichtungs- oder Gerätezeichnung.
• Bestätigen Sie die Gewindebefestigungsgröße M.
• Stellen Sie das eigentliche Arbeitsmedium bereit.
• Stellen Sie Betriebstemperatur, Druck und Geschwindigkeit bereit.
• Senden Sie bei Ersatzbestellungen aussagekräftige Fotos, ein altes Muster oder eine Maßzeichnung.

Ersatzabgleich

Für Austauscharbeiten sollte der M7N sowohl hinsichtlich der Abmessungen als auch der Modellbezeichnung übereinstimmen. Der Wellendurchmesser gibt die Grundgröße an, aber auch die radialen Abmessungen, axialen Längen und Befestigungsdetails müssen zur vorhandenen Anlage passen.

Warum Qixing wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Bei M7N-Projekten kann unser Werk Größe, Sitzkonfiguration, Materialanforderungen und Ersatzabmessungen anhand von Betriebsdaten, Mustern und Zeichnungen überprüfen.

Wenn die ursprüngliche Modellmarkierung unvollständig ist, bietet Qixing durch die Angabe der Wellengröße und der wichtigsten Einbaumaße eine klarere Grundlage für die Produktabstimmung vor Angebot und Produktion.

Häufig gestellte Fragen

Welcher Größenbereich ist für die M7N-Gleitringdichtung mit mehreren Federn verfügbar?

Der M7N ist für Wellendurchmesser von 14 mm bis 100 mm erhältlich.

Was ist der Betriebstemperaturbereich?

Der Betriebstemperaturbereich beträgt -20°C bis +190°C.

Was ist der maximale Betriebsdruck?

Der maximale Betriebsdruck beträgt 1,2 MPa.

Was ist die maximale Gleitgeschwindigkeit?

Die maximale Gleitgeschwindigkeit beträgt 15 m/s.

Welcher stationäre Sitz ist Standard beim M7N?

G9 ist der Standardsitz, alternativ sind G6 und G4 erhältlich.

Mit welchen Flüssigkeiten kann der M7N verwendet werden?

Typische Medien sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.

Welche Maße sollte ich für einen Ersatz prüfen?

Überprüfen Sie d, D3, D2, D1, d1, L1, L2, L3, L5 und das Befestigungsgewinde M anhand der vorhandenen Installation.

Kann ich nur nach Wellendurchmesser bestellen?

Der Wellendurchmesser gibt die Basisgröße an, die übrigen radialen und axialen Abmessungen sollten jedoch ebenfalls bestätigt werden.

Kann Qixing mit einem vorhandenen M7N-Beispiel mithalten?

Ja. Qixing kann ein Muster, Fotos oder Zeichnungen zusammen mit den Betriebsbedingungen überprüfen.

Welche Informationen sollte ich für ein Angebot angeben?

Geben Sie die Wellengröße, die Schlüsselabmessungen, das Arbeitsmedium, die Temperatur, den Druck, die Geschwindigkeit, den Sitzbedarf und alle verfügbaren Muster oder Zeichnungen an.

M7N-Maßtabelle

Die Abmessungen sind in Millimetern angegeben. Überprüfen Sie vor der Produktion kritische Abmessungen anhand der vorhandenen Installation.
