M74D Multi-Feder-Gleitringdichtung

Als Anwendungsmedien sind in den Produktspezifikationen sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten aufgeführt. Der standardmäßige stationäre Sitz ist G92, während G9, G4 und G6 als alternative Sitzoptionen aufgeführt sind.

Hauptmerkmale

• M74D-Mehrfeder-Gleitringdichtung mit O-Ring-Sekundärdichtungsdesign.
• Doppelte Gleitringdichtungsanordnung, wie in der Produktspezifikationszeichnung dargestellt.
• Verfügbarer Schaftgrößenbereich: 18–100 mm.
• Betriebstemperaturbereich: -20 °C bis +180 °C.
• Maximaler angegebener Betriebsdruck: 2,5 MPa.
• Maximale angegebene Gleitgeschwindigkeit: 15 m/s.
• Standard-Sitztyp: G92; alternative Sitztypen: G9, G4 und G6.
• Für stationäre Ringe, Drehringe, Sekundärdichtungen, Federn und Metallteile sind mehrere Materialcode-Optionen aufgeführt.
• Gelistet für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.

Technische Spezifikationen

Anwendungen

Die M74D-Gleitringdichtung mit mehreren Federn kann für die Handhabung von Geräten in Betracht gezogen werden:

• Sauberes Wasser
• Abwasser
• Öl
• Andere mäßig korrosive Flüssigkeiten

Bei Flüssigkeiten außerhalb dieser aufgeführten Kategorien prüfen Sie vor der Auswahl die Kompatibilität von Oberfläche und Elastomer.

Materialauswahl

Materialoptionen werden durch Auswahlcodes identifiziert. Zu den verfügbaren Codes gehören:

• Stationärer Ring: V1 / Q1 / Q2 / U2 / B / A
• Drehring: B / A / Q1 / Q2 / U2
• Sekundärdichtung: P / E / V / M1 / ​​M2
• Feder- und Metallteile: F / G / M

So wählen Sie die richtige M74D-Dichtung aus

Für eine schnellere Modellbestätigung und Angebotserstellung geben Sie bitte bei Ihrer Anfrage die folgenden Informationen an:

• Erforderlicher Wellendurchmesser (d).
• Arbeitsmedium / Flüssigkeit.
• Betriebstemperatur.
• Betriebsdruck.
• Rotations- oder Gleitgeschwindigkeit.
• Erforderliche Materialcodekombination, falls bereits angegeben.
• Erforderlicher Sitztyp (G92, G9, G4 oder G6), sofern bekannt.
• Vorhandenes Dichtungsmodell, Abmessungen oder klare Fotos für Ersatzanfragen.

Überlegungen zum M74D-Design und zur Auswahl

Das Produkt ist Teil der M74D in der O-Ring-Gleitringdichtungsserie und weist eine doppelte Gleitringdichtungsanordnung auf. Zur Auswahl sollten die Modellbezeichnung zusammen mit Wellendurchmesser, Einbaumaßen, Sitzanordnung, Material-Code-Kombination und realen Betriebsbedingungen überprüft werden.

Die M74D-Größentabelle deckt Wellendurchmesser von 18 mm bis 100 mm ab. Mit zunehmender Wellengröße ändern sich mehrere Einbaumaße, sodass eine Ersatzbestellung nicht nur auf der Bezeichnung M74D basieren sollte. Bestätigen Sie den Wellendurchmesser und vergleichen Sie die aufgeführten Abmessungen D6, D7, D3, d1, L3, L4 und L9 mit der vorhandenen Installation.

Die Produktspezifikationen geben einen Betriebsbereich von -20 °C bis +180 °C, einen Druck von bis zu 2,5 MPa und eine Gleitgeschwindigkeit von bis zu 15 m/s an. Die praktische Grenze einer ausgewählten Konfiguration kann auch von der tatsächlichen Materialkombination, den Flüssigkeitseigenschaften und den Gerätebedingungen abhängen. Anwendungen nahe der aufgeführten Grenzwerte sollten daher mit vollständigen Betriebsdaten geprüft werden.

G92 ist als Standardsitz aufgeführt, während G9, G4 und G6 als Alternativen aufgeführt sind. Die Seite mit den Produktspezifikationen bietet keinen detaillierten Leistungsvergleich zwischen diesen Sitzoptionen. Daher sollte die richtige Wahl anhand der vorhandenen Installations- und Abmessungsanforderungen bestätigt werden und nicht allein aus dem Sitzcode abgeleitet werden.

Ersatz- und Beschaffungsabgleich

Für den Ersatzteilkauf ist die M74D-Bezeichnung ein nützlicher Ausgangspunkt, die Bestätigung der Abmessungen ist jedoch wichtig. Um das Hin und Her während des Angebots zu reduzieren, geben Sie die vorhandene Dichtungsreferenz, die Wellengröße, die verfügbaren Einbaumaße, das Arbeitsmedium, die Temperatur, den Druck, die Geschwindigkeit, die Sitzanforderungen und alle bekannten Materialcodes an.

Wenn die ursprüngliche Dichtungsmarkierung abgenutzt oder unklar ist, können klare Fotos der vollständigen Dichtung, des stationären Sitzes und der Maßangaben als unterstützende Informationen verwendet werden. Dadurch lässt sich feststellen, ob die gewünschte Größe mit der vorhandenen Baugruppe übereinstimmt, ohne Anspruch auf universelle Austauschbarkeit zu erheben.

Hinweise zur Anwendungsauswahl

In den Produktspezifikationen sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten aufgeführt. Diese Kategorien können dennoch sehr unterschiedliche Betriebsbedingungen darstellen. Geben Sie bei Abwasser, das suspendierte Partikel, Öle mit Zusätzen oder korrosive Medien unsicherer Zusammensetzung enthält, die tatsächlichen Mediendetails an, bevor Sie die Material-Code-Kombination bestätigen.

Für Medien außerhalb der Beschreibung der Produktspezifikationen sollte Qixing die erforderlichen Bedingungen prüfen, bevor eine Konfiguration vorgelegt wird. Für Medien außerhalb dieses Bereichs überprüft Qixing die Betriebsbedingungen und die Materialkompatibilität, bevor eine Konfiguration bestätigt wird.

Warum Qixing als Ihren M74D-Hersteller wählen?

Als Hersteller und Fabrik für M74D-Mehrfeder-Gleitringdichtungen kann Qixing Sie bei der Produktanpassung und kundenspezifischen Auswahl auf der Grundlage Ihrer Wellengröße, Installationsabmessungen, Arbeitsmediums und Betriebsdaten unterstützen. Bei Ersatzanfragen kann unser Werk Maßangaben und Fotos zusammen mit der Modellreferenz prüfen, sodass das Angebot auf den tatsächlichen Auswahlparametern basiert. Dies hilft Käufern, direkt mit einem Hersteller zu kommunizieren und gleichzeitig unbegründete Austauschbarkeitsansprüche zu vermeiden.

FAQ

Welche Größen sind für die M74D Multi Spring Gleitringdichtung erhältlich?

In den Produktspezifikationen sind M74D-Größen von 18 mm bis 100 mm Wellendurchmesser aufgeführt.

Was sind die Betriebsgrenzen des M74D?

Der aufgeführte Betriebsbereich beträgt -20 °C bis +180 °C, Druck bis zu 2,5 MPa und Gleitgeschwindigkeit bis zu 15 m/s.

Mit welchen Flüssigkeiten kann der M74D verwendet werden?

In den Produktspezifikationen sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten aufgeführt.

Welche Sitzarten gibt es?

G92 ist als Standardsitz aufgeführt. Als alternative Sitzplätze sind G9, G4 und G6 aufgeführt.

Ist die M74D eine doppelte Gleitringdichtung?

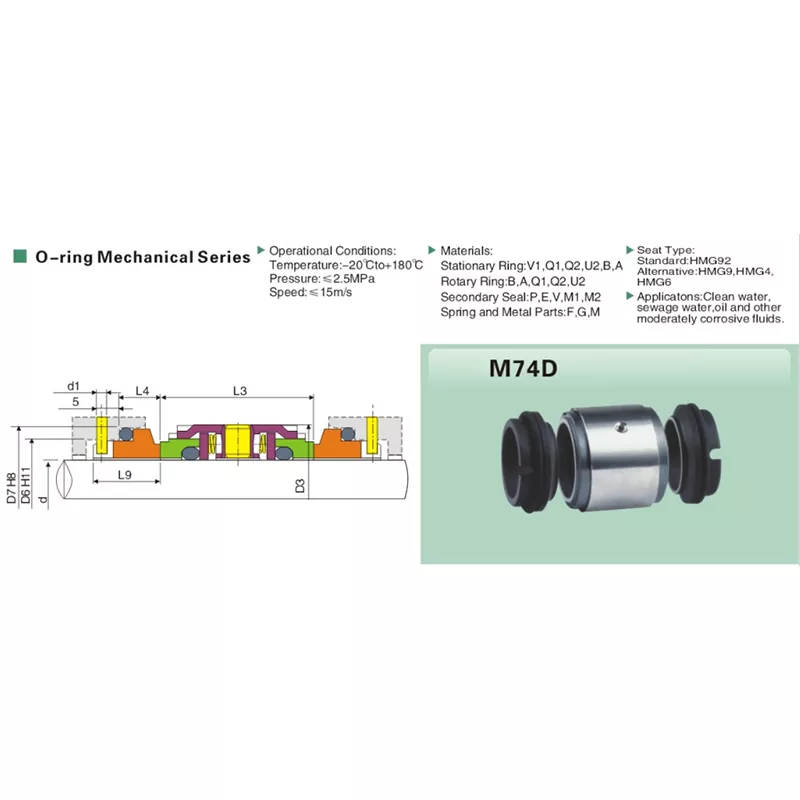

Die Produktspezifikationszeichnung zeigt den M74D als doppelte Gleitringdichtungsanordnung innerhalb der O-Ring-Mechanikserie.

Wie wähle ich die richtige M74D-Größe aus?

Beginnen Sie mit dem Wellendurchmesser und überprüfen Sie dann die aufgeführten Abmessungen D6, D7, D3, d1, L3, L4 und L9 zusammen mit den Betriebsbedingungen.

Kann der M74D für stark korrosive Flüssigkeiten eingesetzt werden?

In den Produktspezifikationen sind nur andere mäßig korrosive Flüssigkeiten aufgeführt. Für einen stärker korrosiven Einsatz ist vor der Auswahl eine Materialkompatibilität und eine vollständige Bestätigung der Betriebsbedingungen erforderlich.

Welche Informationen sollte ich für ein M74D-Angebot senden?

Senden Sie Wellendurchmesser, Arbeitsmedium, Temperatur, Druck, Geschwindigkeit, Sitzanforderung und alle bekannten Materialcodes. Fügen Sie zum Austausch das vorhandene Modell, die Abmessungen und die Fotos bei.

Was ist der Unterschied zwischen G92-, G9-, G4- und G6-Sitzen?

In den Produktspezifikationen wird G92 als Standard und G9, G4 und G6 als Alternativen genannt, es wird jedoch kein detaillierter Leistungsvergleich angeboten. Die Auswahl sollte daher auf Installations- und Maßanforderungen basieren.

Reicht die Modellnummer allein aus, um eine Ersatzdichtung M74D zu bestellen?

Nicht immer. Eine zuverlässigere Übereinstimmung sollte neben der Modellbezeichnung auch Wellengröße, Einbaumaße, Sitzanordnung und Betriebsbedingungen umfassen.

M74D-Maßtabelle

Die Abmessungen werden in Millimetern angegeben. Die folgenden Modellnamen verwenden die nach Qixing gerichtete Bezeichnung M74D.
