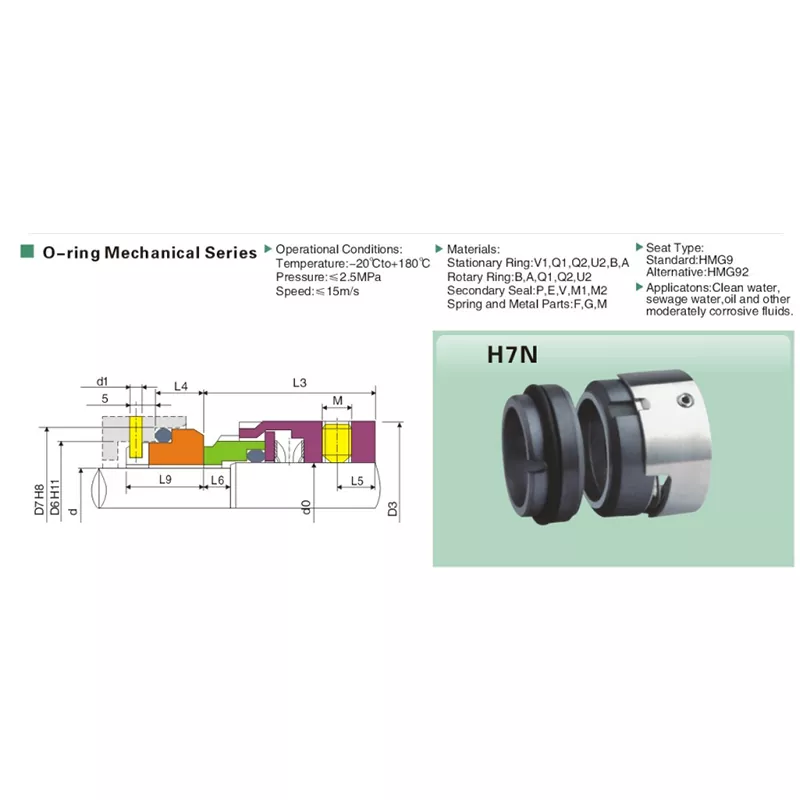

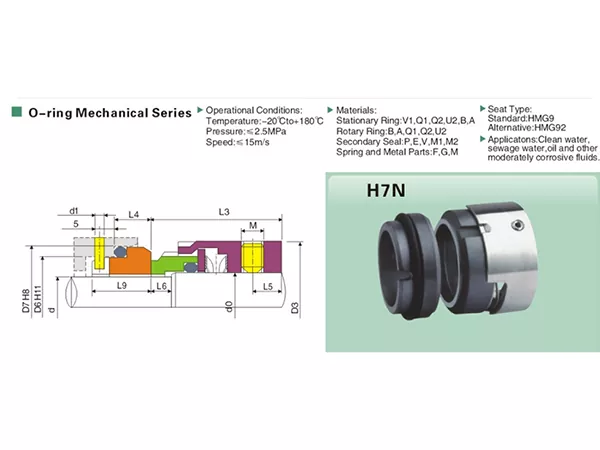

H7N-Gleitringdichtung mit mehreren Federn

Die Qixing H7N Multi-Feder-Gleitringdichtung ist eine O-Ring-Gleitringdichtung, die für ein breites Spektrum von Flüssigkeitshandhabungsanwendungen entwickelt wurde. Es ist für Wellengrößen von 14 mm bis 100 mm erhältlich und unterstützt Betriebstemperaturen von -20 °C bis +180 °C, Drücke bis 2,5 MPa und Gleitgeschwindigkeiten bis 15 m/s. Die Dichtung kann entsprechend den Anwendungsanforderungen mit mehreren Kombinationen aus Flächen-, Sekundärdichtungs-, Feder- und Metallteilmaterialien konfiguriert werden.

Zu den typischen für H7N aufgeführten Medien gehören sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten. Der Standardsitztyp ist G9, alternativ ist G92 erhältlich.

Hauptmerkmale

• H7N-Mehrfeder-Gleitringdichtung mit O-Ring-Sekundärdichtungsdesign.
• Verfügbarer Schaftgrößenbereich: 14–100 mm.
• Betriebstemperaturbereich: -20 °C bis +180 °C.
• Maximaler Betriebsdruck: 2,5 MPa.
• Maximale Gleitgeschwindigkeit: 15 m/s.
• Standard-Sitztyp: G9; alternativer Sitztyp: G92.
• Für stationäre Ringe, Drehringe, Sekundärdichtungen, Federn und Metallteile sind Materialcode-Optionen verfügbar.
• Geeignet für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten, wie in den Produktspezifikationen aufgeführt.

Technische Spezifikationen

Anwendungen

Die H7N-Gleitringdichtung mit mehreren Federn kann für die Handhabung von Geräten in Betracht gezogen werden:

• Sauberes Wasser
• Abwasser
• Öl
• Andere mäßig korrosive Flüssigkeiten

Bei Flüssigkeiten außerhalb dieser aufgeführten Kategorien prüfen Sie vor der Auswahl die Kompatibilität von Oberfläche und Elastomer.

Materialauswahl

Materialoptionen werden durch Auswahlcodes identifiziert. Zu den verfügbaren Codes gehören:

• Stationärer Ring: V1 / Q1 / Q2 / U2 / B / A
• Drehring: B / A / Q1 / Q2 / U2
• Sekundärdichtung: P / E / V / M1 / ​​M2
• Feder- und Metallteile: F / G / M

So wählen Sie die richtige H7N-Dichtung aus

Für eine schnellere Modellbestätigung und Angebotserstellung geben Sie bitte bei Ihrer Anfrage die folgenden Informationen an:

• Erforderlicher Wellendurchmesser (d).
• Arbeitsmedium / Flüssigkeit.
• Betriebstemperatur.
• Betriebsdruck.
• Rotations- oder Gleitgeschwindigkeit.
• Erforderliche Materialcodekombination, falls bereits angegeben.
• Erforderlicher Sitztyp (G9 oder G92), sofern bekannt.

Überlegungen zum H7N-Design und zur Auswahl

Das Produkt ist als H7N als Teil einer O-Ring-Gleitringdichtungsserie klassifiziert und weist eine Mehrfederausführung auf. Bei der Produktauswahl besteht der wichtigste Schritt darin, die Dichtungsgröße, Betriebsgrenzen, Sitzanordnung und Material-Code-Kombination an die tatsächliche Ausrüstung und die Flüssigkeitsbedingungen anzupassen, anstatt sich nur auf den Modellnamen zu verlassen.

Die H7N-Serie deckt Wellendurchmesser von 14 mm bis 100 mm ab. Da sich die Maßtabelle mit der Wellengröße ändert, sollten Käufer, die eine vorhandene Dichtung austauschen, vor der Bestellung den Wellendurchmesser und die aufgeführten Einbaumaße vergleichen. Dies ist besonders wichtig, wenn die H7N als Ersatz für eine vorhandene Gleitringdichtung beschafft wird.

Die Produktspezifikationen geben einen Temperaturbereich von -20 °C bis +180 °C, einen maximalen Druck von 2,5 MPa und eine maximale Gleitgeschwindigkeit von 15 m/s an. Diese Werte beschreiben den aufgeführten Betriebsbereich, die endgültige Nutzungsgrenze kann jedoch auch von den ausgewählten Oberflächen- und Elastomermaterialien, dem geförderten Medium und den tatsächlichen Gerätebedingungen abhängen. Wenn die Anwendung nahe an den angegebenen Grenzwerten liegt, geben Sie zur Bestätigung die vollständigen Betriebsdaten an.

For the stationary seat, G9 is listed as the standard option and G92 as an alternative. Wenn eine Ersatzdichtung an eine bestehende Installation angepasst werden soll, sollten der Sitztyp und die relevanten Abmessungen zusammen mit der rotierenden Dichtungsbaugruppe bestätigt werden.

Ersatz- und Beschaffungsabgleich

Für Austausch- und Kaufanfragen ist die H7N-Modellbezeichnung ein nützlicher Ausgangspunkt, sie sollte jedoch durch Maß- und Betriebsinformationen unterstützt werden. Durch die Angabe der folgenden Details kann das Hin und Her bei der Modellbestätigung reduziert werden:

• Vorhandenes Siegelmodell oder Referenz, falls verfügbar.
• Wellendurchmesser und wichtige Einbaumaße.
• Pumpen- oder Geräteinformationen, sofern verfügbar.
• Arbeitsmedium und ob Feststoffe oder korrosive Bestandteile vorhanden sind.
• Normale und maximale Betriebstemperatur und -druck.
• Drehzahl bzw. erforderliche Gleitgeschwindigkeit.
• Bevorzugter Sitztyp und Material-Code-Kombination, falls bereits angegeben.

Wenn das Originalsiegel abgenutzt ist oder die Modellmarkierung unklar ist, ist die Maßübereinstimmung besonders wichtig. Ein klares Foto der alten Dichtung zusammen mit der Wellengröße und den Betriebsbedingungen kann ebenfalls als unterstützende Informationen für die Produktanpassung verwendet werden.

Hinweise zur Anwendungsauswahl

In den Produktspezifikationen sind für diese Serie sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten aufgeführt. Diese Kategorien decken unterschiedliche chemische und Betriebsbedingungen ab, daher reicht der Flüssigkeitsname allein nicht aus, um die endgültige Materialkombination zu bestimmen. Geben Sie bei Abwasser oder Flüssigkeiten, die suspendierte Partikel enthalten, sowie bei Ölen oder korrosiven Medien mit ungewöhnlichen Zusätzen die tatsächlichen Mediendetails an, bevor Sie die Dichtungsmaterialien bestätigen.

Bei Anwendungen außerhalb der in den Produktspezifikationen genannten Medienkategorien sollte Qixing zunächst die geforderten Betriebsbedingungen und Materialverträglichkeit prüfen, bevor eine Konfiguration vorgelegt wird. Dadurch wird vermieden, dass für den H7N ein nicht unterstützter Anspruch auf universelle Verwendung geltend gemacht wird.

Warum Qixing als Ihren H7N-Hersteller wählen?

Als Hersteller und Fabrik für H7N-Mehrfeder-Gleitringdichtungen kann Qixing Sie bei der Produktanpassung und kundenspezifischen Auswahl auf der Grundlage Ihrer Wellengröße, Installationsabmessungen, Arbeitsmediums und Betriebsdaten unterstützen. Bei Ersatzanfragen kann unser Werk vor der Angebotserstellung Maßangaben und Fotos zusammen mit der Modellreferenz prüfen. Dieser herstellerbasierte Workflow hilft Käufern, die angeforderte Konfiguration zu bestätigen und gleichzeitig die Auswahl auf den bereitgestellten technischen Daten zu stützen.

FAQ

Welche Größen sind für die H7N Multi Spring Gleitringdichtung erhältlich?

In den Produktspezifikationen sind H7N-Größen von 14 mm bis 100 mm Wellendurchmesser aufgeführt.

Was sind die Betriebsgrenzen des H7N?

Der aufgeführte Betriebsbereich beträgt -20 °C bis +180 °C, Druck bis zu 2,5 MPa und Gleitgeschwindigkeit bis zu 15 m/s.

Mit welchen Flüssigkeiten kann das H7N verwendet werden?

In den Produktspezifikationen sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten aufgeführt.

Welche Sitzarten gibt es?

Der aufgeführte Standardsitz ist G9 und der alternative Sitz ist G92.

Wie wähle ich die richtige H7N-Größe aus?

Beginnen Sie mit dem Wellendurchmesser und bestätigen Sie dann die Maßanforderungen und Betriebsbedingungen anhand der Größentabelle.

Kann ich H7N für eine stark korrosive Flüssigkeit verwenden?

In den Produktspezifikationen sind nur mäßig korrosive Flüssigkeiten aufgeführt. Bei stärker korrosiven Medien sollten vor der Auswahl die Materialverträglichkeit und die vollständigen Betriebsbedingungen bestätigt werden.

Welche Informationen sollte ich für ein H7N-Angebot senden?

Senden Sie den erforderlichen Wellendurchmesser, das Arbeitsmedium, die Betriebstemperatur, den Druck, die Geschwindigkeit und alle bekannten Sitz- oder Materialcodeanforderungen. Wenn es sich bei der Anfrage um einen Ersatz handelt, geben Sie die vorhandene Modellreferenz und die verfügbaren Abmessungen an.

Was ist der Unterschied zwischen den Optionen G9 und G92?

The product specifications identify G9 as the standard seat and G92 as an alternative seat. Da kein detaillierter Leistungsvergleich möglich ist, sollte die richtige Wahl anhand der Installations- und Maßanforderungen bestätigt werden.

Kann die H7N-Materialkombination für verschiedene Medien geändert werden?

In den Produktspezifikationen sind mehrere Materialcodes für den stationären Ring, den Drehring, die Sekundärdichtung, die Feder und die Metallteile aufgeführt. Die endgültige Kombination sollte entsprechend dem Fördermedium und den Betriebsbedingungen ausgewählt werden.

Reicht die Modellnummer allein aus, um eine Ersatz-H7N-Dichtung zu bestellen?

Nicht immer. Für eine zuverlässigere Austauschübereinstimmung bestätigen Sie zusätzlich zur Modellbezeichnung den Wellendurchmesser, die Maßdaten, die Sitzanordnung und die Betriebsbedingungen.

Käufer, die nach einem Hersteller, einer Fabrik oder einem Lieferanten für H7N-Gleitringdichtungen mit mehreren Federn suchen, sollten vor dem Kauf die Abstimmung von Größe und Betriebsbedingungen durchführen. Qixing kann die individuelle Auswahl unterstützen, indem es Wellendurchmesser, Medium, Druck, Temperatur, Geschwindigkeit, Sitztyp und verfügbare Materialcodes vor dem Werksangebot und der Produktionsbestätigung überprüft.

H7N-Maßtabelle

Die Abmessungen werden in Millimetern angegeben. Die folgenden Modellnamen verwenden die nach Qixing gerichtete H7N-Bezeichnung.
