H74D Multi-Feder-Gleitringdichtung

In den Produktspezifikationen sind Betriebstemperaturen von -20 °C bis +180 °C, Drücke bis 2,5 MPa und Gleitgeschwindigkeiten bis 15 m/s aufgeführt. Als Einsatzmedien werden sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten aufgeführt. G92 ist der standardmäßige stationäre Sitz, wobei G9, G4 und G6 als Alternativen aufgeführt sind.

Hauptmerkmale

• H74D-Mehrfeder-Gleitringdichtung mit O-Ring-Sekundärdichtung.

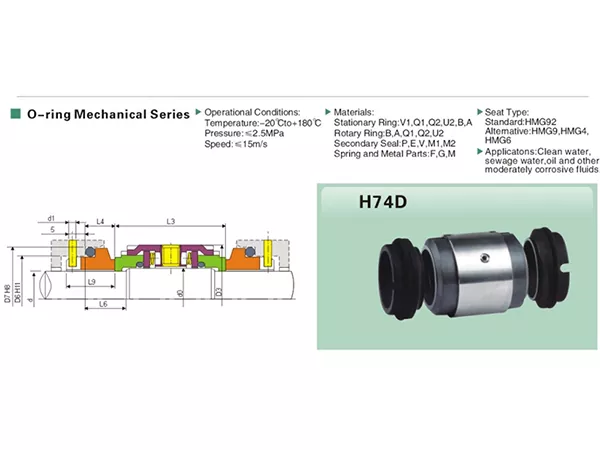

• Doppelte Gleitringdichtungsanordnung, dargestellt in der Produktspezifikationszeichnung.
• Verfügbarer Schaftgrößenbereich: 14–100 mm.
• Betriebstemperaturbereich: -20 °C bis +180 °C.
• Maximaler angegebener Betriebsdruck: 2,5 MPa.
• Maximale angegebene Gleitgeschwindigkeit: 15 m/s.
• Standard-Sitztyp: G92; alternative Sitztypen: G9, G4 und G6.
• Für stationäre Ringe, Drehringe, Sekundärdichtungen, Federn und Metallteile sind mehrere Materialcode-Optionen aufgeführt.
• Gelistet für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.
• Werksspezifische Anpassungen und Produktanpassungen können je nach Wellengröße, Medium und Betriebsbedingungen besprochen werden.

Technische Spezifikationen

Anwendungen

Die H74D-Gleitringdichtung mit mehreren Federn kann für die Handhabung von Geräten in Betracht gezogen werden:

• Sauberes Wasser
• Abwasser
• Öl
• Andere mäßig korrosive Flüssigkeiten

Für Medien außerhalb dieser aufgeführten Kategorien sollten vor der Auswahl die Materialkompatibilität und die Betriebsbedingungen bestätigt werden.

Materialauswahl

Die Produktspezifikationen enthalten Materialauswahlmöglichkeiten als Codes. Um die Zuweisung nicht unterstützter Materialnamen zu vermeiden, behält diese Seite diese Codes genau wie aufgelistet bei:

• Stationärer Ring: V1 / Q1 / Q2 / U2 / B / A
• Drehring: B / A / Q1 / Q2 / U2
• Sekundärdichtung: P / E / V / M1 / ​​M2
• Feder- und Metallteile: F / G / M

H74D-Design- und Auswahlüberlegungen

Der H74D gehört zur O-Ring-Mechanikserie der Produktspezifikationen und wird mit einer doppelten Gleitringdichtungsanordnung gezeigt. Zur Auswahl sollte das Modell zusammen mit Wellendurchmesser, Einbaumaßen, Sitzanordnung, Material-Code-Kombination und tatsächlichen Betriebsbedingungen überprüft werden.

Der H74D-Größenbereich beginnt bei 14 mm und reicht bis 100 mm. Abmessungen wie d0, D3, D6, D7, d1, L6, L3, L4 und L9 variieren je nach Größe. Eine Ersatzanordnung sollte sich daher nicht allein auf die H74D-Bezeichnung stützen; Die Wellengröße und die Einbaumaße sollten auch anhand der vorhandenen Dichtungs- oder Gerätezeichnung bestätigt werden.

In den Produktspezifikationen sind -20 °C bis +180 °C, ein Druck von bis zu 2,5 MPa und eine Gleitgeschwindigkeit von bis zu 15 m/s aufgeführt. Die tatsächliche Eignung kann auch von der Materialkombination, den Medieneigenschaften, der Schmierung und den Anlagenbedingungen abhängen. Anwendungen in der Nähe der aufgeführten Grenzwerte sollten mit vollständigen Betriebsdaten überprüft werden.

G92 ist als Standardsitz aufgeführt, während G9, G4 und G6 Alternativen sind. Die technischen Spezifikationen bieten keinen detaillierten Leistungsvergleich zwischen diesen Sitzoptionen, daher sollte die Auswahl auf der erforderlichen Installationsgeometrie und den bestätigten Anwendungsdetails basieren.

Ersatz- und Beschaffungsabgleich

Geben Sie beim Ersatzkauf das vorhandene Dichtungsmodell, den Wellendurchmesser, die verfügbaren Einbaumaße, das Arbeitsmedium, die Temperatur, den Druck, die Geschwindigkeit, den Sitzbedarf und alle bekannten Materialcodes an. Anschauliche Fotos der kompletten Dichtung und des stationären Sitzes können Qixing auch dabei helfen, die gewünschte Größe mit der vorhandenen Baugruppe zu vergleichen.

Qixing fertigt und liefert Gleitringdichtungen und unterstützt die kundenspezifische Anpassung, wenn eine Standardkonfiguration die erforderliche Installation nicht vollständig erfüllt. Die Bestätigung der Abmessungen ist vor der Produktion oder dem Angebot wichtig, insbesondere wenn die ursprüngliche Dichtungsidentifizierung unvollständig ist.

Hinweise zur Anwendungsauswahl

In den Produktspezifikationen sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten aufgeführt. Diese Medien können unterschiedliche Betriebsbedingungen darstellen. Daher sollten Schwebstoffe, Zusatzstoffe, Konzentration, Temperatur und andere Flüssigkeitsdetails angegeben werden, wenn sie die Materialauswahl beeinflussen können.

Für Medien außerhalb der Beschreibung der Produktspezifikationen sollte Qixing die vollständigen Betriebsbedingungen überprüfen, bevor eine Konfiguration bestätigt wird. Dadurch bleibt der Auswahlprozess technisch fundiert, ohne dass unbegründete universelle Verwendbarkeitsansprüche geltend gemacht werden.

So bestellen/fordern Sie ein Angebot an

Für eine schnellere Modellbestätigung und ein Werksangebot senden Sie bitte:

• Erforderlicher Wellendurchmesser (d).
• Arbeitsmedium / Flüssigkeit.
• Betriebstemperatur.
• Betriebsdruck.
• Rotations- oder Gleitgeschwindigkeit.
• Erforderliche Materialcode-Kombination, falls bekannt.
• Erforderlicher Sitztyp (G92, G9, G4 oder G6), sofern bekannt.
• Vorhandenes Dichtungsmodell, Abmessungen oder klare Fotos für Ersatzanfragen.
• Benötigte Menge und eventuelle Anpassungswünsche.

Warum Qixing als Ihren H74D-Hersteller wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für Industriekunden. Bei H74D-Anfragen kann unser Werk Wellengröße, Abmessungen, Medium und Betriebsbedingungen überprüfen, um die Produktanpassung, die Auswahl des Materialcodes und kundenspezifische Anforderungen zu unterstützen.

Bei Ersatzprojekten kann Qixing vor der Angebotserstellung die Modellreferenz mit Maßdaten und Fotos vergleichen. Dieser direkt ab Werk erfolgende Ansatz hilft Käufern, technische Anforderungen klar zu kommunizieren und gleichzeitig die gewünschte Konfiguration an die tatsächlichen Betriebs- und Installationsbedingungen anzupassen.

FAQ

Welche Größen sind für die H74D Multi Spring Gleitringdichtung erhältlich?

In den Produktspezifikationen sind H74D-Schaftgrößen von 14 mm bis 100 mm aufgeführt.

Was sind die aufgeführten Betriebsgrenzen des H74D?

In den Produktspezifikationen sind Temperaturen von -20 °C bis +180 °C, Drücke bis 2,5 MPa und Gleitgeschwindigkeiten bis 15 m/s aufgeführt.

Mit welchen Flüssigkeiten kann der H74D verwendet werden?

In den technischen Spezifikationen sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten aufgeführt.

Ist die H74D eine doppelte Gleitringdichtung?

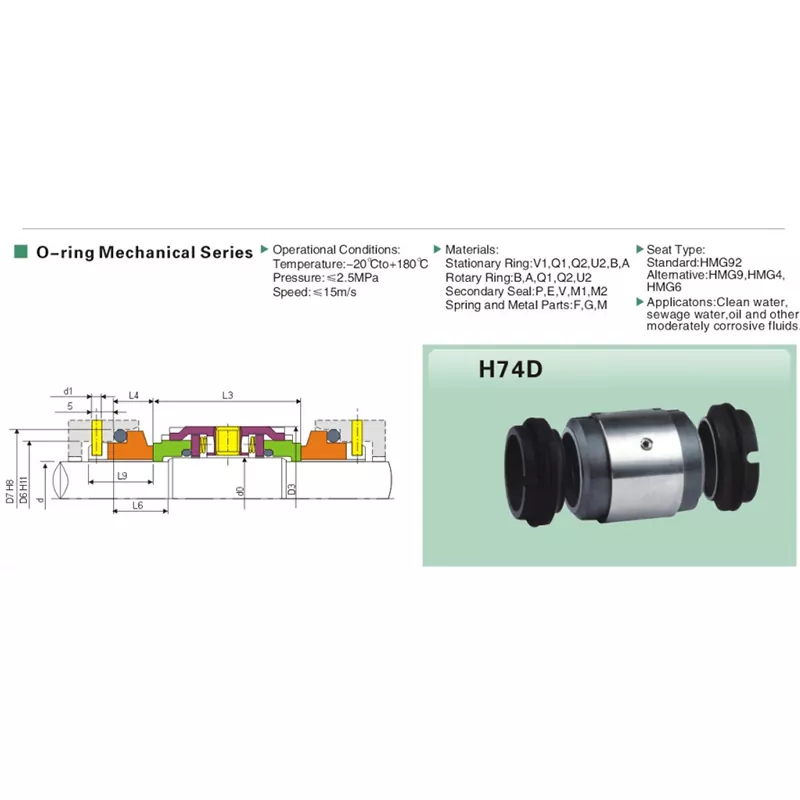

Die Produktspezifikationszeichnung zeigt den H74D mit einer doppelten Gleitringdichtungsanordnung in der mechanischen O-Ring-Serie.

Welche Sitztypen sind für H74D verfügbar?

G92 ist der Standardsitz, während G9, G4 und G6 als alternative Sitzoptionen erhältlich sind.

Wie wähle ich die richtige H74D-Größe aus?

Beginnen Sie mit dem Wellendurchmesser und überprüfen Sie dann die aufgeführten Abmessungen d0, D3, D6, D7, d1, L6, L3, L4 und L9 zusammen mit den Betriebsbedingungen.

Kann Qixing die H74D-Gleitringdichtung anpassen?

Qixing ist ein Hersteller und Fabriklieferant. Kundenspezifische Anforderungen können anhand der erforderlichen Abmessungen, Materialien, Betriebsbedingungen und Bestelldetails überprüft werden.

Welche Informationen sollte ich für ein Angebot senden?

Senden Sie Wellengröße, Medium, Temperatur, Druck, Geschwindigkeit, Sitzbedarf, Materialbedarf, Menge und bei Ersatz das vorhandene Modell, Abmessungen und Fotos.

Kann der H74D für stark korrosive Flüssigkeiten eingesetzt werden?

In den Produktspezifikationen sind nur andere mäßig korrosive Flüssigkeiten aufgeführt. Für stärker korrosive Anwendungen ist vor der Auswahl eine detaillierte Bestätigung der Medien- und Materialverträglichkeit erforderlich.

Reicht die H74D-Modellnummer allein für eine Ersatzbestellung?

Nicht immer. Eine zuverlässigere Übereinstimmung sollte neben der Modellbezeichnung auch Wellengröße, Einbaumaße, Sitzanordnung und Betriebsbedingungen umfassen.

H74D-Maßtabelle

Die Abmessungen werden in Millimetern angegeben. Die folgenden Modellnamen verwenden die nach Qixing gerichtete Bezeichnung H74D.
