59B Gleitringdichtung für Chemiepumpen

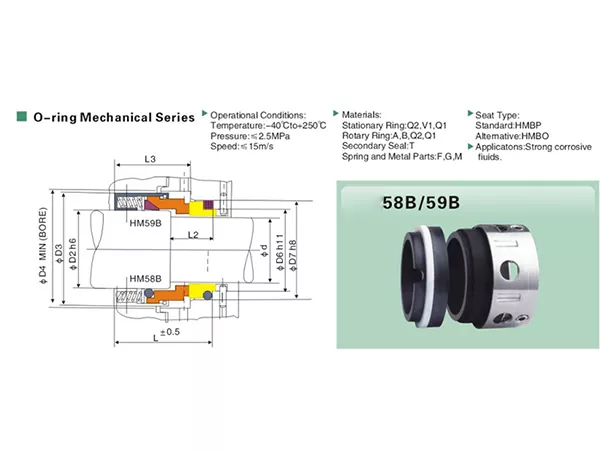

Die Produktspezifikationen geben für 58B und 59B eine gemeinsame Größentabelle und einen gemeinsamen Betriebsbereich vor. Was darin fehlt, ist eine detaillierte schriftliche Erläuterung, wie sich die beiden Vereinbarungen im Service unterscheiden. Die Seite beschriftet lediglich die obere Zeichnung mit 59B und die untere Zeichnung mit 58B.

Für Austauscharbeiten ist daher die physische Versiegelung, die Sie vor sich haben, besonders wertvoll. Fotografieren Sie vor der Entsorgung die Baugruppe, notieren Sie die Wellengröße, identifizieren Sie nach Möglichkeit den stationären Sitz und messen Sie die axialen und radialen Hauptabmessungen. Diese Details können ausschlaggebender sein als eine teilweise Modellmarkierung.

Technische Spezifikationen

59B und 58B teilen sich einen Tisch – genau deshalb ist die Konfirmation wichtig

Der gemeinsame Tisch kann die Familie auf den ersten Blick austauschbar erscheinen lassen. Die technische Zeichnung zeigt jedoch zwei getrennt gekennzeichnete Anordnungen. Da in den Produktspezifikationen nicht angegeben ist, dass jede 58B- und 59B-Konfiguration direkt austauschbar ist, sollte Qixing die vorhandene Geometrie überprüfen, anstatt diese Annahme zu treffen.

Eine sinnvolle Ersatzprüfung ist der Vergleich von d, D2, D3, D4, L, L2, L3, d6 und D7 mit der alten Baugruppe. Das sind die tatsächlich in der Dimensionstabelle veröffentlichten Dimensionen.

Sitzplatzauswahl

BP ist der Standardsitz und BO ist eine Alternative. Bestätigen Sie bei Ersatzprojekten vor der Bestellung die vorhandene Sitzanordnung und die vorhandenen Abmessungen.

Wenn der vorhandene stationäre Sitz identifiziert werden kann, geben Sie diese Informationen in die Angebotsanfrage ein. Wenn dies nicht möglich ist, stellen Sie Fotos und Abmessungen zur Verfügung, damit die Sitzauswahl anhand der Installation überprüft werden kann.

Eine Korrosionsschutzbewertung von 2,5 MPa verändert die Fragen, die wir stellen

Die 58B/59B-Familie ist für stark korrosive Flüssigkeiten und einen maximalen Druck von 2,5 MPa gelistet. Diese Kombination macht Druck nur zu einem Teil der Auswahl. Flüssigkeitschemie, Konzentration und Temperatur bleiben wichtig, da die Seite keine universelle Tabelle zur Chemikalienbeständigkeit bietet.

Bei Aufgaben in der Nähe der aufgeführten Druck- oder Temperaturgrenzen sollte Qixing das tatsächliche Medium und die erforderlichen Materialcodes zusammen mit den Betriebsbedingungen überprüfen, bevor die Dichtungskonfiguration bestätigt wird.

Materialcodes: Halten Sie den Weg intakt

Die Produktspezifikationen geben Materialauswahlen als Codes und nicht als vollständige Namen an. Um das Erfinden von Informationen zu vermeiden, behält diese Seite die Codes genau so bei, wie sie bereitgestellt wurden:

• Stationärer Ring: Q2 / V1 / Q1
• Drehring: A / B / Q2 / Q1
• Sekundärdichtung: T
• Feder- und Metallteile: F / G / M

Überprüfen Sie den Prüfstand, bevor Sie den 59B entfernen

• Fotografieren Sie die komplette Versiegelung von beiden Seiten.
• Wellendurchmesser d notieren.
• Messen Sie D2, D3 und D4, sofern zugänglich.
• Notieren Sie die Achsmaße L, L2 und L3.
• Messen Sie d6 und D7 um den Schaft-/Sitzbereich herum.
• Fotografieren Sie den stationären Sitz separat.
• Beachten Sie alle sichtbaren Materialcodes oder alten Modellmarkierungen.
• Erfassen Sie Arbeitsmedium, Konzentration, Temperatur, Druck und Geschwindigkeit.

Eine bessere Angebotsanfrage für 59B

Warum Qixing für ein 59B-Ersatz- oder OEM-Projekt wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Bei 59B-Projekten können wir die alte Dichtungsgeometrie, die Sitzanforderungen, das chemische Medium und die Betriebsbedingungen zusammen überprüfen, anstatt nur anhand der Modellnummer zu zitieren.

Für OEM- oder Ersatzarbeiten kann Qixing Zeichnungen, Muster, Maßangaben und Prozessdaten verwenden, um die kundenspezifische Abstimmung zu unterstützen. Jede nicht standardmäßige Konfiguration sollte von Fall zu Fall bestätigt werden.

Haben Sie ein altes 59B-Siegel auf der Bank? Send Qixing photos, dimensions, seat information and corrosive-service conditions for factory matching and quotation.

FAQ

Welche Größen sind für die 59B-Gleitringdichtung für Chemiepumpen erhältlich?

Die gemeinsame 58B/59B-Tabelle deckt Schaftgrößen von 14 mm bis 100 mm ab.

Welcher Betriebsbereich ist für die 59B-Familie aufgeführt?

Der Betriebsbereich beträgt -40 °C bis +250 °C, der Druck bis zu 2,5 MPa und die Gleitgeschwindigkeit bis zu 15 m/s.

Für welche Flüssigkeiten ist der 59B gedacht?

In den Produktspezifikationen steht „Stark ätzende Flüssigkeiten“. Es werden keine einzelnen Chemikalien aufgeführt.

Ist BP der Standardsitz?

Ja. Im Hinweis zur Serie 58B/59B ist BP als Standard und BO als Alternative aufgeführt.

Benutzt der 59B immer einen BP-Sitz?

Nein. Die Seite weist BP nicht ausdrücklich nur 59B zu, daher sollte die Sitzanordnung vor der Bestellung bestätigt werden.

Wie unterscheidet sich 59B von 58B?

Die 58B und 59B verwenden verwandte Anordnungen. Die Auswahl des Ersatzes sollte eine Maß- und Sitzbestätigung umfassen.

Kann ich nur nach Schaftgröße bestellen?

Die Wellengröße ist der erste Filter, aber die gemeinsame Familientabelle und die separaten Zeichnungen machen eine Maßbestätigung für Austauscharbeiten ratsam.

Welche Maße soll ich senden?

Die Dimensionstabelle veröffentlicht d, D2, D3, D4, L, L2, L3, d6 und D7.

Gilt die 250°C-Grenze für jede Materialkombination?

Vor der endgültigen Auswahl sollten Betriebsgrenzen und Materialcodes zusammen mit der tatsächlichen Flüssigkeit und Temperatur überprüft werden.

Kann Qixing den 59B anpassen?

Qixing kann den kundenspezifischen Abgleich anhand von Mustern, Abmessungen, Zeichnungen und Betriebsdaten unterstützen. Nicht standardmäßige Anforderungen sollten separat bestätigt werden.

59B Maßtabelle

Die Abmessungen werden in Millimetern angegeben. Die nachstehenden Modellnamen verwenden die nach Qixing gerichtete Bezeichnung 59B.
