59U-Gleitringdichtung für Chemiepumpen

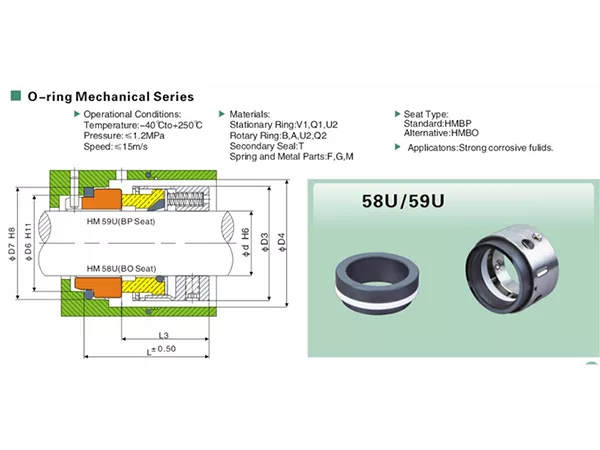

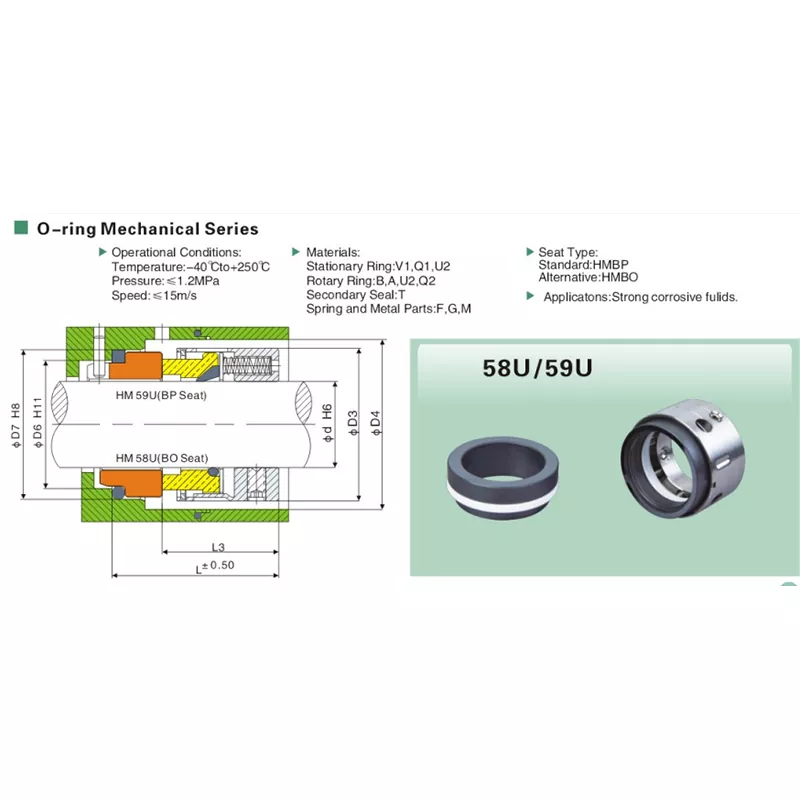

Die Produktspezifikationen ordnen 58U und 59U derselben O-Ring-Gleitringdichtungsfamilie zu und geben ihnen eine gemeinsame Größentabelle. Der deutlichste auf der Seite gezeigte Unterschied auf Modellebene ist der stationäre Sitz: Die 59U-Zeichnung ist mit einem BP-Sitz beschriftet, während die 58U-Zeichnung mit BO beschriftet ist.

Das bedeutet, dass ein 59U-Ersatz nicht allein aufgrund des Wellendurchmessers ausgewählt werden sollte. Wenn ein vorhandenes Siegel über einen sichtbaren stationären Sitz verfügt, kann das Fotografieren und Vermessen dieses Sitzes vor der Bestellung dazu beitragen, zu verhindern, dass aus einer Modellfamilienübereinstimmung eine Sitzungleichheit wird.

Technische Daten des 59U

59U vs. 58U: Ein praktischer Kaufvergleich

Die BP- und BO-Sitzoptionen sollten als Installationsauswahloptionen behandelt werden. Bestätigen Sie vor der Bestellung den vorhandenen Sitz und die Abmessungen.

Warum die BP-Sitzbestätigung bei Ersatzarbeiten wichtig ist

Bei einem Austauschprojekt ist die Modellmarkierung möglicherweise unvollständig, während der stationäre Sitz noch messbar ist. Bestätigen Sie bei einer 59U-Anfrage nach Möglichkeit den BP-Sitz und vergleichen Sie die relevanten D6- und D7-Werte zusammen mit der Wellengröße und den axialen Abmessungen.

• Fotografieren Sie den stationären Sitz, bevor die alte Dichtung entsorgt wird.
• Wellendurchmesser d notieren.
• Messen Sie D6 und D7, falls zugänglich.
• Überprüfen Sie D3 und D4 rund um das Dichtungsgehäuse/Sitzgehäuse.
• Notieren Sie L und L3 für den axialen Raum.
• Senden Sie alle sichtbaren Modell- oder Materialcodemarkierungen.

Stark korrosive Flüssigkeiten: Das Medium muss benannt werden

In der Anwendungszeile der Produktspezifikationen steht „Stark ätzende Flüssigkeiten“, es werden jedoch keine einzelnen Chemikalien aufgeführt. Bei diesem Wortlaut handelt es sich um eine Auswahlkategorie und nicht um eine vollständige Tabelle zur Chemikalienbeständigkeit.

Damit Qixing eine 59U-Konfiguration prüfen kann, sollte die Anfrage das tatsächliche Medium, die Konzentration (falls bekannt) und die Betriebstemperatur angeben. Eine Flüssigkeit, die bei einer bestimmten Konzentration oder Temperatur akzeptabel ist, erfordert unter anderen Bedingungen möglicherweise eine andere Materialauswahl.

Betriebsgrenzen und Materialauswahl

Der Betriebsbereich beträgt -40 °C bis +250 °C, der Druck bis zu 1,2 MPa und die Gleitgeschwindigkeit bis zu 15 m/s. Die endgültige Eignung hängt immer noch von der gewählten Materialkombination und den tatsächlichen Flüssigkeitsbedingungen ab.

Bei Anwendungen in der Nähe der Grenzwerte sollte Qixing vor der Bestätigung der Konfiguration die Chemie und Temperatur des Mediums sowie die erforderlichen Materialcodes für die Oberfläche und die Sekundärdichtung überprüfen.

Materialcode-Optionen

• Stationärer Ring: V1 / Q1 / U2
• Drehring: B / A / U2 / Q2
• Sekundärdichtung: T
• Feder- und Metallteile: F / G / M

Da diese Codes auf der Seite mit den Produktspezifikationen nicht in vollständige Materialnamen übersetzt werden, behält diese Produktseite die Codes unverändert bei, anstatt nicht unterstützte Materialien zuzuweisen.

Eine bessere 59U-Anfrage

Praktische Auswahlhilfe

Für eine zuverlässige 59U-Auswahl sollten Käufer vor der Bestellung das Modell, die Sitzanordnung, die Abmessungen, das chemische Medium und die Betriebsbedingungen bestätigen.

Für den 59U bedeutet das, vier Dinge miteinander zu verbinden, die beim separaten Lesen einer Tabelle leicht übersehen werden: chemisches Medium, BP-Sitz, Maßhaltigkeit und die realen Betriebsbedingungen.

Warum sollten Sie sich für chemikalienbeständige 59U-Dichtungen von Qixing entscheiden?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Bei 59U-Projekten kann unser werkseitiger Abstimmungsprozess das korrosive Medium, die Wellengröße, den BP-Sitz, die Abmessungen und die Betriebsbedingungen gemeinsam überprüfen.

Für OEM- und Ersatzanforderungen kann Qixing mit alten Mustern, Zeichnungen, Maßaufzeichnungen und Betriebsdaten arbeiten. Dies unterstützt eine individuelle Auswahl, ohne den unbestätigten Anspruch zu erheben, dass jede 59U-Konfiguration universell austauschbar sei.

FAQ

Welche Größen sind für die 59U-Gleitringdichtung für Chemiepumpen erhältlich?

Die gemeinsame 58U/59U-Abmessungstabelle deckt Wellengrößen von 14 mm bis 100 mm ab.

Welcher stationäre Sitz ist für das 59U abgebildet?

In der technischen Zeichnung ist der 59U ausdrücklich mit einem BP-Sitz gekennzeichnet.

Wie unterscheidet sich das 59U vom 58U?

Bei den technischen Daten ist die deutlichste Unterscheidung zwischen Modellebene der Sitz: 59U wird mit BP und 58U mit BO angezeigt. Sie haben die gleiche Familientabelle und dieselben Betriebsgrenzen.

Für welche Flüssigkeiten ist der 59U gedacht?

In den Produktspezifikationen steht „Stark ätzende Flüssigkeiten“. Eine detaillierte Chemikalienliste wird nicht bereitgestellt.

Welcher Temperaturbereich ist aufgeführt?

Der Betriebstemperaturbereich beträgt -40°C bis +250°C.

Welcher Druck und welche Geschwindigkeit sind aufgeführt?

Der maximale Druck beträgt 1,2 MPa und die maximale Gleitgeschwindigkeit beträgt 15 m/s.

Kann ich eine 59U nur mit Wellendurchmesser bestellen?

Die Wellengröße ist wichtig, bei Austauscharbeiten sollten jedoch auch der BP-Sitz und die Einbaumaße überprüft werden.

Bedeutet 250 °C, dass jede Materialkombination bei 250 °C geeignet ist?

Ein solcher Anspruch wird in den technischen Spezifikationen nicht erhoben. Der Betriebsbereich und die Materialcodes werden separat aufgeführt, sodass die Kombination aus Medium und Material gemeinsam überprüft werden sollte.

Was soll ich für ein 59U-Angebot senden?

Senden Sie das chemische Medium, die Konzentration, falls bekannt, Temperatur, Druck, Geschwindigkeit, Wellengröße, Details zum BP-Sitz, Abmessungen und alle Fotos oder Codes der alten Dichtung.

Kann Qixing das 59U anpassen?

Qixing kann eine individuelle Anpassung basierend auf Mustern, Abmessungen und Betriebsbedingungen unterstützen. Nicht standardmäßige Anforderungen sollten von Fall zu Fall bestätigt werden.

59U-Abmessungstabelle

Die Abmessungen werden in Millimetern angegeben. Die folgenden Modellnamen verwenden die Qixing-orientierte 59U-Bezeichnung.
