58B Gleitringdichtung für Chemiepumpen

Die 58B-Gleitringdichtung für Chemiepumpen scheint auf den ersten Blick eng mit der 58U verwandt zu sein, und beide sind für den korrosiven Einsatz geeignet. Die Produktspezifikationen geben für die 58B/59B-Familie jedoch eine höhere Druckgrenze an: 2,5 MPa gegenüber 1,2 MPa für die 58U/59U-Familie. Das macht den 58B zwar nicht allgemein „besser“, aber es macht den Druck zu einer sinnvollen Auswahlfrage, wenn ein Käufer zwischen zwei ähnlichen Modellfamilien wählen muss.

Für einen industriellen Einkäufer lautet die praktische Frage also nicht einfach nur „Brauche ich eine chemikalienbeständige Versiegelung?“ Es lautet: „Welche Chemikalie, welche Temperatur und welcher Druck sowie welche Einbaumaße benötigt die Anlage?“

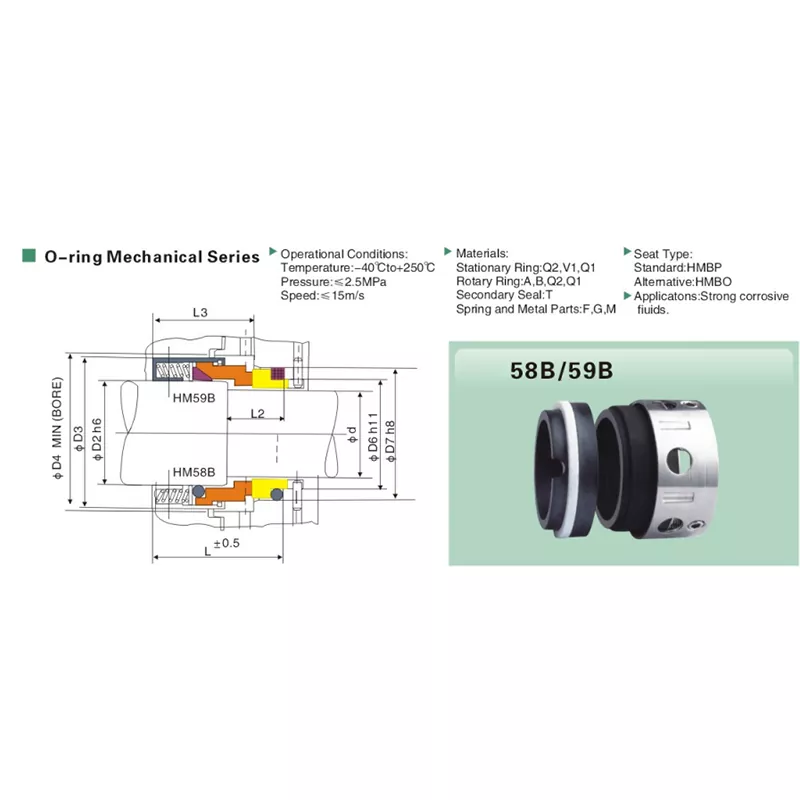

Der 58B in einer Ansicht

58B vs. 58U: Der nützlichste Unterschied ist der Druck

Die 58B/59B-Familie verfügt über eine höhere Druckstufe als die 58U/59U-Familie. Berücksichtigen Sie bei der Auswahl die angegebenen Betriebsgrenzen zusammen mit den tatsächlichen Bedingungen des chemischen Mediums und der Ausrüstung.

Eine 58B-Anfrage sollte mit dem Medium und nicht mit dem Modellcode beginnen

„Stark ätzende Flüssigkeiten“ ist eine nützliche Kategorie, aber keine Tabelle zur chemischen Verträglichkeit. Bevor Qixing eine 58B-Konfiguration bestätigt, sollte der Käufer die tatsächliche Flüssigkeit, ihre Konzentration (sofern bekannt) sowie die normale und maximale Temperatur ermitteln. Diese Details sind wichtig, da sich die Korrosivität je nach Konzentration und Temperatur ändern kann und die technischen Spezifikationen nur Materialcodes und keine vollständige Kompatibilitätstabelle enthalten.

Sitzplatzauswahl

Auf der kombinierten Seite 58B/59B wird BP als stationärer Standardsitz und BO als Alternative aufgeführt. Im Gegensatz zur 58U/59U-Seite weist die 58B/59B-Zeichnung im Text nicht eindeutig jedem Modell einen Sitzcode zu. Aus diesem Grund behält diese Seite die BP/BO-Informationen auf Familienebene und behauptet nicht, dass jeder 58B einen bestimmten Sitzplatz nutzen muss.

Bei Austauscharbeiten sollte nach Möglichkeit der vorhandene stationäre Sitz fotografiert und vermessen werden. Dies ist eine zuverlässigere Grundlage für das Matching, als eine Sitzplatzzuweisung zu erzwingen, die in den technischen Spezifikationen selbst nicht explizit angegeben ist.

Die zusätzlichen Dimensionen auf dem 58B/59B-Tisch sind wichtig

Im Vergleich zur 58U/59U-Tabelle enthält die 58B/59B-Seite zusätzlich zu D3, D4, L, L3, d6 und D7 auch D2 und L2. Diese zusätzlichen Abmessungen sind bei Austauscharbeiten nützlich, da sich zwei Dichtungen mit demselben Wellendurchmesser dennoch in der umgebenden Einbauumgebung unterscheiden können.

• Beginnen Sie mit dem Wellendurchmesser d.
• Überprüfen Sie D2, D3 und D4 rund um den radialen Installationsbereich.
• Überprüfen Sie L, L2 und L3 auf axialen Abstand.
• Bestätigen Sie d6 und D7 auf der Wellen-/Sitzseite.
• Senden Sie klare Fotos, wenn die alte Modellmarkierung unvollständig ist.

Materialcode-Optionen

Auf der Seite mit den Produktspezifikationen werden die Materialauswahlen als Codes und nicht als vollständige Namen aufgeführt. Anstatt diese Codes in erratenes Material umzuwandeln, behält diese Seite sie genau so bei, wie sie gedruckt sind:

• Stationärer Ring: Q2 / V1 / Q1
• Drehring: A / B / Q2 / Q1
• Sekundärdichtung: T
• Feder- und Metallteile: F / G / M

Wenn ein Käufer den alten Materialcode bereits kennt, kann dieser Code in die Angebotsanfrage aufgenommen werden. Wenn nicht, ist es besser, das chemische Medium und die Betriebsbedingungen zu übermitteln, damit die Materialauswahl überprüft werden kann.

Warum Qixing wählen?

Eine Größenzeile kann bestätigen, dass eine Größe 58B vorhanden ist. Es kann einem Käufer nicht sagen, ob diese Größe, Materialkombination und Sitzanordnung für einen bestimmten Korrosionsprozess geeignet sind. Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Käufer und kann diese Details vor der Angebotserstellung gemeinsam prüfen.

Bei OEM- oder Ersatzprojekten kann der Ausgangspunkt eine Zeichnung, ein altes Siegel, Maßangaben, eine Modellreferenz oder Betriebsdaten sein. Das Ziel besteht darin, den tatsächlichen Betrieb abzugleichen und sich nicht allein auf die Modellnummer zu verlassen.

FAQ

Welche Größen sind für die 58B-Gleitringdichtung für Chemiepumpen erhältlich?

Die gemeinsame 58B/59B-Tabelle deckt Schaftgrößen von 14 mm bis 100 mm ab.

Welcher Druck ist für die 58B/59B-Familie aufgeführt?

Der maximale Druck beträgt 2,5 MPa.

Wie ist das im Vergleich zur 58U-Familie?

Auf der mitgelieferten 58U/59U-Seite sind Drücke bis zu 1,2 MPa aufgeführt, während auf der 58B/59B-Seite bis zu 2,5 MPa aufgeführt sind.

Welche Temperatur und Geschwindigkeit sind aufgeführt?

Der Betriebstemperaturbereich beträgt -40 °C bis +250 °C und die maximale Gleitgeschwindigkeit beträgt 15 m/s.

Welche Medien sind aufgeführt?

In der Anwendungszeile steht „Stark ätzende Flüssigkeiten“. Eine detaillierte Chemikalienliste wird nicht bereitgestellt.

Welchen stationären Sitz verwendet der 58B?

Die kombinierte 58B/59B-Seite listet BP als Standard und BO als Alternative auf Serienebene auf, ordnet 58B im Text jedoch keinen eindeutigen Sitzcode zu. Bestätigen Sie den vorhandenen Sitz für Austauscharbeiten.

Warum sind D2 und L2 in der Tabelle enthalten?

Sie sind Teil der Maßtabelle und liefern zusätzliche radiale und axiale Informationen, die bei der Ersatzanpassung helfen können.

Kann ich nur nach Schaftgröße bestellen?

Die Wellengröße ist die erste Prüfung, aber bei der Auswahl des Korrosionseinsatzes sollten auch Medium, Temperatur, Druck, Abmessungen und Materialanforderungen berücksichtigt werden.

Kann Qixing den 58B anpassen?

Qixing kann eine maßgeschneiderte Anpassung basierend auf Zeichnungen, Mustern, Abmessungen und Betriebsbedingungen unterstützen. Nicht standardmäßige Anforderungen sollten von Fall zu Fall bestätigt werden.

58B Maßtabelle

Die Abmessungen werden in Millimetern angegeben. Die nachstehenden Modellnamen verwenden die nach Qixing gerichtete Bezeichnung 58B.
