58U-Gleitringdichtung für Chemiepumpen

Bei vielen Standard-Gleitringdichtungen beginnen Käufer mit der Wellengröße und gehen dann die Abmessungen durch. Bei der 58U-Gleitringdichtung für Chemiepumpen sollte sich das Medium viel früher in der Diskussion bewegen. In den Produktspezifikationen wird die 58U/59U-Familie ausdrücklich stark korrosiven Flüssigkeiten zugeordnet, daher sind Zusammensetzung, Konzentration und Temperatur der Flüssigkeit für eine korrekte Auswahl von zentraler Bedeutung.

Das verändert das Kaufgespräch. Eine 58U-Anfrage sollte nicht bei „Ich brauche 40 mm“ aufhören. Qixing sollte außerdem wissen, um welche Flüssigkeit es sich handelt, wie heiß sie läuft, wie hoch der Druck, die Geschwindigkeit und alle bekannten Materialcodeanforderungen sind, bevor die Konfiguration bestätigt wird.

technisches Bedienfenster

58U vs. 59U: Gleiche Familie, andere Sitzreferenz

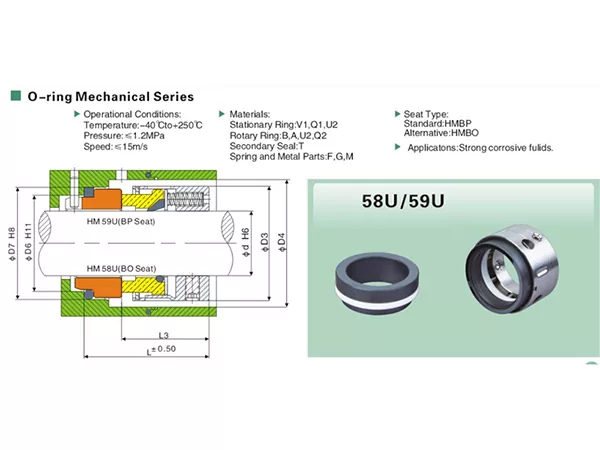

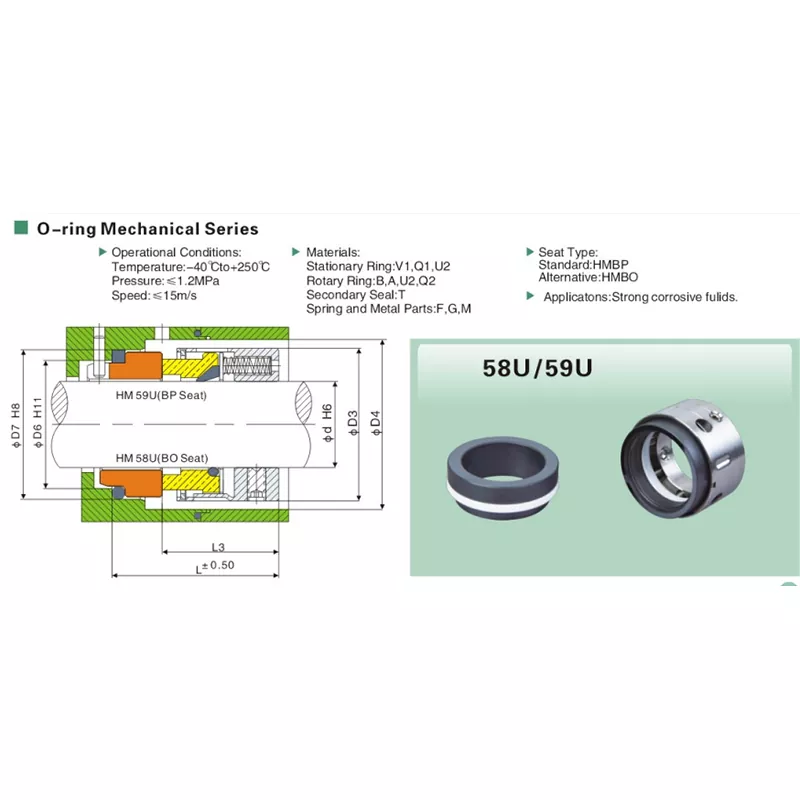

Die Produktspezifikationen kombinieren 58U und 59U auf einer Seite und verwenden eine gemeinsame Dimensionstabelle. Die Schnittzeichnung bezeichnet jedoch 58U mit einem BO-Sitz und 59U mit einem BP-Sitz. Gleichzeitig heißt es in der Seriennotiz, dass BP der Standardsitz und BO die Alternative sei.

Das wichtigste modellspezifische Detail beim 58U ist die BO-Sitzanordnung. Bestätigen Sie den Sitz beim Ersatzabgleich, anstatt sich nur auf den Familiennamen zu verlassen.

Warum der Bereich von -40 °C bis +250 °C sorgfältig gelesen werden muss

Der Betriebstemperaturbereich beträgt -40°C bis +250°C. Das bedeutet nicht, dass jede Material-Code-Kombination automatisch für das gesamte Sortiment geeignet ist; Chemische Kompatibilität und Temperaturbeständigkeit hängen von den ausgewählten Gleitflächen und der Sekundärdichtung ab.

Bei Korrosionsanwendungen in der Nähe der oberen oder unteren Temperaturgrenze sollte die Anfrage die tatsächliche Flüssigkeit und Temperatur zusammen umfassen. Dadurch kann die Materialauswahl anhand der beabsichtigten Pflicht überprüft werden, anstatt die Produktspezifikationsgrenze als universelle Garantie zu betrachten.

Chemikalienbeständigkeit ist kein Material

Materialoptionen werden durch Codes identifiziert. Wenn der erforderliche Code unbekannt ist, geben Sie das Medium und die Betriebsbedingungen an, damit Qixing eine geeignete Kombination prüfen kann.

• Stationärer Ring: V1 / Q1 / U2
• Drehring: B / A / U2 / Q2
• Sekundärdichtung: T
• Feder- und Metallteile: F / G / M

Für die Website-Konvertierung ist dies auch nützlich: Ein Käufer, der den alten Materialcode kennt, kann ihn direkt senden, während Käufer, die den Code nicht kennen, das Medium, die Konzentration und die Temperatur zur Überprüfung durch Qixing bereitstellen können.

Checkliste für korrosive Serviceanfragen

Wann ein 58U-Ersatz gemessen und nicht erraten werden sollte

Die 58U/59U-Familie verfügt über einen einheitlichen Tisch, der 14 mm bis 100 mm abdeckt. Bei einer Ersatzbestellung wird zunächst der Wellendurchmesser überprüft, ihm sollten jedoch D3, D4, L, L3, D6 und D7 folgen, sofern die alte Installation eine Messung ermöglicht.

Dies ist insbesondere dann wichtig, wenn das alte Typenschild oder die Siegelmarkierung unvollständig ist. Ein klares Foto des stationären Sitzes kann auch dabei helfen, zu bestätigen, ob die alte Baugruppe der 58U BO-Sitzanordnung folgt.

Wo der 58U in ein Chemikalienhandhabungsprojekt passt

Der 58U ist für stark korrosive Flüssigkeiten vorgesehen. Da sich einzelne Chemikalien je nach Konzentration und Temperatur unterschiedlich verhalten können, nutzt Qixing die tatsächlichen Mediendaten des Kunden, um die Eignung für eine bestimmte Anwendung zu prüfen.

Warum sollten Sie sich für chemikalienbeständige 58U-Dichtungen von Qixing entscheiden?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Beim 58U kann unser werkseitiger Auswahlprozess mit dem chemischen Medium und den Betriebsbedingungen beginnen und dann zur Wellengröße, zum Sitz und zu den Abmessungen übergehen.

Bei OEM- und Ersatzprojekten kann Qixing Muster, Zeichnungen, Modellreferenzen und Maßdaten zusammen mit den Einsatzbedingungen prüfen. Dadurch ist das Angebot für den Einkauf von Korrosionsdienstleistungen nützlicher als ein generisches Angebot, das sich nur auf ein Modell bezieht.

FAQ

Welche Wellengrößen sind für die 58U-Gleitringdichtung für Chemiepumpen erhältlich?

Die gemeinsame Maßtabelle 58U/59U deckt Wellendurchmesser von 14 mm bis 100 mm ab.

Welcher Temperaturbereich ist für das 58U aufgeführt?

Der Betriebstemperaturbereich beträgt -40°C bis +250°C.

Was ist der maximal angegebene Druck?

In den Produktspezifikationen ist ein Druck von bis zu 1,2 MPa aufgeführt.

Was ist die maximal angegebene Gleitgeschwindigkeit?

Die Produktspezifikationen geben eine Gleitgeschwindigkeit von bis zu 15 m/s an.

Für welche Flüssigkeiten ist der 58U gedacht?

Im Anwendungsbereich ist „Stark korrosive Flüssigkeiten“ angegeben. Eine detaillierte Chemikalienliste wird nicht bereitgestellt.

Welcher stationäre Sitz wird vom 58U verwendet?

In der Zeichnung ist der 58U ausdrücklich mit einem BO-Sitz gekennzeichnet. Auf derselben Seite ist das 59U mit einem BP-Sitz gekennzeichnet.

Warum steht auf der Seite auch, dass BP Standard und BO eine Alternative ist?

Diese Aussage wurde auf der Ebene der kombinierten 58U/59U-Serie verfasst. Da in der Modellzeichnung 58U ausdrücklich mit BO identifiziert wird, sollte der Sitz bei der Auswahl bestätigt und nicht allein aus der Familiennotiz abgeleitet werden.

Kann jede Materialoption bei 250 °C funktionieren?

Bestätigen Sie vor der Auswahl das Medium und die Temperatur, da Material-Code-Kombinationen unterschiedliche Kompatibilitätsgrenzen haben können.

Was soll ich für ein Angebot für Korrosionsdienstleistungen senden?

Senden Sie Flüssigkeit, Konzentration, Temperatur, Druck, Geschwindigkeit, Wellengröße, vorhandene Sitzinformationen und alle bekannten Materialcodes.

Kann Qixing das 58U anpassen?

Qixing kann eine maßgeschneiderte Auswahl und Anpassung anhand von Abmessungen, Mustern, Mediendaten und Betriebsbedingungen unterstützen. Nicht standardmäßige Anforderungen sollten von Fall zu Fall bestätigt werden.

58U-Abmessungstabelle

Die Abmessungen werden in Millimetern angegeben. Die folgenden Modellnamen verwenden die Qixing-orientierte 58U-Bezeichnung.
