7D Einzelfeder-Gleitringdichtung
Die 7D-Einzelfeder-Gleitringdichtung ist auf Hitze und Geschwindigkeit ausgelegt. Mit einem O-Ring-Schieber-Design, ausgelegt für +200 °C und 18 m/s, läuft es dort, wo Standard-Einzelfederdichtungen versagen – Heißwasser, thermische Medien und Hochgeschwindigkeitspumpen mit zweipoligem Motor. Wellengrößen 10 mm bis 100 mm, Druck bis 0,8 MPa. Kontaktieren Sie uns für ein Angebot!
Die 7D tauscht die höhere Druckstufe von Schubdichtungen wie der Z2 gegen ein breiteres Temperatur- und Geschwindigkeitsfenster. Damit ist sie die richtige Einzelfeder-Gleitringdichtung für Pumpen mit mittlerem Druck, die heiß werden oder sich schnell drehen – nicht für den Hochdruckbetrieb, wo eine Ausgleichs- oder Mehrfederdichtung die bessere Wahl ist.
Die 7D-Einzelfeder-Gleitringdichtung ist auf Hitze und Geschwindigkeit ausgelegt. Mit einem O-Ring-Schieber-Design, ausgelegt für +200 °C und 18 m/s, läuft es dort, wo Standard-Einzelfederdichtungen versagen – heißes Wasser, thermische Medien und Hochgeschwindigkeitspumpen mit zweipoligem Motor. Wellengrößen 10 mm bis 100 mm, Druck bis 0,8 MPa. Kaufen Sie die 7D-Einzelfeder-Gleitringdichtung direkt im Qixing-Werk in China zu OEM- und Großhandelspreisen.
Die 7D tauscht die höhere Druckstufe von Schubdichtungen wie der Z2 gegen ein breiteres Temperatur- und Geschwindigkeitsfenster. Damit ist sie die richtige Einzelfeder-Gleitringdichtung für Pumpen mit mittlerem Druck, die heiß werden oder sich schnell drehen – nicht für den Hochdruckbetrieb, wo eine Ausgleichs- oder Mehrfederdichtung die bessere Wahl ist.
Wenn die 7D die richtige Wahl ist
Drei Bedingungen sprechen für die 7D gegenüber einer standardmäßigen Einzelfederdichtung:
- Hohe Medientemperatur.Bei +200 °C mit FKM-O-Ringen bewältigt die 7D heißes Wasser, heißes Öl, Thermoflüssigkeit und heißes Kondensat, die das Elastomer in einer Standarddichtung mit einer Nenntemperatur von +150 °C aushärten oder extrudieren würden.
- Hohe Wellengeschwindigkeit.Die Nenngeschwindigkeit von 18 m/s deckt schnelle zweipolige Motorpumpen und Booster ab. Auf einer 50-mm-Welle beträgt der Spielraum für die Oberflächengeschwindigkeit etwa 6800 U/min – weit über den Standardgrenzen für Einzelfedern.
- Mäßiger Druck.Unterhalb von 0,8 MPa ist der 7D effizient und langlebig. Darüber gelangen Sie zu einer ausgeglichenen O-Ring- oder Multi-Feder-Dichtung; Der 7D ist kein Hochdruckdesign und sollte nicht als solches spezifiziert werden.
Warum das O-Ring-Drücker-Design hitzebeständig ist
Beim 7D wird anstelle eines festen Gummibalgs ein O-Ring als Sekundärdichtung verwendet, der axial entlang der Welle gleitet (eine Drückerkonstruktion). Es folgen zwei Dinge. Erstens kann der O-Ring aus FKM bestehen, das eine chemische und thermische Stabilität bis +200 °C aufweist, wo NBR und EPDM dies nicht können. Zweitens sorgt die Drückerwirkung dafür, dass die Dichtungsfläche Verschleiß und Wärmeausdehnung bei hohen Temperaturen aufspürt, ohne den Kontakt zu verlieren – der Grund dafür, dass die 7D durch die thermischen Wechselwirkungen, die die Faltenbalgdichtungen öffnen, weiterhin dichtet. SiC/SiC- oder SiC/Carbon-Oberflächen leiten die bei 18 m/s erzeugte Reibungswärme ab und halten so die Laufschnittstelle innerhalb der Toleranz.
Spezifikationen
| Parameter | Wert | Parameter | Wert |
| Wellendurchmesser | 10 mm bis 100 mm | Stationäres Gesicht | SiC / TC / Kohlenstoff |
| Temperatur | -30°C bis +200°C | Rotierendes Gesicht | SiC / Kohlenstoff / TC |
| Druck | ≤ 0,8 MPa | Sekundärdichtung | FKM / EPDM / NBR (O-Ring) |
| Wellengeschwindigkeit | ≤ 18 m/s | Feder & Metall | SS304 / SS316 |
| Konstruktion | Einzelfeder, O-Ring-Drucker, bidirektional | Drehung | Beide Richtungen |

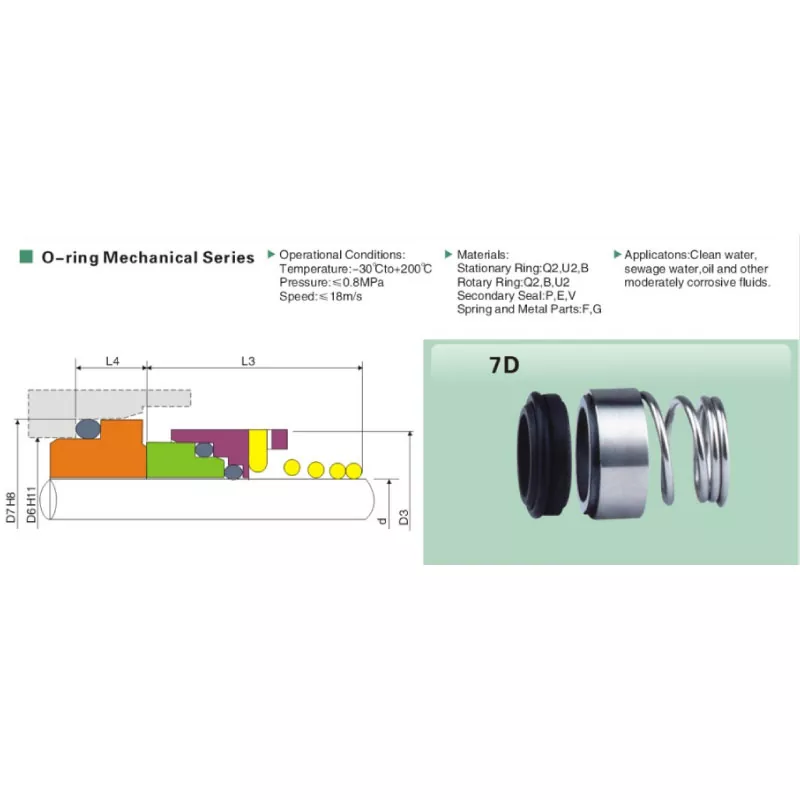

Maßtabelle
Alle Maße in Millimetern. Der Wellendurchmesser d wird am Dichtungshohlraum gemessen. Der 7D deckt 10 mm bis 100 mm in 33 Standardgrößen ab.
| Modell | d | D7 | D6 | D3 | L3 | L4 |
| 7D-10 | 10 | 21.00 | 17.0 | 19.00 | 15.00 | 7.00 |
| 7D-12 | 12 | 23.00 | 19.0 | 21.00 | 18.00 | 7.00 |
| 7D-14 | 14 | 25.00 | 21.0 | 23.00 | 22.00 | 7.00 |
| 7D-16 | 16 | 27.00 | 23.0 | 26.00 | 23.00 | 7.00 |
| 7D-18 | 18 | 33.00 | 27.0 | 29.00 | 24.00 | 10.00 |
| 7D-20 | 20 | 35.00 | 29.0 | 31.00 | 25.00 | 10.00 |
| 7D-22 | 22 | 37.00 | 31.0 | 33.00 | 25.00 | 10.00 |
| 7D-24 | 24 | 39.00 | 33.0 | 35.00 | 27.00 | 10.00 |
| 7D-25 | 25 | 40.00 | 34.0 | 36.00 | 27.00 | 10.00 |
| 7D-28 | 28 | 43.00 | 37.0 | 40.00 | 29.00 | 10.00 |
| 7D-30 | 30 | 45.00 | 39.0 | 43.00 | 30.00 | 10.00 |
| 7D-32 | 32 | 48.00 | 42.0 | 46.00 | 30.00 | 10.00 |
| 7D-33 | 33 | 48.00 | 42.0 | 46.00 | 39.00 | 10.00 |
| 7D-35 | 35 | 50.00 | 44.0 | 49.00 | 39.00 | 10.00 |
| 7D-38 | 38 | 56.00 | 49.0 | 53.00 | 42.00 | 13.00 |
| 7D-40 | 40 | 58.00 | 51.0 | 56.00 | 42.00 | 13.00 |
| 7D-43 | 43 | 61.00 | 54.0 | 59.00 | 47.00 | 13.00 |
| 7D-45 | 45 | 63.00 | 56.0 | 61.00 | 47.00 | 13.00 |
| 7D-48 | 48 | 66.00 | 59.0 | 64.00 | 47.00 | 13.00 |
| 7D-50 | 50 | 70.00 | 62.0 | 66.00 | 46.00 | 14.00 |
| 7D-53 | 53 | 73.00 | 65.0 | 69.00 | 56.00 | 14.00 |
| 7D-55 | 55 | 75.00 | 67.0 | 71.00 | 56.00 | 14.00 |
| 7D-58 | 58 | 78.00 | 70.0 | 76.00 | 56.00 | 14.00 |
| 7D-60 | 60 | 80.00 | 72.0 | 78.00 | 56.00 | 14.00 |
| 7D-63 | 63 | 83.00 | 75.0 | 81.00 | 56.00 | 14.00 |
| 7D-65 | 65 | 85.00 | 77.0 | 84.00 | 66.00 | 14.00 |
| 7D-68 | 68 | 90.00 | 81.0 | 88.00 | 64.00 | 16.00 |
| 7D-70 | 70 | 92.00 | 83.0 | 89.60 | 64.00 | 16.00 |
| 7D-75 | 75 | 97.00 | 88.0 | 98.00 | 64.00 | 16.00 |
| 7D-80 | 80 | 105.00 | 95.0 | 100.00 | 72.00 | 18.00 |
| 7D-85 | 85 | 110.00 | 100.0 | 107.50 | 72.00 | 18.00 |
| 7D-90 | 90 | 115.00 | 105.0 | 111.00 | 72.00 | 18.00 |
| 7D-95 | 95 | 120.00 | 110.0 | 119.00 | 72.00 | 18.00 |
| 7D-100 | 100 | 125.00 | 115.0 | 123.80 | 72.00 | 18.00 |
Anwendungen
- Warmwasserzirkulation – Kesselkreise, Heizungsanlagen, Warmwasser
- Thermoöl- und Wärmeträgerpumpen (FKM-O-Ring)
- Hochgeschwindigkeits-Booster- und zweipolige Motorpumpen
- Kondensat- und Heißbrunnenpumpen in Dampfkraftwerken
- Leichter chemischer Transfer bei erhöhter Temperatur und mäßigem Druck
- OEM-Pumpenplattformen, die eine Hochtemperatur-Einzelfeder-Gleitringdichtung spezifizieren
Herstellung
Die Flächen wurden auf eine Ebenheit von ≤ 0,0009 mm geläppt und optisch überprüft. FKM-O-Ringe sind für den Einsatzbereich +200 °C geeignet. Jede 7D-Einzelfeder-Gleitringdichtung wird vor dem Verpacken auf Abmessungen und Federbelastung geprüft. Konformitätsbescheinigung und Materialzertifikat werden auf Anfrage mit der Bestellung verschickt.
Zitat
Senden Sie die Wellengröße, die Medientemperatur und die Wellengeschwindigkeit für ein Angebot am selben Tag. Lagergrößen werden innerhalb von 3–7 Tagen versandt; OEM-Sonderbestellungen 15–25 Tage. Kaufen Sie die 7D-Einzelfeder-Gleitringdichtung direkt im Qixing-Werk in China zu OEM- und Großhandelspreisen.
