FBD-Gummibalg-Gleitringdichtung

Die FBD-Gummibalg-Gleitringdichtung verwendet einen Elastomerbalg als Teil des sekundären Dichtungs- und Kompensationssystems. Im Vergleich zu kompakten Mehrfederkonstruktionen verleiht die Einzelfederanordnung dem FBD eine relativ offene Struktur um den Federbereich herum, was dazu beiträgt, Verschmutzungen und Verstopfungen bei geeigneten Pumpenaufgaben zu reduzieren.

Der rotierende Ring ist so konzipiert, dass er eine nützliche Schwimmbewegung aufrechterhält, während der Balg Drehmoment überträgt und axiale Bewegungen aufnimmt. Bei Austauschprojekten sollte die Wellengröße zusammen mit den wichtigsten radialen und axialen Abmessungen vor der Produktion überprüft werden.

Hauptmerkmale

• Einzelfeder-Gleitringdichtung aus Gummibalg.
• Der Elastomerbalg sorgt für sekundäre Abdichtung und axialen Ausgleich.
• Die offene Einzelfederstruktur trägt dazu bei, das Risiko einer Federblockade zu verringern.
• Geeignet für eine Vielzahl von Pumpenersatz- und OEM-Anwendungen.
• Erhältlich mit mehreren Kombinationen von Dichtflächen, Elastomeren, Federn und Metallmaterialien.
• Kann nach Materialbestätigung für Wasser, Öl und andere schwach korrosive Flüssigkeiten ausgewählt werden.
• Detaillierte Größenreferenzen unterstützen den Dimensionsersatzabgleich.
• Qixing unterstützt den kundenspezifischen Abgleich anhand von Maßen, Mustern und Gerätezeichnungen.

Technische Spezifikationen

Materialauswahl

Der FBD kann mit verschiedenen Flächen-, Sitz-, Elastomer- und Metallmaterialien konfiguriert werden. Die richtige Kombination hängt von der tatsächlichen Flüssigkeit, Temperatur, Druck und Geschwindigkeit ab, daher sollten die Arbeitsbedingungen vor der Produktion bestätigt werden.

• Gleitflächen: SiC / TC / Carbon
• Stationäre Sitze: Carbon / SiC / TC / Keramik
• Elastomere: NBR / EPDM / Viton
• Federn: SS304 / SS316
• Metallteile: SS304 / SS316

Warum die Einzelfederstruktur wichtig ist

Ein häufiger Grund für die Auswahl des FBD ist sein Einzelfeder-Layout. Da die Feder nicht in mehrere kleine Windungen um die Welle herum unterteilt ist, ist die Struktur bei geeigneten Betriebsbedingungen weniger anfällig für die Ansammlung von Ablagerungen im Federbereich. Die rotierende Baugruppe behält auch die axiale Bewegung zum Ausgleich bei und trägt so dazu bei, den Flächenkontakt während des Betriebs der Dichtung aufrechtzuerhalten.

Anwendungshinweise

Die FBD-Gummibalg-Gleitringdichtung wird häufig in Pumpenanwendungen eingesetzt, in denen Wasser, Öl und andere schwach korrosive Flüssigkeiten gefördert werden. Die Materialkombination sollte auf das jeweilige Medium abgestimmt sein. Beispielsweise kann die Elastomerkompatibilität für Wasser-, Öl- und Chemikalienanwendungen unterschiedlich sein, selbst wenn die mechanischen Abmessungen identisch sind.

Für Anwendungen mit Feststoffen, konzentrierten Chemikalien oder Betrieb nahe der oberen Temperatur-, Druck- oder Geschwindigkeitsgrenzen stellen Sie die vollständigen Betriebsbedingungen bereit, damit die Konfiguration vor der Produktion überprüft werden kann.

So wählen Sie das richtige FBD-Siegel aus

• Bestätigen Sie den Wellendurchmesser oder die vorhandene FBD-Größe.
• Überprüfen Sie die radialen Abmessungen der rotierenden Baugruppe und des stationären Sitzes.
• Überprüfen Sie die axiale Einbaulänge.
• Stellen Sie das eigentliche Arbeitsmedium bereit.
• Stellen Sie Betriebstemperatur, Druck und Wellengeschwindigkeit bereit.
• Bestätigen Sie die erforderlichen Oberflächen-, Sitz- und Elastomermaterialien.
• Senden Sie bei Ersatzbestellungen aussagekräftige Fotos, ein altes Muster oder eine Maßzeichnung.

Ersatzabgleich

Für Austauscharbeiten reicht die Modellbezeichnung allein nicht aus. Der Wellendurchmesser, der Außendurchmesser der Dichtung, der Sitzdurchmesser und die axiale Länge sollten mit der vorhandenen Dichtungs- oder Gerätezeichnung verglichen werden. Dies ist besonders wichtig, wenn mehrere Hersteller eine Bezeichnung im FBD-Stil verwenden, aber leicht unterschiedliche Maßkonventionen veröffentlichen.

Warum Qixing wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Bei FBD-Projekten kann unser Werk Größe, Materialien und Ersatzabmessungen anhand von Betriebsdaten, Mustern und Zeichnungen überprüfen.

Wenn die ursprüngliche Modellmarkierung unvollständig ist, bietet Qixing durch die Angabe der Wellengröße und der wichtigsten Einbaumaße eine klarere Grundlage für den Abgleich vor Angebot und Produktion.

Häufig gestellte Fragen

Um welchen Dichtungstyp handelt es sich bei der FBD-Gummibalg-Gleitringdichtung?

Es handelt sich um eine Einzelfeder-Gleitringdichtung aus Elastomerbalg, die für Pumpen- und Ersatzanwendungen entwickelt wurde.

Warum verwendet der FBD eine einzige Feder?

Die Einzelfederanordnung sorgt für eine relativ offene Federstruktur und trägt dazu bei, das Risiko einer Federblockade unter geeigneten Betriebsbedingungen zu verringern.

Was ist der Betriebstemperaturbereich?

Abhängig von den gewählten Materialien kann der FBD für Temperaturen von -20°C bis +200°C konfiguriert werden.

Was ist der maximale Betriebsdruck?

Der maximal angegebene Druck beträgt 2,7 MPa.

Was ist die maximale Gleitgeschwindigkeit?

Die maximal angegebene Gleitgeschwindigkeit beträgt 25 m/s.

Welche Materialien gibt es für die Dichtflächen?

Zu den verfügbaren Schlagflächenoptionen gehören SiC, Wolframkarbid und Kohlenstoff.

Welche Elastomere gibt es?

Zu den gängigen Elastomeroptionen gehören NBR, EPDM und Viton.

Welche Flüssigkeiten kann die FBD-Dichtung verarbeiten?

Zu den typischen Aufgaben gehören Wasser, Öl und andere schwach korrosive Flüssigkeiten. Die endgültige Eignung hängt von den ausgewählten Materialien und den tatsächlichen Betriebsbedingungen ab.

Welche Informationen sollte ich für ein Ersatzangebot angeben?

Geben Sie Wellengröße, Schlüsselabmessungen, Arbeitsmedium, Temperatur, Druck, Geschwindigkeit sowie Fotos, Muster oder Zeichnungen alter Dichtungen an.

Kann Qixing ein FBD-Siegel anpassen?

Qixing kann individuelle Anforderungen und Ersatzanforderungen anhand von Abmessungen, Materialien und Betriebsbedingungen prüfen.

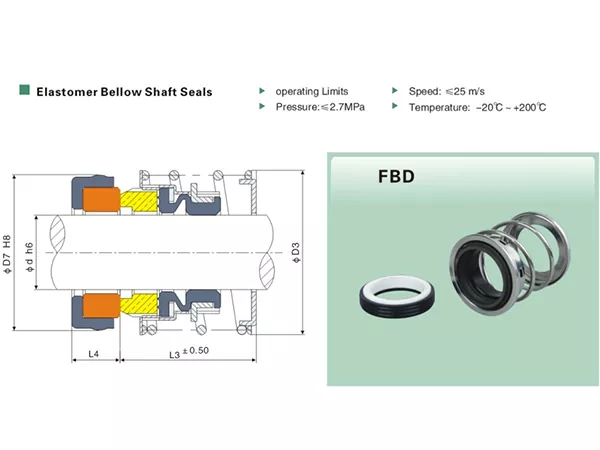

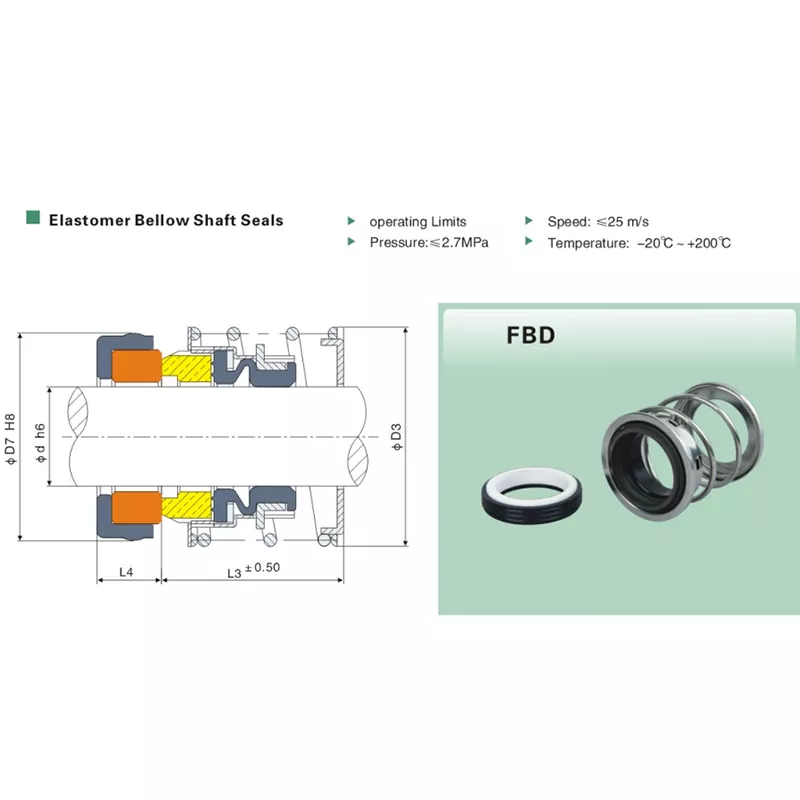

FBD-Dimensionsreferenz

Die folgende Tabelle enthält häufig verwendete FBD-Größenreferenzen für den Dimensionsabgleich. Die endgültigen Abmessungen sollten vor der Produktion anhand der vorhandenen Installation bestätigt werden.
