2100 Gummibalg-Gleitringdichtung

Für industrielle Prozesspumpen, Mitteldruck-Chemikalientransferanlagen und Raffinerie-Versorgungsanlagen, bei denen eine Einzelfeder-Gummibalgkonstruktion immer noch wirtschaftlich sinnvoll ist, die Pumpe jedoch härter läuft als im Katalog angegeben, ist die 2100 Gummibalg-Gleitringdichtung die Upgrade-Möglichkeit. Kaufen Sie direkt im Qixing-Werk in China – Angebot am selben Tag, Fabrikpreise, OEM- und Großhandelslieferung weltweit.

Wo der 2100 in der Gummibalg-Familie sitzt

Die Auswahl einer Gleitringdichtung wird deutlich, wenn der Betriebspunkt auf einem Druck-Geschwindigkeits-Diagramm aufgetragen wird. Die folgende Tabelle zeigt die Familie der Gummibalg-Gleitringdichtungen in den Zonen „leichte Beanspruchung“, „Allgemeine Beanspruchung“, „Industriestandard“, „Industrie-Schwerbeanspruchung“ und „Schwere Beanspruchung“. Der 2100 liegt im industrielastigen Bereich:

Zwei Lesenotizen. Erstens überlappen sich die Zonen in realen Anwendungen – ein 1,5-MPa-Betrieb bei 8 m/s könnte mit einer Industriestandard-Dichtung bewältigt werden, wird jedoch bei der industrietauglichen Dichtung 2100 konservativer spezifiziert. Zweitens ist die Grenze zwischen industrietauglichem und schwerem Betrieb auch die Grenze zwischen einer Gummibalgkonstruktion mit einer Feder und einer Konstruktion mit mehreren Federn; über 1,8 MPa oder 15 m/s empfiehlt Qixing, auf die 891-Mehrfederfamilie umzusteigen, anstatt ein Gummibalgdesign über seine Designgrenzen hinaus auszudehnen.

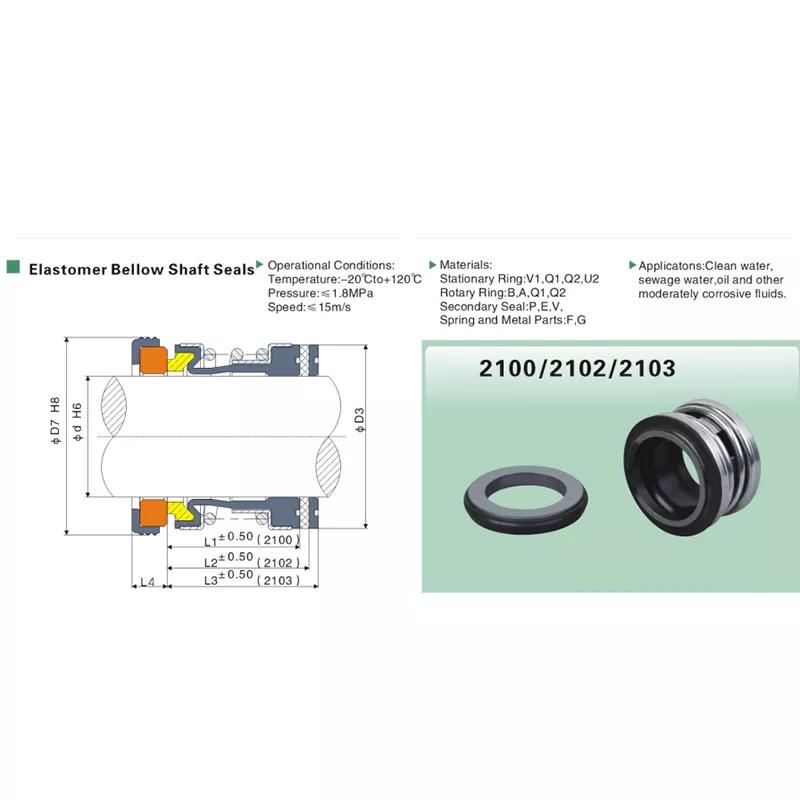

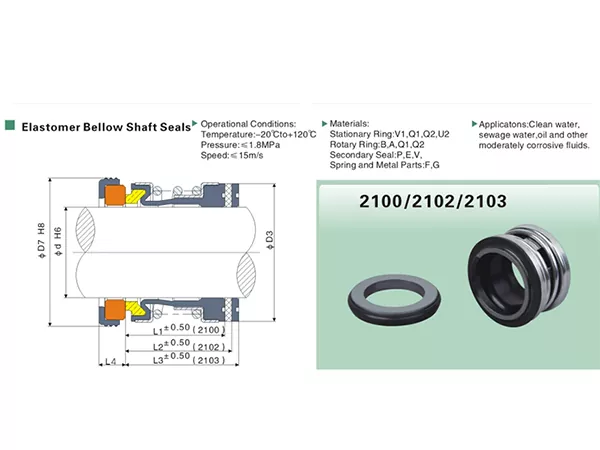

Technische Daten der Gummibalg-Gleitringdichtung 2100

Maßtabelle

Alle Maße in Millimetern. Der 2100 wird in den metrischen Größen 10 mm bis 100 mm als Standardkatalogbestand geliefert. Imperiale Teilgrößen von 3/8 Zoll bis 4 Zoll sind auf Anfrage erhältlich – typische Lieferzeit 15 bis 25 Tage für nicht vorrätige Größen.

Häufige Fehlermodi der 2100-Adressen

Vier Ausfallarten sind für fast alle vorzeitigen Ausfälle standardmäßiger Gummibalg-Gleitringdichtungen verantwortlich, wenn sie über ihren vorgesehenen PV-Bereich hinaus beansprucht werden. Der 2100 ist auf Folgendes ausgelegt:

Fehlermodus: Balgextrusion unter Druck

Grundursache:Der gegen die Wellenhülse gepresste Elastomerbalg quetscht sich in den Laufspalt und reißt, was zu einer sofortigen Leckage führt. Üblich bei Drücken über 1,0 MPa mit Standard-NBR- oder EPDM-Faltenbälgen.

Wie der 2100 damit umgeht:Das Balgprofil 2100 ist an der hochbeanspruchten Schulter verstärkt und für Drücke über 1,2 MPa wird standardmäßig eine FKM-Mischung angeboten. Die Balggeometrie verteilt die Drucklast, anstatt sie an der Verbindungslinie zu konzentrieren.

Fehlermodus: Überhitzung der Fläche bei hoher Geschwindigkeit

Grundursache:Kohlenstoff- und Keramikflächen erzeugen Reibungswärme im Verhältnis zum PV-Produkt. Oberhalb einer Wellengeschwindigkeit von 13 m/s überschreiten Standard-Glättpaarungen die Wärmeableitungsfähigkeit der Dichtungskammer und die Stirnflächen werden glasig oder reißen.

Wie der 2100 damit umgeht:Der 2100 wird standardmäßig mit SiC/SiC- oder TC/SiC-Schlagflächenpaarungen anstelle von Keramik/Carbon geliefert. Siliziumkarbid und Wolframkarbid leiten die Wärme etwa fünf- bis zehnmal schneller ab als Keramik und halten die Flächenschnittstelle bis zur 15-m/s-Hüllkurve innerhalb der thermischen Toleranz.

Fehlermodus: Federermüdung unter zyklischem Druck

Grundursache:Edelstahlschraubenfedern in Standard-Gummibalgdichtungen sind für etwa 10 Millionen Zyklen bei Auslegungsdruck ausgelegt. Pumpen, die mit 1,5 bis 1,8 MPa und häufigen Start-Stopp-Zyklen laufen, ermüden die Feder, bevor die Stirnflächen verschleißen.

Wie der 2100 damit umgeht:Der Qixing 2100 verwendet mehrere Federn (keine einzige Schraubenfeder), die für die obere PV-Hülle dimensioniert sind, wodurch die Last verteilt und die Ermüdungslebensdauer auf typischerweise 30 Millionen Zyklen verlängert wird. Für Chlorid- und Chemikalienanwendungen stehen Federoptionen aus SS316 und Hastelloy zur Verfügung.

Fehlermodus: Mitnehmerring rutscht auf der Wellenhülse

Grundursache:Der Gummibalg selbst treibt die rotierende Fläche durch Presspassung auf der Hülse an. Bei hohem Drehmoment (hoher Druck × Wellengeschwindigkeit) rutscht der Gummi auf der Hülse, die Stirnfläche verliert den Drehantrieb und die Dichtung öffnet sich.

Wie der 2100 damit umgeht:Die 2100-Antriebsmuffe wird durch einen formschlüssigen Keil mechanisch an der Hülse gehalten, nicht allein durch Gummireibung. Der Schlupf wird unabhängig von den Betriebsbedingungen innerhalb des PV-Nennbereichs eliminiert.

Branchen und Anwendungen nach Serviceschweregrad

Mäßig anspruchsvoller Service

Industrielle Druckerhöhungs- und Transferpumpen in der Wasseraufbereitung, in der Leichtchemie, in der Lebensmittel- und Getränkeverarbeitung, in pharmazeutischen CIP-Kreisläufen und in HVAC-Anlagenräumen, in denen Standard-Gummibalgdichtungen nahe an die PV-Decke geschoben werden.

Anspruchsvoller Service

Raffinerie-Versorgungspumpen (Kühlwasser, Sauerwassertransfer), Zellstoff- und Papierstoffpumpen, Bergbauschlammtransfer mit TSS bis zu 1 %, Meereswasser-Kühlpumpen und chemikalienbeständiger industrieller Transfer bei moderaten Konzentrationen.

OEM-Pumpenbau-Service

Großhandel mit 2100 Gummibalg-Gleitringdichtungen für OEM-Pumpenplattformen, bei denen die Auslegungspumpenleistung in die 2100-PV-Zone fällt und der Käufer einen Handelsmarken- oder markenlosen Liefervertrag zu jährlichen Mengenpreisen wünscht.

Wie Qixing den 2100 für die obere PV-Hülle baut

Drei Produktionsentscheidungen unterscheiden die Qixing 2100 von einer generischen Gummibalg-Gleitringdichtung mit denselben Nennabmessungen. Zunächst wird die Federmetallurgie an die Betriebsbedingungen bei der Bestellung angepasst: SS304 für Wasser- und milde Anwendungen, SS316 für Chloridbelastung, Hastelloy C für chemische Anwendungen. Die Federkräfte werden pro Charge anhand der Hauptlehre bei der Maßprüfung überprüft.

Zweitens ist das Schlagflächenmaterial standardmäßig eher auf harte Paarungen als auf das Upgrade ausgerichtet. Während Allzweck-Gummibalgdichtungen aus Keramik/Karbon bestehen, wird der Qixing 2100 aus SiC/SiC oder TC/SiC geliefert, es sei denn, der Käufer gibt die weiche Paarung an – die härteren Standardeinstellungen tragen die Dichtung durch die obere PV-Hülle. Die Ebenheit der Fläche wird auf ≤ 0,0009 mm geläppt und vor der Montage optisch überprüft.

Drittens wird jedes fertiggestellte 2100 vor dem Verpacken zwei Minuten lang einem dynamischen Test mit dem 1,5-fachen Nenndruck mit Wasser unterzogen, wobei das Testergebnis anhand der Seriennummer des Geräts aufgezeichnet wird. Konformitätsbescheinigungen, Materialzertifikate und Maßkontrollberichte sind bei OEM- und Qualifizierungsbestellungen ohne Aufpreis im Lieferumfang enthalten.

Kaufen Sie den Qixing 2100 Direct

Schicken Sie uns den Betriebspunkt der Pumpe – Druck, Wellengeschwindigkeit, Medium, Wellendurchmesser, Temperatur – und das Team der Anwendungstechnik bestätigt vor dem Angebot, ob die 2100-Gleitbalg-Gleitringdichtung für die PV-Zone geeignet ist. Lagergrößen werden in 3 bis 7 Tagen versandt; Kundenspezifische OEM-Konfigurationen in 15 bis 25 Tagen. Werksangebot am selben Tag, Großhandels- und OEM-Preise, vollständige Rückverfolgbarkeitsdokumentation. Kontaktieren Sie Qixing, um den 2100 direkt im Werk in China zu kaufen.
