1A Gummibalg-Gleitringdichtung

Qixing ist ein professioneller Hersteller und Lieferant von 1A-Gummibalg-Gleitringdichtungen, der maßgeschneiderte industrielle Dichtungslösungen anbietet. Die 1A-Elastomer-Faltenbalg-Wellendichtung ist in Zoll- und metrischen Größen mit einem Betriebsbereich von -20 °C bis +120 °C, einem Druck von bis zu 1,4 MPa und einer Gleitgeschwindigkeit von bis zu 15 m/s erhältlich.

Anfrage absenden

Produktbeschreibung

Die 1A Gummibalg-Gleitringdichtung ist mit einem detaillierten Zollgrößenbereich von 0,375 Zoll bis 4,000 Zoll und einem metrischen Referenzbereich von 14 mm bis 100 mm erhältlich. Käufer können eine Angebotsanfrage entweder mit einer Zoll- oder metrischen Wellengröße starten und dann die Installationsabmessungen vor der Produktion bestätigen.

Anstatt 1A nur als Modellbezeichnung zu betrachten, kann Qixing die Wellengröße, die D3/D6/D7-Abmessungen und die L3/L4-Axialabmessungen verwenden, um sie an die vorhandene Dichtungs- oder Gerätezeichnung anzupassen.

Technische Spezifikationen

Artikel	Technische Daten
Produktfamilie	Elastomer-Faltenbalg-Wellendichtungen
Betriebstemperatur	-20°C bis +120°C
Maximaler Druck	≤ 1,4 MPa
Maximale Gleitgeschwindigkeit	≤ 15 m/s
Gelistete Medien	Sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten
Stationäre Klingelcodes	V1 / Q1 / Q2 / U2 / U1
Rotary-Ringcodes	B / A / U2 / Q2 / Q1 / U1
Sekundäre Siegelcodes	P/E/V
Feder- und Metallteilecodes	F / G

Was ist am 1A-Datensatz anders?

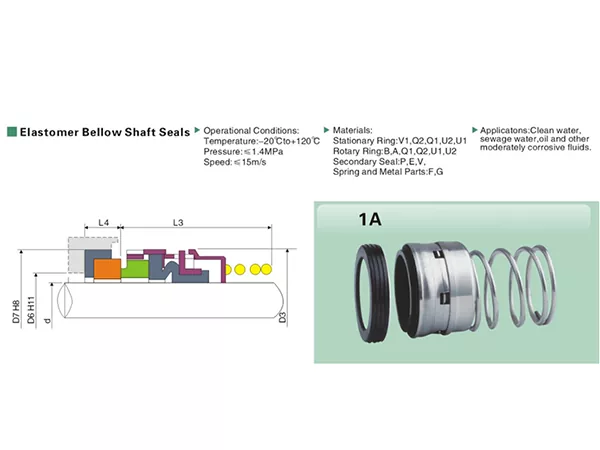

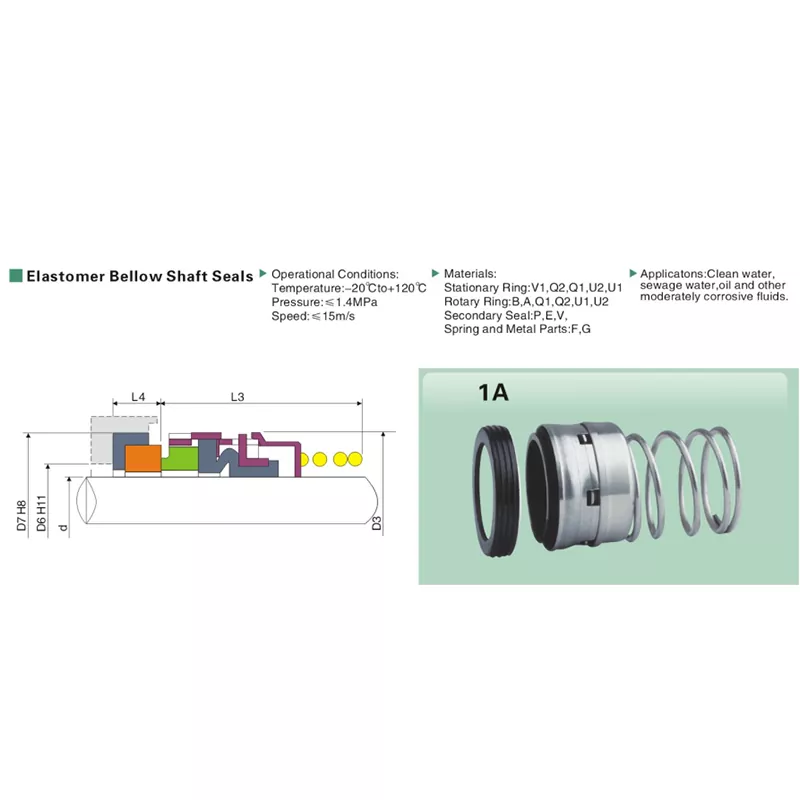

Der 1A-Maßsatz enthält neben D3 und D7 auch D6. Zusammen mit d, L3 und L4 bilden diese Maße eine detailliertere Grundlage für die Austauschprüfung und Installationsanpassung.

Eine separate metrische Referenztabelle bietet d-, D3- und L3-Werte, sodass 1A für Käufer, die mit metrischen Wellengrößen arbeiten, leicht spezifiziert werden kann.

Materialcode-Optionen

Stationärer Ring: V1 / Q1 / Q2 / U2 / U1
Drehring: B / A / U2 / Q2 / Q1 / U1
Sekundärdichtung: P / E / V
Feder- und Metallteile: F / G

Die Materialauswahl wird durch Codes spezifiziert. Wenn der erforderliche Code nicht bekannt ist, geben Sie das Medium und die Betriebsbedingungen an, damit Qixing eine geeignete Kombination prüfen kann.

Antrags- und Pflichtprüfung

Der 1A ist für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten geeignet. Bestätigen Sie bei speziellen Medien vor der endgültigen Materialauswahl die tatsächliche chemische Zusammensetzung und die Betriebsbedingungen.

Wenn das Medium Feststoffe, Zusätze oder korrosive Bestandteile enthält, geben Sie in der Anfrage die tatsächlichen Flüssigkeitsdetails und die Temperatur an, damit die Dichtungskonfiguration anhand der tatsächlichen Belastung überprüft werden kann.

Zoll oder metrisch? So starten Sie die Ausschreibung

Startinformationen	Verwenden Sie diese Tabelle	Dann bestätigen
Bekannte Zoll-Wellengröße	0,375-4,000 Zoll Tisch	d, D3, D6, D7, L3, L4
Bekannte metrische Schaftgröße	14-100 mm Referenz	d, D3, L3, zzgl. Einbaumaße
Altes Siegelmuster	Vergleichen Sie physikalische Abmessungen	Wellengröße, D3/D6/D7 und L3/L4
Ausrüstungszeichnung	Passen Sie den Installationsrahmen an	Radiale und axiale Abmessungen

Ersatz-Matching-Checkliste

Stellen Sie fest, ob die vorhandene Dichtung anhand einer Zoll- oder metrischen Wellengröße ausgewählt wurde.
Messen Sie den Wellendurchmesser d genau, anstatt sich nur auf die Markierung eines abgenutzten Modells zu verlassen.
Notieren Sie D3, D6 und D7, soweit zugänglich.
Notieren Sie L3 und L4 für die axiale Passung.
Machen Sie klare Fotos von der kompletten rotierenden Baugruppe und dem stationären Sitz.
Stellen Sie Medium, Temperatur, Druck und Geschwindigkeit bereit.
Senden Sie alle bekannten Materialcodes oder Gerätezeichnungsreferenzen.

Bestellhinweis

Für die Größe 1,375 Zoll bestätigen Sie bitte vor der Bestellung das D6-Maß mit Qixing.

Warum Qixing für 1A wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Für 1A kann unser Werk anhand von Zoll- oder metrischen Größenreferenzen, Mustern, Zeichnungen und gemessenen Installationsmaßen arbeiten, um OEM- und Ersatzprojekte zu unterstützen.

Der Kaufprozess ist unkompliziert: Identifizieren Sie das Größensystem, überprüfen Sie die kritischen Abmessungen, bestätigen Sie die Einsatzbedingungen und legen Sie dann die Material- und Produktionsanforderungen fest.

Häufig gestellte Fragen

Welcher Größenbereich ist für die 1A-Gummibalg-Gleitringdichtung aufgeführt?

Die Zolltabelle reicht von 0,375 Zoll bis 4,000 Zoll. In der separaten metrischen Referenztabelle sind Wellengrößen von 14 mm bis 100 mm aufgeführt.

Welche Betriebsgrenzen werden für den 1A angezeigt?

Der Betriebsbereich beträgt -20 °C bis +120 °C, mit einem Druck von bis zu 1,4 MPa und einer Gleitgeschwindigkeit von bis zu 15 m/s.

Welche Medien sind aufgeführt?

Sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.

Welche Maße werden für die Zollgrößen veröffentlicht?

Zu den wichtigsten Zollabmessungen gehören d, D3, D6, D7, L3 und L4.

Was bietet die Metrik-Referenztabelle?

Es bietet metrische Größen sowie d-, D3- und L3-Werte für Referenzgrößen von 14–100 mm.

Kann ich die metrische Tabelle allein für eine Ersatzbestellung verwenden?

Dies ist ein nützlicher Ausgangspunkt, die tatsächlichen Einbaumaße sollten jedoch vor der Produktion noch bestätigt werden.

Welche Materialcodes sind aufgeführt?

Stationärer Ring: V1/Q1/Q2/U2/U1; Drehring: B/A/U2/Q2/Q1/U1; Sekundärdichtung: P/E/V; Feder und Metallteile: F/G.

Warum ist die 1,375-Zoll-Zeile zur Überprüfung markiert?

Bitte bestätigen Sie vor der Produktion das D6-Maß für die Größe 1,375 Zoll.

Was soll ich für ein Ersatzangebot an Qixing senden?

Senden Sie die Zoll- oder metrische Wellengröße, die Abmessungen D3/D6/D7/L3/L4, sofern verfügbar, Betriebsmedium, Temperatur, Druck, Geschwindigkeit und Fotos der alten Dichtung.

Kann Qixing maßgeschneiderte 1A-Siegel herstellen?

Qixing kann OEM- und Ersatzanforderungen anhand von Mustern, Zeichnungen, Messungen und Betriebsdaten überprüfen.

1A Maßtabelle für Zollgrößen

Die Abmessungen sind in Millimetern angegeben, mit Ausnahme der ersten Spalte, die als Referenz für die Zollgröße dient.

Größe (Zoll)	d	D3	D6	D7	L3	L4
0.375	9.5	22	11.0	24.60	44	8.7
0.500	12.7	25	13.5	27.80	44	8.7
0.625	15.8	29	17.0	30.95	44	10.3
0.750	19.0	32	20.0	34.15	44	10.3
0.813	20.6	33	21.5	35.70	44	10.3
0.875	22.2	35	23.0	37.30	44	10.3
1.000	25.4	38	26.5	40.50	44	10.3
1.125	28.5	46	29.5	47.65	60	11.9
1.250	31.7	49	32.5	50.80	60	11.9
1.375	34.9	52	26.5	54.00	60	11.9
1.500	38.1	56	39.5	57.15	60	11.9
1.625	41.2	59	42.5	60.35	60	11.9
1.750	44.4	62	46.0	63.50	71	11.9
1.875	47.6	65	49.0	66.70	71	11.9
2.000	50.8	68	52.0	69.85	71	13.5
2.125	53.9	71	55.5	73.05	71	13.5
2.250	57.1	75	58.5	76.20	71	13.5
2.375	60.3	78	61.5	79.40	71	13.5
2.500	63.5	81	65.0	82.55	71	13.5
2.625	66.6	86	68.0	92.10	70	15.9
2.750	69.8	89	71.0	95.25	70	15.9
2.875	73.0	92	74.5	98.45	73	15.9
3.000	76.2	95	77.5	101.60	73	15.9
3.125	79.3	102	80.5	111.15	79	19.9
3.250	82.5	105	84.0	114.30	79	19.9
3.375	85.7	108	87.0	117.50	79	19.9
3.500	88.9	111	90.5	120.65	79	19.9
3.625	92.0	114	93.5	123.85	83	19.9
3.750	95.2	117	96.5	127.00	83	19.9
3.875	98.4	121	100.0	130.20	86	19.9
4.000	101.6	124	103.0	133.35	86	19.9

Bestellhinweis:Bitte bestätigen Sie vor der Produktion das D6-Maß für die Größe 1,375 Zoll.

1A Metrik-Referenztabelle

Metrische Größe	d	D3	L3
14	14	29	44
16	16	29	44
18	18	32	44
19	19	32	44
20	20	33	44
24	24	38	44
25	25	38	44
27	27	46	60
28	28	46	60
29	29	46	60
30	30	49	60
32	32	49	60
34	34	52	60
35	35	52	60
38	38	56	60
40	40	59	60
42	42	62	71
45	45	62	71
48	48	65	71
50	50	68	71
54	54	71	71
55	55	75	71
60	60	78	71
65	65	86	70
70	70	89	70
73	73	92	73
75	75	95	73
80	80	105	79
90	90	114	83
95	95	118	83
100	100	124	86
