1 Gummibalg-Gleitringdichtung

Die Modell-1-Familie ist in Bruchteilen von Zollgrößen von 5/8 Zoll bis 3 Zoll mit Maßangaben für d, D3, D7, L3 und L4 erhältlich. Bei Austauschprojekten sind diese Maße sinnvoller als die Modellbezeichnung allein, da die richtige Wellengröße auch zum verfügbaren radialen und axialen Einbauraum passen muss.

Dies macht das Model 1 besonders praktisch für Ersatzprojekte. Händler und Wartungsteams können die nächstgelegene Größe ermitteln, D3/D7 und L3/L4 mit der alten Dichtung vergleichen und dann das Arbeitsmedium und die Betriebsbedingungen vor der Produktion bestätigen.

Technische Spezifikationen

Design- und Installationsdetails

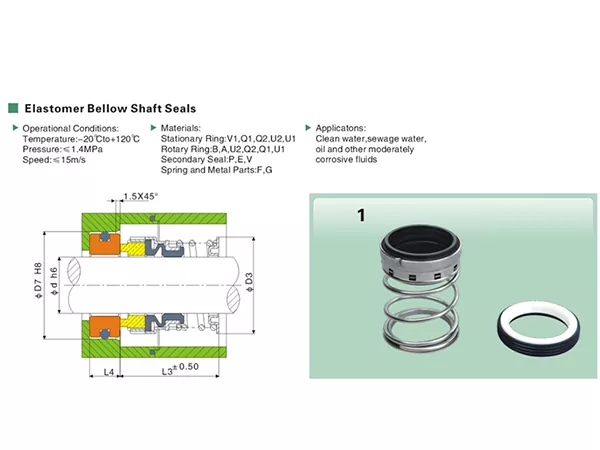

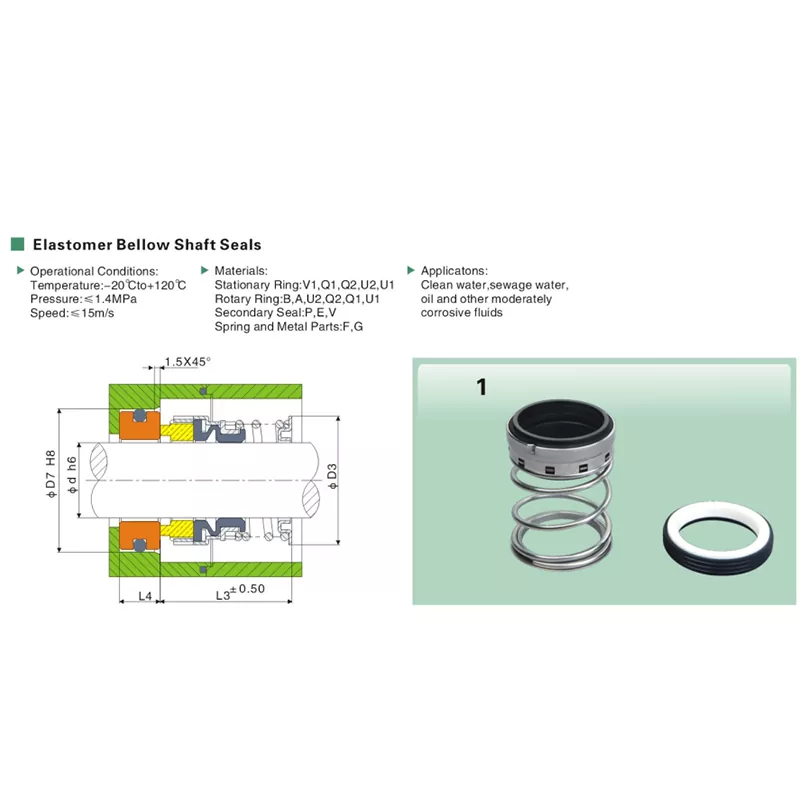

Das Modell 1 verwendet eine rotierende Elastomerbalgbaugruppe, eine Schraubenfeder und einen stationären Sitz. Zu den wichtigsten Installationsmaßen gehören D3, D7, L3 und L4 sowie eine Fasenreferenz von 1,5 × 45°. Die Bestätigung dieser Abmessungen vor der Bestellung trägt dazu bei, Fehlanpassungen beim Austausch und Nacharbeiten bei der Installation zu reduzieren.

Materialcodes: Nutzen Sie das Medium, um die Auswahl voranzutreiben

Materialoptionen werden durch Auswahlcodes identifiziert. Verwenden Sie den erforderlichen Code, wenn dieser bereits bekannt ist, oder geben Sie das Arbeitsmedium und die Betriebsbedingungen an, damit Qixing eine geeignete Materialkombination prüfen kann.

• Stationärer Ring: V1 / Q1 / Q2 / U2 / U1
• Drehring: B / A / U2 / Q2 / Q1 / U1
• Sekundärdichtung: P / E / V
• Feder- und Metallteile: F / G

Für ein Angebot können Käufer, die den erforderlichen Code bereits kennen, diesen direkt senden. Wenn der Code unbekannt ist, kann Qixing die Flüssigkeit und die Betriebsbedingungen überprüfen, bevor die endgültige Materialkombination bestätigt wird.

Anwendungshinweise

Die 1-Gummibalg-Gleitringdichtung ist für sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten geeignet. Die tatsächliche Verträglichkeit sollte dennoch anhand von Feststoffgehalt, Zusatzstoffen, Konzentration und Temperatur überprüft werden, da diese Bedingungen je nach Anwendung erheblich variieren können.

Für Anwendungen außerhalb der aufgeführten Medien – oder in der Nähe der angegebenen Temperatur- oder Druckgrenzen – senden Sie die tatsächlichen Medium- und Betriebsbedingungen mit der Angebotsanfrage, damit die Materialauswahl vor der Produktion überprüft werden kann.

Ersatzabgleich: Messen Sie, bevor das alte Siegel entsorgt wird

• Notieren Sie den Wellendurchmesser d und die Bruchteil-Zoll-Größe, falls bekannt.
• Messen Sie D3 und D7, um den radialen Installationsbereich zu überprüfen.
• Messen Sie L3 und L4, um den axialen Einbauraum zu prüfen.
• Fotografieren Sie die komplette rotierende Baugruppe und den stationären Sitz separat.
• Notieren Sie Arbeitsmedium, Temperatur, Druck und Wellengeschwindigkeit.
• Senden Sie alle sichtbaren Modellmarkierungen oder Materialcodes zusammen mit den Maßen.

Wie Qixing eine Ausschreibung für Modell 1 bearbeitet

Warum Qixing wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Für die Modell-1-Serie kann unser Werk anhand von Größenreferenzen, Abmessungen, alten Mustern oder Zeichnungen arbeiten und diese Informationen vor dem Angebot mit den tatsächlichen Betriebsbedingungen kombinieren.

Dies ist besonders nützlich bei Ersatzprojekten, bei denen die Markierung des alten Modells unvollständig ist. Qixing kann Maß- und Anwendungsinformationen nutzen, um eine individuelle Anpassung zu unterstützen, ohne den Anspruch auf universelle Austauschbarkeit zu erheben.

Häufig gestellte Fragen

Welche Größen sind für die 1 Gummibalg-Gleitringdichtung aufgeführt?

Die verfügbaren Größen reichen von 5/8 Zoll bis 3 Zoll, entsprechend Wellendurchmessern von 15,875 mm bis 76,2 mm.

Was sind die Betriebsgrenzen der Model 1-Dichtung?

Der Betriebsbereich beträgt -20 °C bis +120 °C, mit einem Druck von bis zu 1,4 MPa und einer Gleitgeschwindigkeit von bis zu 15 m/s.

Welche Medien sind für Modell 1 aufgeführt?

Sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.

Welche Maße sollte ich für einen Ersatz prüfen?

Zu den wichtigsten Ersatzmaßen gehören d, D3, D7, L3 und L4. Vergleichen Sie diese Werte vor der Bestellung mit der vorhandenen Installation.

Kann ich nur anhand des Schaftdurchmessers bestellen?

Der Schaftdurchmesser identifiziert den Größenbereich, bei einem Austauschprojekt sollten aber auch D3, D7, L3 und L4 geprüft werden.

Welche Materialoptionen stehen zur Verfügung?

Die verfügbaren Materialien werden durch Codes für den stationären Ring, den Drehring, die Sekundärdichtung, die Feder und die Metallteile spezifiziert. Wenden Sie sich an Qixing, wenn Sie Hilfe bei der Bestätigung der geeigneten Kombination benötigen.

Kann Qixing anhand eines Musters einen Ersatz herstellen?

Qixing kann ein Muster, eine Zeichnung, Fotos und Abmessungen zusammen mit den Betriebsbedingungen für eine individuelle Anpassung überprüfen.

Ist diese Dichtung für korrosive Chemikalien geeignet?

Geben Sie bei korrosivem Einsatz die tatsächlichen chemischen und Betriebsbedingungen an, damit die Materialkombination vor der Produktion überprüft werden kann.

Was sollte ich in eine Ausschreibung aufnehmen?

Senden Sie die Wellengröße, die Abmessungen D3/D7/L3/L4, das Medium, die Temperatur, den Druck, die Geschwindigkeit und alle Fotos oder Modellmarkierungen der alten Dichtung.

Unterstützt Qixing OEM-Bestellungen?

Ja. Qixing kann OEM- und Ersatzanforderungen anhand von Abmessungen, Mustern, Zeichnungen und Betriebsdaten prüfen.

Maßtabelle Modell 1

Die Abmessungen werden in Millimetern angegeben. Die folgenden Modellnamen verwenden die Bezeichnung „Qixing-orientiertes Modell 1“.
