502 Patronen-Gleitringdichtung

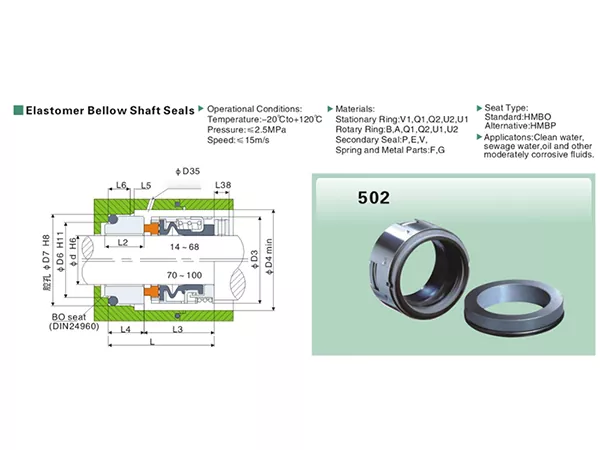

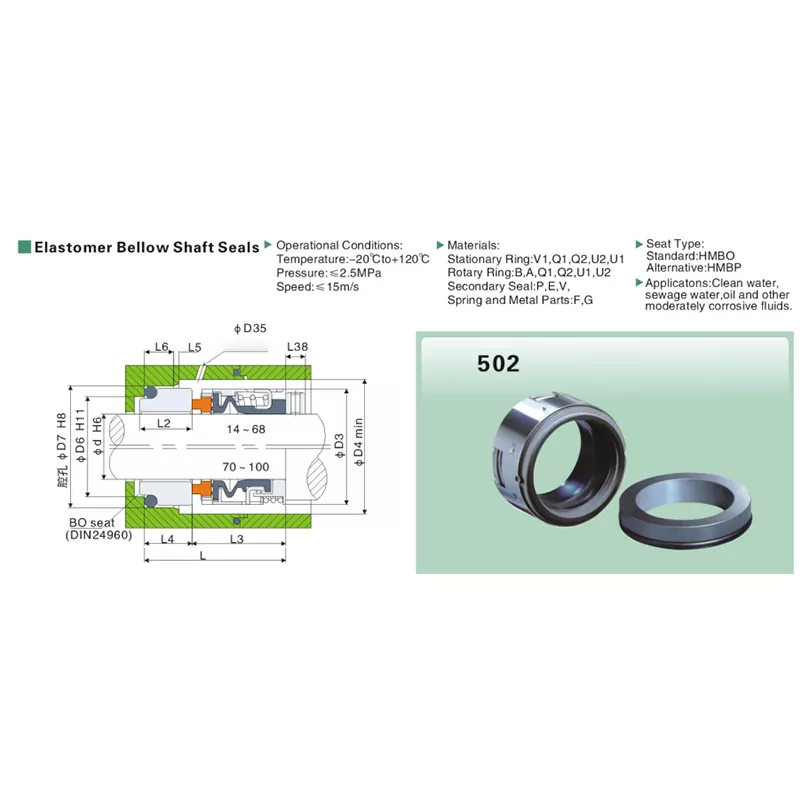

Die Serie 502 verfügt über ein breites Größenspektrum und mehrere Einbaumaße, die sich im Laufe der Serie ändern. Das macht es zu einem Produkt, bei dem „502 + Wellendurchmesser“ ein guter Ausgangspunkt ist, aber nicht immer für eine sichere Ersatzbestellung ausreicht. Die technische Zeichnung trennt im Einbaubereich die Schachtgrößen 14-68 mm und 70-100 mm, so dass es auf die Anpassung an den vorhandenen Dichtungsraum ankommt.

Für Qixing entsteht dadurch ein praktischer Einkaufsworkflow: Zuerst wird die Größe 502 ermittelt, dann die Abmessungen des stationären Sitzes, der Welle und des Gehäuses überprüft und schließlich die Flüssigkeit, der Druck, die Temperatur und die Geschwindigkeit vor der Produktion bestätigt.

Was die Serie 502 so besonders macht

• Breite Schachtabdeckung von 14 mm bis 100 mm.
• Betriebsbereich: -20°C bis +120°C, Druck bis 2,5 MPa und Gleitgeschwindigkeit bis 15 m/s.
• Standardmäßiger stationärer Sitz, aufgeführt als BO; Als Alternative wird BP aufgeführt.
• Die technische Zeichnung identifiziert den BO-Sitz mit der DIN24960-Notation.
• Die Zeichnung beinhaltet einen Spül-/Kühlanschluss im Gehäusebereich.
• Die 502 wird von Qixing als 502-Kartuschen-Gleitringdichtung präsentiert und verwendet eine Elastomer-Faltenbalg-Dichtungsstruktur.
• Für stationäre Ringe, Drehringe, Sekundärdichtungen, Federn und Metallteile stehen Materialcode-Optionen zur Verfügung.

502 auf einen Blick

BO-Sitz oder BP-Sitz?

In den technischen Spezifikationen ist BO als Standardsitz und BP als Alternative aufgeführt. Außerdem ist der BO-Sitz in der Zeichnung mit einer DIN24960-Referenz gekennzeichnet. Die Produktspezifikationen erklären jedoch keinen Leistungsunterschied zwischen BO und BP. Bei einer Ersatzbestellung besteht der sicherste Ansatz darin, den in der vorhandenen Installation verwendeten Sitz zu identifizieren und die relevanten Abmessungen zu bestätigen, anstatt die beiden Codes automatisch als austauschbar zu betrachten.

Eine bessere Möglichkeit, einen 502-Ersatz zu finden

Flüssigkeitsauswahl: Lesen Sie die Anwendungszeile sorgfältig durch

In den Produktspezifikationen sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten aufgeführt. Dies ist für die anfängliche Filterung nützlich, stellt jedoch keine allgemeingültige Aussage zur chemischen Verträglichkeit dar. Abwasser kann Schwebstoffe enthalten, Öle können Zusatzstoffe enthalten und ätzende Flüssigkeiten variieren stark in Konzentration und Temperatur.

Aus diesem Grund sollte Qixing das tatsächliche Medium bestätigen, bevor die Materialcodes für die Vorderseite und die Sekundärdichtung ausgewählt werden. Dies ist besonders wichtig, wenn die Anwendung aggressiver ist als in der Produktspezifikation als „mäßig ätzend“ angegeben.

Materialcode-Optionen

Die technischen Spezifikationen geben Materialoptionen nur als Codes an. Diese Produktseite behält diese Codes bei, ohne nicht unterstützte Materialnamen zu erfinden:

• Stationärer Ring: V1 / Q1 / Q2 / U2 / U1
• Drehring: B / A / Q1 / Q2 / U1 / U2
• Sekundärdichtung: P / E / V
• Feder- und Metallteile: F / G

Was ist vor dem Entfernen der alten Dichtung zu messen?

Wenn der 502 als Ersatz beschafft wird, können Wartungsteams Zeit sparen, indem sie einige Abmessungen aufzeichnen, bevor die alte Baugruppe entsorgt wird. Messen Sie zuerst den Wellendurchmesser und notieren Sie dann den Außendurchmesser des Sitzes und die axiale Einbaulänge. Beachten Sie nach Möglichkeit auch die in der technischen Zeichnung dargestellte Anordnung der Spül-/Kühlanschlüsse.

• Wellendurchmesser d
• Sitz- und Gehäusedurchmesser D3 / D4 / D6 / D7
• Gesamt- und Arbeitslängen L / L3 / L4
• Sekundäre axiale Abmessungen L5 / L6 / L2 / L38
• Vorhandener Sitzstil und sichtbare Modellmarkierung
• Klare Fotos der kompletten Montage und des stationären Sitzes

Warum Qixing für den 502 wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, produziert und liefert Gleitringdichtungen für industrielle Abnehmer. Für die 502-Serie können wir vor der Angebotserstellung Modell, Wellengröße, Abmessungen, Sitzanforderungen und Einsatzbedingungen gemeinsam überprüfen, was nützlicher ist, als nur anhand der Modellnummer zu zitieren.

Bei OEM- und Ersatzprojekten kann die maßgeschneiderte Auswahl auf Basis von Zeichnungen, vorhandenen Mustern, Maßangaben oder Betriebsdaten erfolgen. Spezifische Produktionskapazitäts-, Zertifizierungs- oder Lieferanforderungen können separat für das Projekt bestätigt werden, anstatt auf der Produktseite angenommen zu werden.

FAQ

Welche Wellengrößen sind für die Serie 502 erhältlich?

In den Produktspezifikationen sind 502 Größen von 14 mm bis 100 mm Schaftdurchmesser aufgeführt.

Welche Betriebsgrenzen werden für den 502 angezeigt?

Der Betriebsbereich beträgt -20 °C bis +120 °C, der Druck bis zu 2,5 MPa und die Gleitgeschwindigkeit bis zu 15 m/s.

Welcher stationäre Sitz ist Standard?

BO ist als Standardsitz aufgeführt, während BP als Alternative aufgeführt ist.

Beziehen sich die Produktspezifikationen auf DIN24960?

Ja. Die technische Zeichnung kennzeichnet den BO-Sitz mit einer DIN24960-Referenz.

Welche Flüssigkeiten sind für den 502 aufgeführt?

Aufgeführt sind sauberes Wasser, Abwasser, Öl und andere mäßig korrosive Flüssigkeiten.

Ist die 502 eine Patronendichtung oder eine Elastomer-Faltenbalgdichtung?

Qixing präsentiert dieses Produkt als 502-Patronen-Gleitringdichtung. Die Elastomer-Faltenbalg-Dichtungsstruktur sollte vor der Bestellung auf die Abmessungen und Betriebsbedingungen abgestimmt werden.

Kann ich nur nach Wellendurchmesser bestellen?

Der Wellendurchmesser ist der erste Auswahlpunkt, bei Austauscharbeiten sollten jedoch auch Sitzart und Einbaumaße überprüft werden.

Was soll ich für ein Ersatzangebot senden?

Senden Sie das vorhandene Modell, die Schaftgröße, den Sitzstil, die Einbaumaße, das Medium, den Druck, die Temperatur, die Geschwindigkeit und klare Fotos, falls verfügbar.

Kann Qixing das 502-Siegel anpassen?

Qixing kann eine individuelle Anpassung basierend auf Abmessungen, Mustern und Betriebsdaten unterstützen. Jede nicht standardmäßige Konfiguration sollte von Fall zu Fall bestätigt werden.

Sind BO und BP automatisch austauschbar?

BO ist der Standardsitz und BP ist eine Alternative. Bestätigen Sie die Abmessungen und Installationsanforderungen, bevor Sie die Sitzoptionen als austauschbar betrachten.

502 Dimensionstabelle

Die Abmessungen werden in Millimetern angegeben. Die folgenden Modellnamen verwenden die Qixing-orientierte Bezeichnung 502.
