104U Patronen-Gleitringdichtung

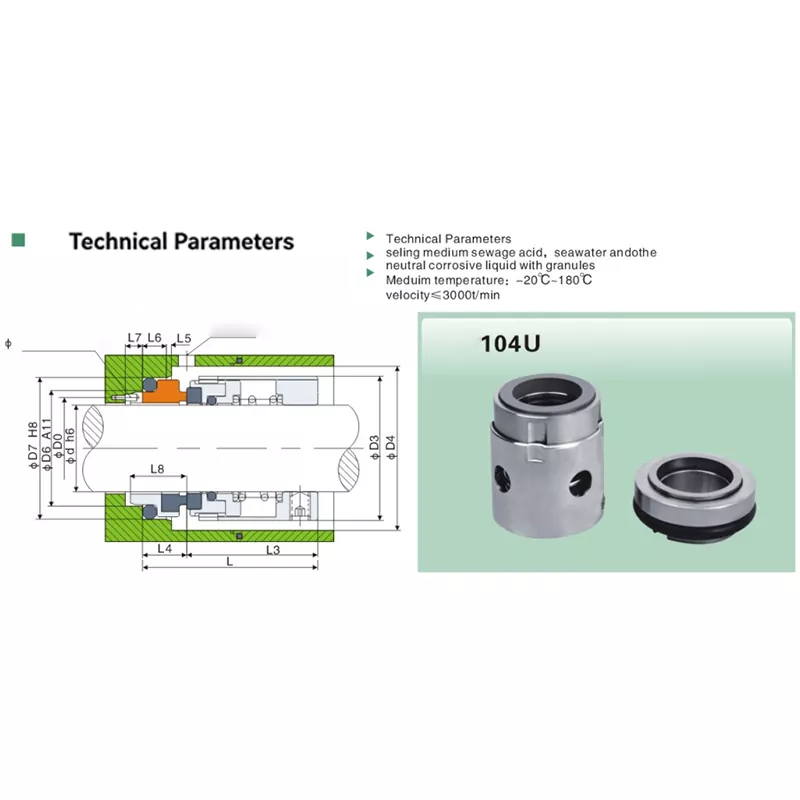

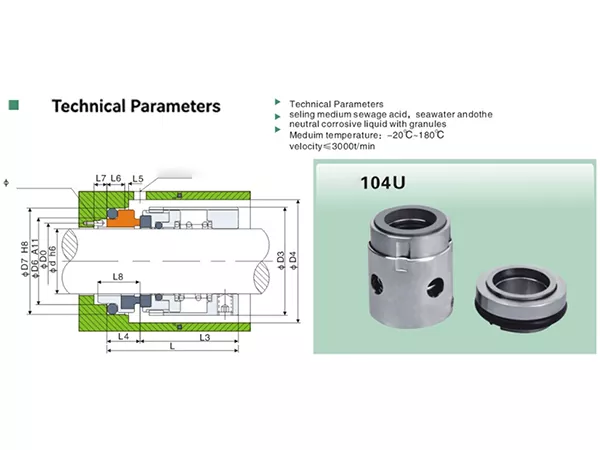

Die technische Zeichnung zeigt eine integrierte Dichtungsbaugruppe mit einem separaten stationären Sitz, einem Spül-/Kühlanschluss und einer Verdrehsicherungsstiftposition. Für den Austausch oder die Auswahl neuer Geräte sollten die Wellengröße und die Einbaumaße zusammen mit den tatsächlichen Mediums- und Betriebsbedingungen überprüft werden.

Hauptmerkmale

• 104U-Kartuschen-Gleitringdichtungsdesign für vereinfachte Montageanpassung.
• Verfügbarer Wellendurchmesserbereich: 16–120 mm.
• Angegebene Betriebstemperatur: -20 °C bis +180 °C.
• Angegebener Betriebsdruck: 0–1,0 MPa.
• Angegebene Drehzahl: bis zu 3000 U/min.
• In der technischen Zeichnung ist ein Spül-/Kühlanschluss enthalten.
• In der technischen Zeichnung ist eine Verdrehsicherungsstiftposition angegeben, die in den Produktspezifikationen als selbst angegeben gekennzeichnet ist.
• Großer Abmessungsbereich für industriellen Ersatz und Geräteanpassung.
• Qixing kann eine individuelle Auswahl basierend auf Wellengröße, Abmessungen, Medium und Betriebsdaten unterstützen.

Technische Spezifikationen

Anwendungen

Die Produktspezifikationen geben eine umfassende Beschreibung des Mediums. Der chinesische Text listet Wasser, Meerwasser, Säure, Alkali und Benzol auf, während sich die englische Anmerkung auch auf Abwasser, Meerwasser und neutrale ätzende Flüssigkeiten mit Granulat bezieht. Da die beiden Sprachlinien nicht vollständig ausgerichtet sind, sollte die tatsächliche Flüssigkeitszusammensetzung vor der endgültigen Materialauswahl bestätigt werden.

• Wasser- und Meerwasserservice
• Abwasser oder Flüssigkeiten, die Granulat enthalten, sofern mit der gewählten Dichtungskonfiguration kompatibel
• Säure- oder Alkalibehandlung nach Bestätigung der Materialverträglichkeit
• Andere Industrieflüssigkeiten innerhalb der aufgeführten Temperatur-, Druck- und Geschwindigkeitsbereiche

Überlegungen zu Design und Auswahl

Der 104U sollte nicht nur anhand der Modellnummer ausgewählt werden. Die Dimensionstabelle umfasst d, D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 und L8. Vergleichen Sie bei Austauscharbeiten diese Abmessungen mit der vorhandenen Installation, bevor Sie die Größe bestätigen.

Die technische Zeichnung zeigt einen Spül-/Kühlanschluss. Wenn das Gerät eine externe Spülung oder Kühlung verwendet, überprüfen Sie bei der Auswahl die Anschlussanordnung und den umgebenden Installationsraum. In der Zeichnung ist auch die Position eines Verdrehsicherungsstifts markiert und es wird darauf hingewiesen, dass der Stift selbst bereitgestellt wird.

Die Produktspezifikationen geben eine maximale Drehzahl von 3000 U/min, eine Temperatur von bis zu 180 °C und einen Druck von bis zu 1,0 MPa an. Die tatsächliche Eignung kann von der Flüssigkeit, der Materialkombination, dem Feststoffgehalt und den Gerätebedingungen abhängen. Daher sollten Anwendungen in der Nähe dieser Grenzwerte mit vollständigen Betriebsdaten überprüft werden.

Ersatz- und Beschaffungsabgleich

Für eine Ersatz-Gleitringdichtung mit 104U-Patrone senden Sie Qixing die vorhandene Modellreferenz, den Wellendurchmesser und die verfügbaren Einbaumaße. Fotos der Kartuschenbaugruppe, des stationären Sitzes, des Spülanschlusses und der Geräteinstallation können ebenfalls bei der Modellanpassung hilfreich sein.

Modellähnlichkeit garantiert nicht automatisch eine direkte Austauschbarkeit. Für eine zuverlässigere Übereinstimmung sollten die auf dieser Seite dargestellten kritischen Abmessungen und Betriebsbedingungen vor der Produktion oder dem Versand verglichen werden.

So bestellen Sie / Informationen zur Auswahl

• Erforderlicher Wellendurchmesser (d).
• Vorhandene Größe 104U oder altes Dichtungsmodell, falls verfügbar.
• Arbeitsmedium und ob Feststoffe/Granulat vorhanden sind.
• Betriebstemperatur.
• Betriebsdruck.
• Drehzahl.
• Wichtige Einbaumaße der vorhandenen Dichtung oder Ausrüstung.
• Anforderungen an den Spül-/Kühlanschluss.
• Fotos oder Zeichnungen zum Ersatzabgleich, wenn das Originalmodell unsicher ist.

Warum Qixing als Ihren 104U-Hersteller wählen?

Qixing, die Marke für Gleitringdichtungen von Ningbo Yade Fluid Connector Co.,Ltd, liefert die 104U-Kartuschen-Gleitringdichtung aus Hersteller- und Fabriksicht. Wir können die maßgeschneiderte Produktanpassung unterstützen, indem wir vor dem Angebot die Wellengröße, die Maßanforderungen, das Medium und die Betriebsbedingungen überprüfen.

Bei OEM-, Ersatz- und industriellen Beschaffungsprojekten kann Qixing auf Modellreferenzen, Zeichnungen, Abmessungen oder Informationen zu vorhandenen Mustern zurückgreifen, um die erforderliche 104U-Konfiguration zu definieren. Spezifische Produktionskapazitäts-, Zertifizierungs- und Lieferanforderungen können je nach Projekt separat bestätigt werden.

FAQ

Welche Größen sind für die 104U-Kartuschen-Gleitringdichtung erhältlich?

In den Produktspezifikationen sind Schaftgrößen von 16 mm bis 120 mm aufgeführt.

Was ist der Betriebstemperaturbereich?

In den Produktspezifikationen ist ein mittlerer Temperaturbereich von -20 °C bis +180 °C aufgeführt.

Welchem ​​Druck kann der 104U standhalten?

Der Betriebsdruckbereich beträgt 0 bis 1,0 MPa.

Was ist die maximale Drehzahl?

In den Produktspezifikationen ist eine maximale Drehzahl von 3000 U/min angegeben.

Verfügt der 104U über einen Spül- oder Kühlanschluss?

Die technische Zeichnung zeigt einen Spül-/Kühlanschluss. Die erforderliche Anschlussanordnung sollte bei der Geräteinstallation bestätigt werden.

Welche Medien sind für den 104U aufgeführt?

Zu den einsetzbaren Medien gehören Wasser, Meerwasser, Säuren, Laugen und Benzol sowie Abwasser/Meerwasser und neutrale korrosive Flüssigkeiten, die Granulat enthalten. Bestätigen Sie die Materialkompatibilität für die tatsächlichen Flüssigkeits- und Betriebsbedingungen.

Kann Qixing ein Ersatz-104U auf Basis meiner alten Dichtung herstellen?

Qixing kann das alte Dichtungsmodell, die Abmessungen, Fotos und Betriebsdaten auf Übereinstimmung prüfen. Es wird empfohlen, die Abmessungen zu überprüfen, bevor ein Ersatz als austauschbar betrachtet wird.

Welche Maße sollte ich für einen Ersatz bereitstellen?

Beginnen Sie mit dem Wellendurchmesser d und geben Sie nach Möglichkeit D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 und L8 an.

Ist der Verdrehsicherungsstift im Lieferumfang der Dichtung enthalten?

In der technischen Zeichnung ist der Verdrehsicherungsstift als selbst vorgesehen gekennzeichnet. Bestätigen Sie bei der Bestellung den endgültigen Lieferumfang.

Kann Qixing maßgeschneiderte 104U-Dichtungen anbieten?

Qixing kann eine maßgeschneiderte Auswahl und Anpassung basierend auf Abmessungen, Medium und Betriebsanforderungen unterstützen. Jedes nicht standardmäßige Design sollte von Fall zu Fall bestätigt werden.

104U-Abmessungstabelle

Die Abmessungen werden in Millimetern angegeben. Die folgenden Modellnamen verwenden die Qixing-orientierte Bezeichnung 104U.
