103U Patronen-Gleitringdichtung

Die Produktspezifikationen verleihen der 103U-Patronen-Gleitringdichtung eine klarere strukturelle Identität als eine generische Patronendichtungsliste: Sie beschreiben die Dichtung als intern montiert, mit internem Durchfluss, unausgeglichen und von einer einzelnen Feder angetrieben. Diese Kombination ist für Käufer nützlich, da sie beim Austausch einer vorhandenen Dichtung vier konkrete Kontrollpunkte bietet: Einbaurichtung, Durchflussanordnung, Ausgleichstyp und Federanordnung.

Anstatt nur nach Wellendurchmesser zu wählen, sollte ein Wartungs- oder Einkaufsteam bestätigen, dass die vorhandene Baugruppe dem gleichen Grundlayout folgt, und dann die kritischen Installationsabmessungen vergleichen. Dies ist insbesondere dann wichtig, wenn die alte Dichtung keine lesbare Markierung aufweist oder wenn in derselben Anlage mehrere optisch ähnliche Kartuschenbaugruppen verwendet werden.

103U auf einen Blick

Ein besserer Weg zur Auswahl des 103U: Beginnen Sie mit dem Ausfallrisiko

Medien: Lesen Sie den Wortlaut der Produktspezifikationen sorgfältig durch

Zu den geeigneten Medien gehören Abwasser, Säure, Meerwasser und andere partikelhaltige neutrale korrosive Flüssigkeiten. Bestätigen Sie bei Säureanwendungen, Meerwasseranwendungen oder Flüssigkeiten mit Feststoffen vor der Produktion die tatsächliche Konzentration, die Partikeleigenschaften und die ausgewählten Dichtungsmaterialien.

Für eine genaue Auswahl wandeln Sie eine breite Medienbeschreibung in reale Betriebsdaten um, anstatt „Säure“ oder „Abwasser“ als eine feste Aufgabe zu behandeln.

103U vs. 104U: Warum Modellnummern nicht als austauschbar behandelt werden sollten

Die Modelle 103U und 104U haben viele ähnliche Schaft- und Durchmesserwerte, aber die Gesamteinbaulänge L unterscheidet sich bei verschiedenen Größen. Beispielsweise verwendet 103U-16 L = 52 mm, während 104U-16 L = 49 mm verwendet; 103U-20 verwendet L = 58 mm, während 104U-20 L = 54 mm verwendet.

Dieser kleine Unterschied ist genau die Art von Detail, die einen Austausch „gleicher Größe“ zu einem Passproblem machen kann. Wenn sich ein Käufer zwischen 103U und 104U entscheidet, vergleichen Sie die vollständige Zeichnung und die Installationsabmessungen, anstatt sich auf den Wellendurchmesser oder die optische Ähnlichkeit zu verlassen.

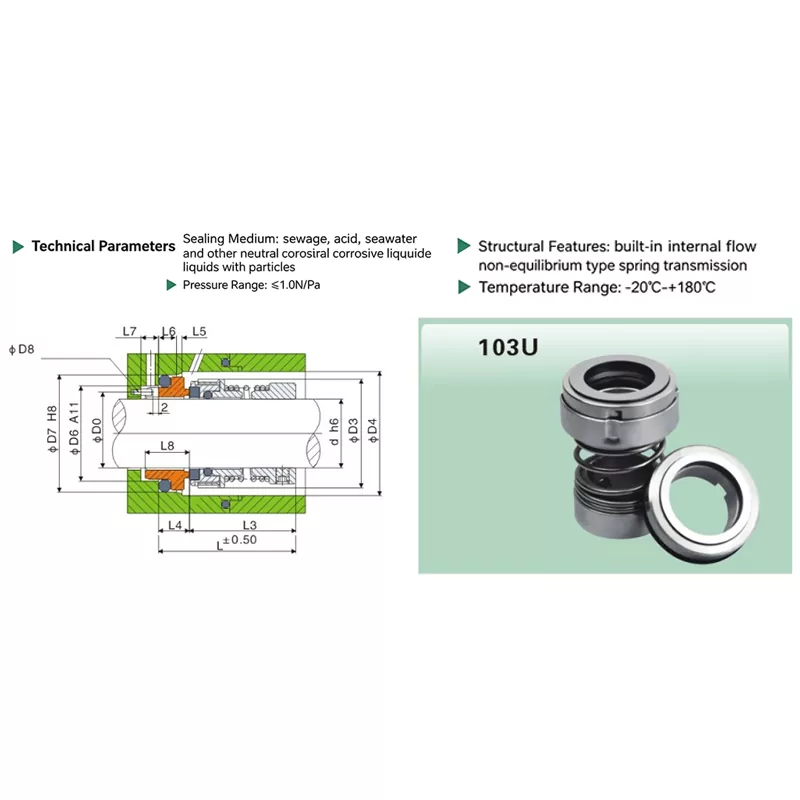

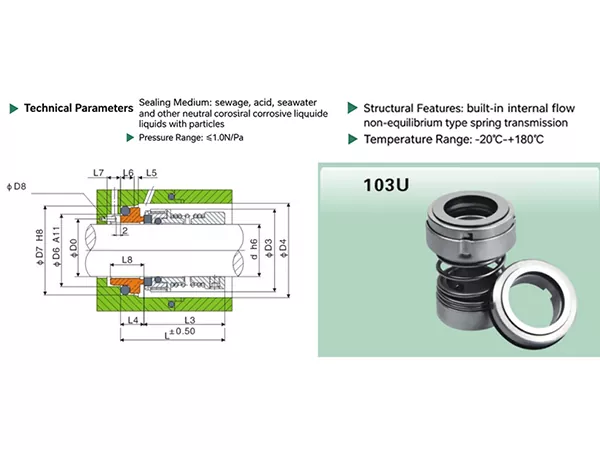

Für Wartungsteams: Fünf Messungen, die Sie durchführen müssen, bevor Sie die alte Dichtung entfernen

• Wellendurchmesser d.
• Primäre Außendurchmesser D3 und D4.
• Einbaudurchmesser D6 und D7.
• Gesamteinbaulänge L.
• Axiale Referenzlänge L3, plus L4-L8, wenn möglich.

Diese Messungen ersetzen nicht die vollständige Zeichnung, bilden aber einen viel stärkeren Ausgangspunkt für den Werksabgleich als ein Modellname allein. Vor der Demontage sollten Fotos gemacht werden, wenn sich die Installationsanordnung später möglicherweise nur schwer rekonstruieren lässt.

Fabrikanpassung: Was Qixing leisten kann

Da Qixing ein Hersteller und eine Fabrik ist, sollte die Produktseite den Käufer zu brauchbaren Produktionsinformationen führen. Für eine Standardgröße senden Sie das 103U-Modell und den Wellendurchmesser. Für Ersatz- oder OEM-Arbeiten senden Sie außerdem die Zeichnung, die Hauptabmessungen, das Medium, die Temperatur, den Druck und die Geschwindigkeit mit. Wenn die Dichtung bereits entfernt ist, können klare Fotos der Baugruppe und des stationären Sitzes den Anpassungsprozess unterstützen.

Maßgeschneidert muss nicht unbedingt ein völlig neues Dichtungsdesign bedeuten. Bei vielen B2B-Anfragen beginnt die Anpassung mit der Bestätigung der richtigen Größe, des richtigen Betriebszustands und der richtigen Materialkonfiguration für die Ausrüstung des Käufers.

Wann Sie Qixing vor der Bestellung fragen sollten

• Das Arbeitsmedium ist korrosiver als in der Beschreibung der Produktspezifikationen angegeben.
• Die Flüssigkeit enthält Feststoffe oder Granulat und der Partikelzustand ist ungewiss.
• Die Betriebstemperatur liegt bei etwa 180 °C.
• Die Geschwindigkeit liegt bei etwa 3000 U/min.
• Das alte Siegel sieht ähnlich aus wie 103U, aber die Modellmarkierung fehlt.
• Die Schaftgröße stimmt überein, ein oder mehrere Einbaumaße jedoch nicht.
• Sie ersetzen 104U oder eine andere nahegelegene Serie durch 103U.

FAQ

Was ist der Größenbereich der 103U-Kartuschen-Gleitringdichtung?

In den Produktspezifikationen sind Schaftdurchmesser von 16 mm bis 120 mm aufgeführt.

Welcher Designtyp ist der 103U?

Die 103U ist eine intern montierte, unausgeglichene Dichtung mit interner Strömung, die von einer einzigen Feder angetrieben wird.

Welche Arbeitsgrenzen sind aufgeführt?

In den Produktspezifikationen sind Medientemperaturen von -20 °C bis +180 °C, Mediendrücke bis 1,0 MPa und Drehzahlen bis 3000 U/min aufgeführt.

Welche Medien sind für das 103U aufgeführt?

Zu den geeigneten Medien gehören Abwasser, Säure, Meerwasser und andere partikelhaltige neutrale korrosive Flüssigkeiten. Die endgültige Materialverträglichkeit sollte für die tatsächliche Flüssigkeit überprüft werden.

Kann ich nur nach Wellendurchmesser bestellen?

Bei einer Nachbestellung mit bestätigter Zeichnung kann der Wellendurchmesser die Größe angeben. Bei Austauscharbeiten empfiehlt Qixing, auch die Einbaumaße zu überprüfen.

Ist 103U mit 104U austauschbar?

Gehen Sie nicht von einer direkten Austauschbarkeit aus. Die mitgelieferten Tabellen zeigen unterschiedliche Gesamtlängen für mehrere Modelle gleicher Schaftgröße.

Was soll ich schicken, wenn ich das alte Modell nicht kenne?

Senden Sie Wellendurchmesser, Haupteinbaumaße, Fotos der Dichtung und des stationären Sitzes sowie die Betriebsbedingungen.

Kann Qixing eine maßgeschneiderte 103U-Lösung herstellen?

Qixing kann Größe, Abmessungen und Betriebsanforderungen für die werkseitige Abstimmung prüfen. Alle nicht standardmäßigen Maß- oder Materialanforderungen sollten von Fall zu Fall bestätigt werden.

103U-Maßtabelle

Die Abmessungen werden in Millimetern angegeben. Die folgenden Modellnamen verwenden die Qixing-orientierte Bezeichnung 103U.
